WENGLOR MLSL 轮廓传感器 以紧凑的外壳设计提供精确的分辨率

weCat3D 系列的 2D/3D 轮廓传感器使用激光三角测量原理创建 2D 高度轮廓和 3D 点云。MLSL 型号能以紧凑的外壳设计提供精确的分辨率。

型号

MLSL121

MLSL124

MLSL143

MLSL225

MLSL245

MLSL123

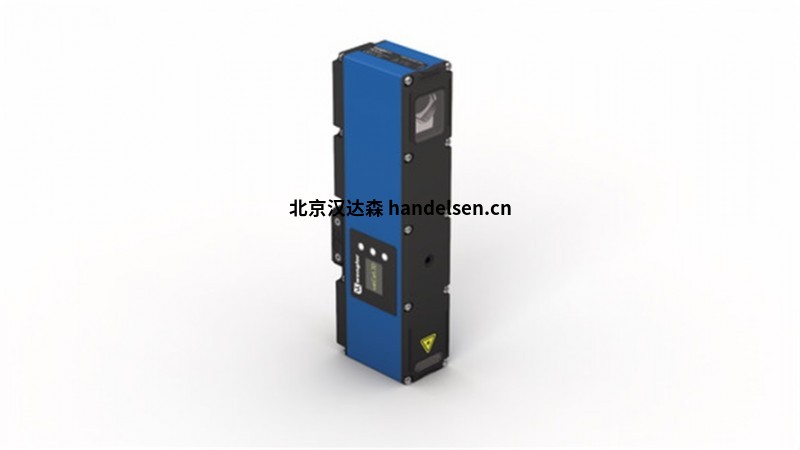

MLSL121 2D/3D轮廓传感器特征

二维/三维轮廓传感器将激光线投射到测量物体上并用装在三角测量角的内置摄像头形成一个精确的线性化垂直廓线。由于配有相同的开放接口，借助 DLL 程序库或 GigE-Vision 标准可以集成 weCat3D 系列，无需辅助控制单元。威格勒提供满足您应用的专用软件包，可供选择。

特点概览

每秒的测量点数可以达到 3.6 百万个。

紧凑的轻量化结构也可用于机器人

测量范围 X 的精确分辨率（> 1200 个测量点）

技术数据

Z 轴的工作范围：72 — 108 mm

测量范围 Z：36 mm

测量范围 X：27 — 34 mm

线性偏差：18 µm

Z 轴的分辨率：3.3 — 5.2 µm

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

X 轴的分辨率：22 — 28 µm

光线类型：激光（红）

波长：660 nm

环境温度：0 — 45 °C

储藏温度：-20 — 70 °C

供电电压：18 — 30 V DC

外壳材料：铝 ；塑料

防护等级：IP67

重量：436 g
