JAKOB ZSF系列弹簧张力缸 最大的操作可靠性

操作需要液压机，用压力计，一个压力限制阀，配备开关磁阀和压力开关装置。应在低压下对气缸和管道进行充气和排气(气缸未充气时交付)。

将系统压力提高并保持至设定压力；气缸借助环孔螺母ZSF)，对准调节螺钉(ZDF-u) 或接合盘(ZDF-)，直到压力活塞或夹具固定；用螺钉固定压力缸或夹具。

紧固缸的环形孔螺母可保证系统压力下降；调节所需的松紧压力；控制并调整松紧压力。

液压机械弹簧压力缸工作在机械-液压相互作用。张紧力通过预张紧的盘簧套件机械施加。液压压力仅用于元件的松动行程，从而使牵引错具通风。该系统确保了高度的运行安全性，因为无论油压或泄漏损失如何，张紧力始终保持在水平。由于液压装置的运行时间短，该系统在经济方面也具有优势。ZSF系列弹黄张紧缸提供坚固可靠的张紧元件，它可以在任何地方使用，移动或可移动的机器部件需要临时夹紧或固定。其他应用在设备制造和工件或工具夹紧中。

产品系列

ZSF

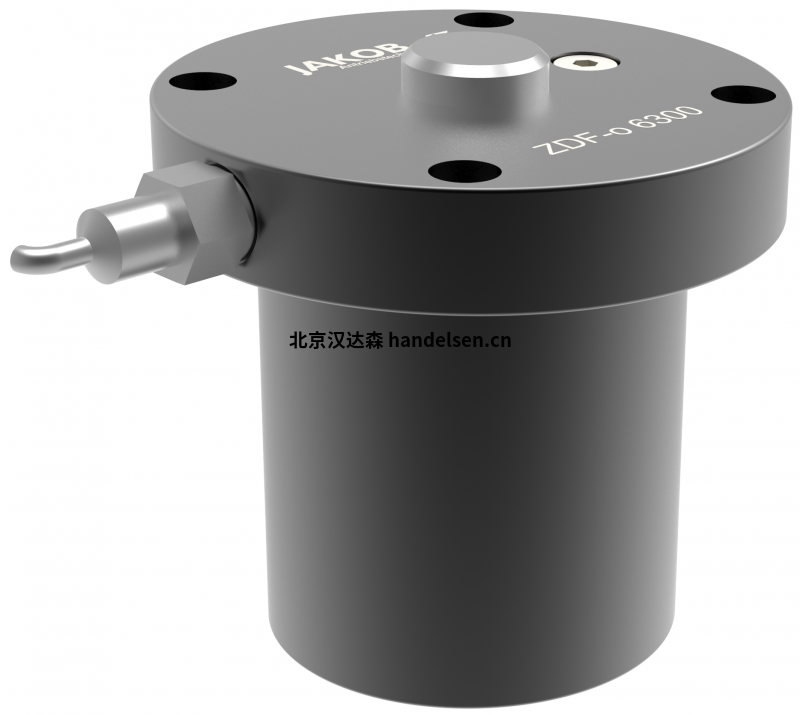

ZDF-o

ZDF-u

ZSF型号

ZSF 1600

ZSF 2500

ZSF 4000

ZSF 6300

ZSF 10000

ZSF 1600技术参数

设定压力 135 巴时的额定夹紧力 16 千牛

释放压力（0.5 毫米行程）：170 巴

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

 行程为 1.0 毫米时： 210 巴

 最大行程 2.0 毫米：290 巴

ZSF – 弹簧张力缸特征

• 机械夹紧 - 液压释放

• 最大的操作可靠性

• 防漏且坚固耐用

• 购置和操作成本极低

• 温度范围：-30°C 至 +100°C
