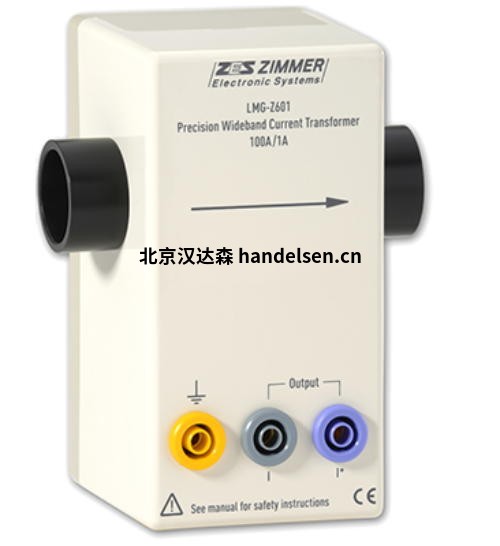

ZES ZImmer WCT系列测量互感器 最大振幅误差为 0.25%

精密功率计需要精密电流传感器 - 为电力电子应用提供宽带和高电流性能。为此，ZES ZIMMER 开发和制造了电流互感器系列 WCT – WCT100（高达 100A）、WCT1000（高达 1000A），其突出特点是频率范围为 30Hz 至 1MHz。

通常，标准 CT 和钳位器只有几 kHz 带宽。对于没有任何转换速率限制但同时具有高带宽和较小相移的精确高电流传感器来说，市场确实存在差距。

ZES ZIMMER 的新型 WCT100 保证了 30Hz 至 100kHz 范围内最大 0.25% 的振幅误差（100kHz 至 1MHz 范围内误差小于 2%）。从 30Hz 到 100kHz，最大振幅误差为 0.25%（从 100kHz 到 1MHz，误差小于 2%）。对于精密功率测量而言，其 0.3° 的低相位误差至关重要。

WCT 采用无源设计，因此无需辅助电源，从而提高了可靠性。

WCT 针对 ZES ZIMMER 功率计 LMG500 进行了优化，特别是针对其 IHF 输入。其测量输入的低阻抗和总阻抗可获得最佳精度。

型号

WCT100

WCT1000

WCT100技术参数

王亚辉 QQ：2353585188   手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn

标称输入电流：100A

测量范围：250A

变压比：100A:1A

温度范围：-10 —+70°C

通孔直径：23 毫米

重量：350 克

尺寸：120 mm x 95 mm x 65 mm

订购号：LMG-Z601
