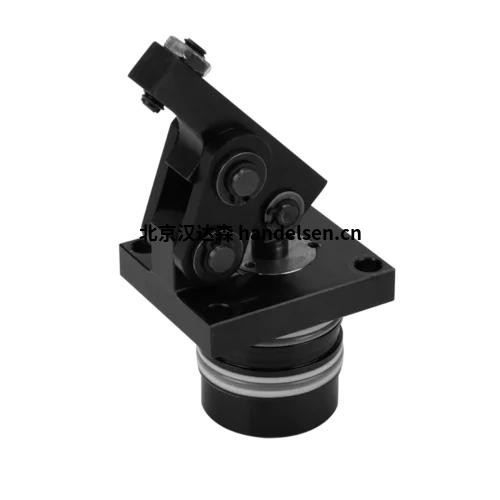

 Roemheld  B1.8251系列铰链夹

B 1.8251系列铰链夹是一种低成本的液压夹紧元件,具有多种安装和连接可能性。如果夹紧杆缩回,则可以实现夹具的装载和卸载。

工件中比夹紧杆稍宽的夹紧凹槽足以作为夹紧表面。特殊的运动学使得夹紧工件几乎没有侧向载荷,而工件对变形非常敏感。

B18262_看图王

当对元件加压时,活塞向上移动并将铰链上的夹紧杆向前旋转,同时向下旋转到工件上。活塞力偏离 180°,可用作夹紧力,几乎不会损失效率。

如果夹紧面的水平面恰好位于夹紧范围的中心,则不会向工件引入侧向载荷。



主体可凹进固定装置中直至法兰。另外,中间板也可用于高度调节。所有版本都可选配加长活塞杆以及感应或气动位置监控。



优点

● 结构紧凑

● 主体部分凹陷

● 可通过管螺纹或钻孔通道供油

● 夹具装卸无障碍

● 夹紧杆可旋转至小凹槽

● 夹紧时无侧向负荷

● 长夹紧杆可适应工件

● 杠杆机构易于清洁

● 标准金属刮边

王亚辉
QQ:2353585188  点击这里给我发消息
手机:18519029373
电话:010-64714988-171
传真:010-84786709-667
邮件:sales12@handelsen.cn
王亚辉邮箱:sales12@handelsen.cn电话:010-64714988-171王亚辉微信二维码

● 标准 FKM 密封件

● 可选择感应或气动控制夹紧位置和夹紧范围



B 1.8251编号1825110技术参数

最大工作压力 [bar]:250

密封件:FKM

夹紧行程 [mm]:4

最大工作压力夹紧力 [kN]:3.8

压力范围:高压
