Murr elektronik新的模块化系统

新的模块化系统引领现代安装解决方案的发展

这是一个难题，您始终遇到相同的电缆和接线问题，这是您使用现有产品的唯一解决方案，并且您知道最终结果远非理想。但这就是您所拥有的！这是许多电气工程师面临的令人沮丧的问题。当然，有更好的方法和更好的解决方案。

Murrelektronik集团的公司Data Panel GmbH迎接了挑战，现在为模块化，高度灵活且面向未来的移动机械提供电子安装解决方案。



当涉及“合理安装技术”时，移动机器的市场领域仍处于起步阶段。尽管线束和接线盒是主导技术，但近年来，越来越多的电子技术进入了机器，这对机器制造商的接线工作产生了连锁反应。另外，如今的制造商在其产品范围内有更多选择，可以更好地满足市场需求。所有这些都意味着线束和接线盒解决方案越来越达到极限。



根据机器的类型，一些制造商表示，由于重量大，只能用多只手来安装线束，在某些情况下，需要支撑室内吊车。另一个关键情况如下：当连接多根单股绞线时，很难确保每个单股绞线都拧紧且防漏。如果什至没有一个密封件失效，水分或工作介质也会直接渗入控制器，传感器或执行器的壳体，从而导致机器完全失效。



简单，快速且无错误的组装

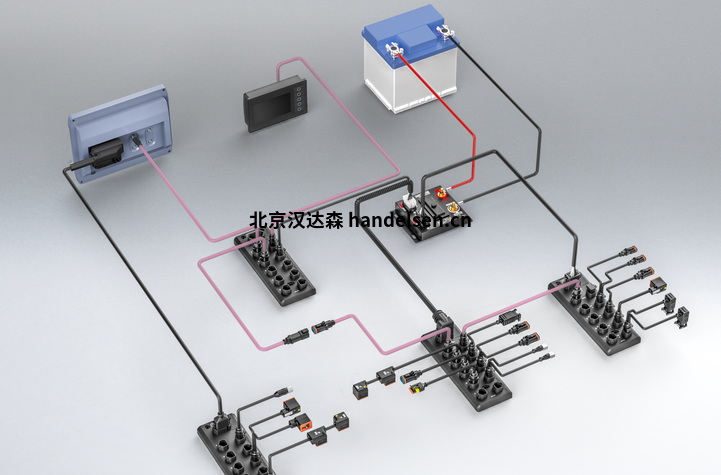

2020年3月，Murrelektronik集团成立了Data Panel GmbH，旨在解决或消除上述问题和弱点。它的产品组合包括用于移动机械的高质量，分散式电气技术安装解决方案。这个由现场总线模块，无源分配器和预组装电缆组成的模块化系统提供了高度协调，模块化和可插拔的系统。新系统专门为移动设备市场制造，彻底改变了布线和电缆连接方式，并有可能经济地实现更小的批量。



xtremeDB产品系列的全封装CANopen现场总线模块为输入或输出提供8个插槽。信号类型-数字，模拟，比例，频率/计数器和编码器信号可以分别配置为输入。输出侧的DO（4A / 10A），PWM / PWM（I）和PVG阀门控制装置可对信号范围进行修整。



得益于端到端DT兼容的连接技术，该模块由增强的塑料外壳材料制成，可用于设计人员可以使用预组装的护套电缆或替代地使用单线的机器中。用于连接。



无源分配器的使用创造了从并行线束或接线盒布线到现场总线技术的中间步骤，并且还提供了将控制器上的“板载”输入和输出简单而经济地带入现场的可能性。与线束相反，该插入式系统可以随后扩展或改装机器电子设备，而不会出现任何问题。



借助完整的xtremeDB产品系列，可以使用Murrelektronik基于DT插入技术的预组装和经过测试的连接电缆来进行机器设置和调试，而无需专业知识。使用这些连接电缆时，有源和无源模块均满足IP68，IP66K和IP69K的要求。或者，可以将电缆与DT或兼容的连接器组装在一起。预组装和测试组件的模块化系统以及广泛的附件确保了在对传感器和执行器进行接线时的高度独立性。xtremeDB的另一个优势是与电缆制造商的独立性。由于易于安装新安装系统模块化系统的组件，因此机器制造商不依赖于其容量资源。



在接线盒中，技术的变化大大节省了空间，因为除了移动控制装置之外，还替换了其他输入和输出模块以及潜在的端子层。这意味着信号不再需要单独且费力地在“盒子”中布线，而可以简单，高效地分散安装在机器中，因此，接线盒可以更小，或者在理想情况下甚至可以完全省去。不再需要电缆密封套和潜在的薄弱点。因此安装时间减少到最少。



如果需要维修，可以在现场方便快捷地更换连接电缆，也可以使用可自动安装的插头进行维修。
