瑞典AQ防爆传感器安装方法

张艳琴 QQ：2850590586   手机：13552865878 电话：010-64717020-115 传真：010-84786709-666 邮件：sales2@handelsen.cn

使用障碍物连接空气传感器Ex

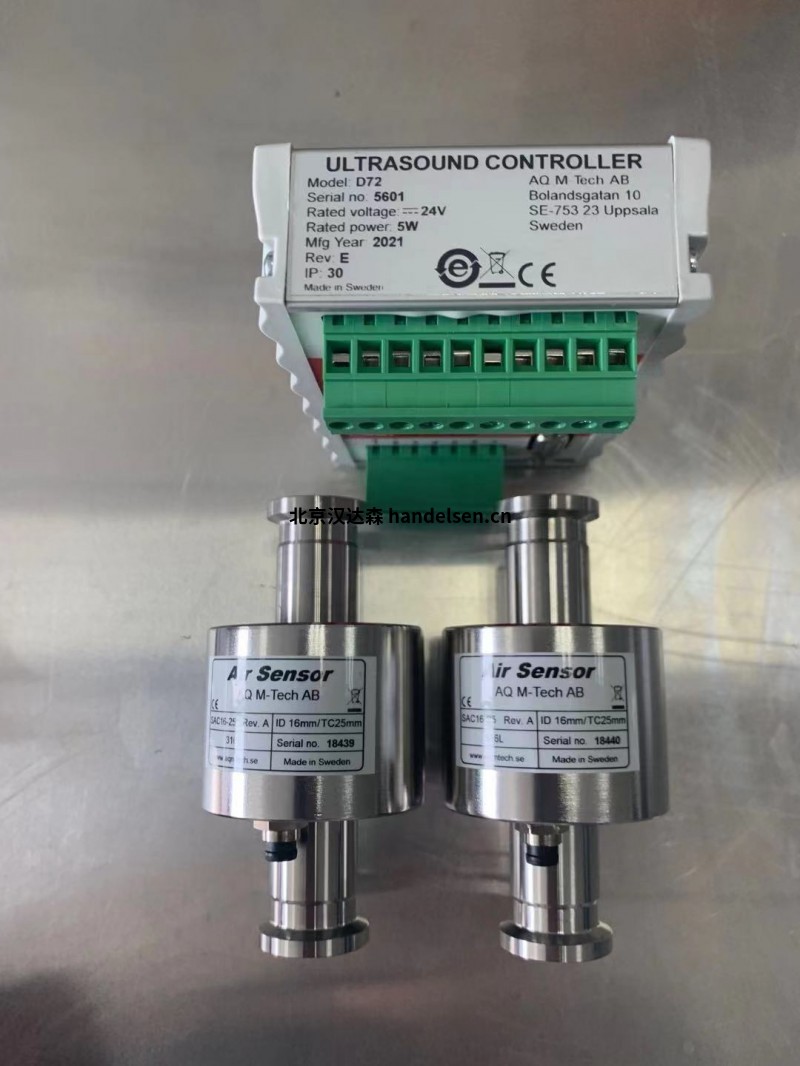

超声波控制器D72、DP72或D128没有经过防爆认证，必须使用本安型屏障来连接空气传感器Ex。下图显示了如何通过两个屏障将两个空气传感器连接到一个超声波控制器。重要的是要根据EN 60079-14标准安装屏障和传感器，并根据附录B总结电压和电流的情况。

电缆

该电缆将空气传感器连接到屏障的危险侧。

空气传感器SAC Ex的电缆通过空气传感器上的一个连接器连接。

该电缆有不同的长度，最大电缆长度为40米。

空气传感器FCS Ex的电缆是永久性地连接在空气传感器上。

最大的电缆长度为10米。

空气传感器CCS Ex的电缆通过一个连接器连接到一个非常短的电缆上。

空气传感器CCS Ex的电缆通过一个连接器连接到空气传感器上，最大的电缆长度为40米。

40m.

电缆的屏蔽很重要，因为它可以防止外部噪音进入。

注意！电缆的非屏蔽部分应最大为40mm。

选择屏障

必须根据EN 60079-14来选择屏障，但也有测量方面的考虑。

但在选择屏障时也有测量方面的考虑。

1. 隔离栅必须使用电阻式电流限制。

2. 2.隔离栅必须为无偏置的相对地交流电流而制作。

3. 隔离栅的电压应该是最小的±8V AC。

4. 阻隔电阻应最大为110Ω。

5. 5.在2MHz的阻隔衰减应该是最大的10dB。

6. 6. 屏障对地电容应最大为3nF。

栅栏外防护板

屏蔽铝板必须放在属于每个超声控制器的每组屏障外。

齐纳屏障是没有屏蔽的，所以如果没有屏蔽铝板，噪音就会在属于不同超声波控制器的屏障之间传播。

属于不同超声控制器的栅栏之间传递。此外，电缆的非屏蔽部分也应缩短，以防止噪音。

防范说明

空气传感器可用于仪器组IIB和设备组1/2G。传感器的导管内部被设计为暴露在0区，其余部分暴露在1区。传感器向0区发射超声波。注意，超声波控制器没有经过防爆认证，必须使用屏障来连接空气传感器。传感器内部的本质安全电路是与大地隔离的。

应遵守爆炸性保护电气设备的安装和维护的共同规定。(EN 60079-14和EN 60079-17在与CENELEC连接的欧洲国家)。应由具备必要知识的人进行安装。

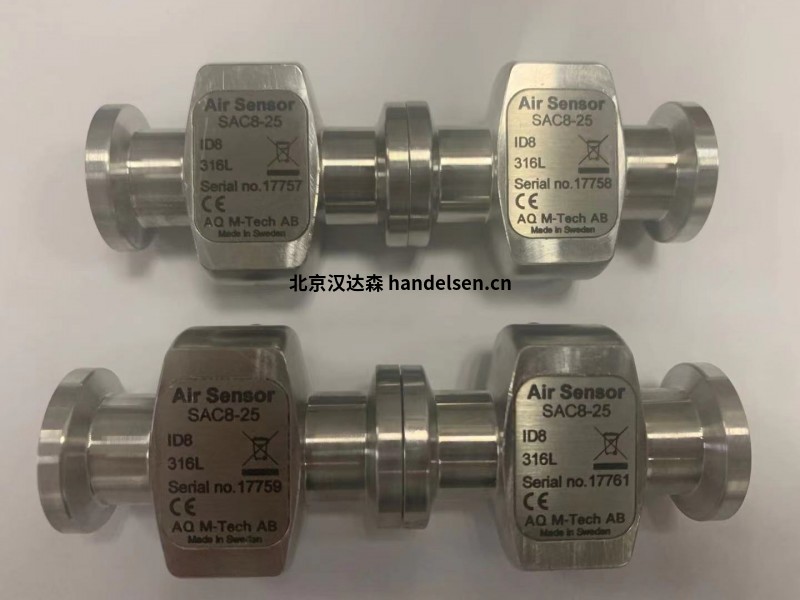

AQ空气防爆传感器

瑞典AQ 传感器SAC10-25-EX内径Ø10mm 外径：Ø40mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器SAC16-25-EX内径: Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器SAC16-50-EX内径: Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m

瑞典AQ 传感器SAC22-50-EX内径: Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器SAC35-50-EX内径: Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器SAC46-64-EX内径: Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：7m，

瑞典AQ 传感器SAC60-77-EX内径: Ø60mm 外径：Ø102mm 卡盘连接：77 标准线缆：7m，

瑞典AQ 传感器 FCS10-25-EX 内径：Ø10mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS16-25-EX 内径：Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS16-50-EX 内径：Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS22-50-EX 内径：Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS35-50-EX 内径：Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS46-64-EX 内径：Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：5m，

瑞典AQ 传感器CCS9.4-25-EX内径: Ø9.4mm 外径：Ø51mm 卡盘连接：25 标准线缆：0.5m，

瑞典AQ 传感器CCS15.75-25-EX 内径：Ø15.75mm 外径：Ø51mm 卡盘连接：25 标准线缆：0.5m，

瑞典AQ 传感器CCS15.75-50-EX 内径：Ø15.75mm 外径：Ø64mm 卡盘连接：50 标准线缆：0.5m，

瑞典AQ 传感器CCS22.1-50-EX 内径：Ø22.1mm 外径：Ø64mm 卡盘连接：25 标准线缆：0.5m，

瑞典AQ 传感器CCS34.8-50-EX 内径：Ø34.8mm 外径：Ø64mm 卡盘连接：25 标准线缆：0.5m，

瑞典AQ 传感器CCS47.5-64-EX 内径：Ø47.5mm 外径：Ø76mm 卡盘连接：64 标准线缆：0.5m，
