       常用产品介绍

SEIKA BDK3、BDK10、BDK100

具有集成电子元件的高过载电阻加速度计，用于动态测量 1Hz 至几 kHz 频率范围内的振动和加速度

BD-传感器

SEIKA 头版

印刷版 (pdf)

特征

非常高的抗过载能力

对磁场和电场的干扰不敏感

多种住房选择

轻的

线性频率响应，在上限截止频率处几乎没有或没有谐振峰值

低非线性

小下限频率

高信噪比

非常紧密的密封

横向灵敏度低

长期稳定性高

集成传感器电子设备

低输出阻抗

可以使用长连接线

描述

动态加速度计 BDK3、BDK10 和 BDK100 是带有集成传感器电子元件的电容式弹簧质量加速度计。通过初级变压器中的动态气体阻尼将谐振峰值降至最低。

传感器电子设备只需要最小的功率，并与具有低误差和高长期稳定性的电容式初级变压器结合使用。

应用

加速度计 BDK3、BDK10 和 BDK100 用于需要高抗过载、高长期稳定性、低截止频率小、重量轻和低功耗的应用。典型应用包括：

用于过程控制和错误诊断的车辆、机械、建筑物和工厂的测量

地震测量

振动测量

安全工程

位置和速度的动态测量

技术规格

型号 BDK3 BDK10 BDK100

测量范围 ±3g (ca.±30m/s2) ±10g (ca.±100m/s2) ±100g (ca.±1000m/s2)

分辨率 <10-3g <5·10-3g <5·10-2g

频率范围 1....300Hz 1....800Hz 1....1500Hz

Ub = 5Volt 时的灵敏度 大约 150mV/g 大约 60mV/g 大约 15mV/g

灵敏度温漂 <+6·10-2 % / K

零点温漂<0.1mV/K

零偏（2.5±0.1）伏特——一般：0.5Ub±4%

输出阻抗约100 欧姆

线性偏差 <1%

横向灵敏度 <1%

测量方向上的机械过载电阻约为 10 000g (appr.100 000m/s2) ！

标称电源电压（稳压） UbN = 5Volt

允许的电源电压范围 Ubz=2V ... 16V

在 Ub = 5V 时汲取的电流约为。 2毫安

防护等级 IP65

工作温度 -40°C ... +85°C

储存温度 -45°C ... +90°C

不锈钢外壳重量，带螺纹，不带电缆17格

不带电缆的小型外壳重量约为7格

标准电气连接 3 根高度灵活的颜色编码电线 ø1mm 长度约 18 cm（可根据要求提供特殊长度）

不锈钢外壳中传感器的替代电气连接 0.5m 强度、柔性、屏蔽电缆，2 线 + 屏蔽，ø2.1mm（可根据要求提供特殊长度）





SEIKA NA2-05、NA2-10、NA3-30、NA4-45 和 NA4-70

特征

体积小重量轻

线性输出响应

测量精度高

小零漂

交叉灵敏度小

高长期稳定性 - 几乎无限的使用寿命

无迟滞输出信号

集成传感器电子设备，包括信号调节器和低通滤波器

没有记忆丢失的数据记忆

温度补偿，调节 0...5V 输出信号

高度稳定的内部电压调节

可选 5 伏参考电压输出

9V 和 30V 之间的无条件工作电压

低功耗

防止反向电源电压极性

EMC 认证 CE 认证

不受周围电磁场干扰

防震，因为没有移动的机械部件

非常紧密的密封

传感器通过优质塑料外壳与测量点电气隔离 - 无接地连接

使用夹紧环可 360° 调节零点

描述

电容式介电液体倾角仪 NA2-05、NA2-10、NA3-30、NA4-45 和 NA4-70 包含新的传感器电子设备。它们由高度稳定的激光微调信号调节器组成，具有温度漂移的电子补偿、高度稳定的电源电压调节电路和测量信号的低通滤波以消除不需要的噪声。

电容测量原理保证了被测倾角和标准化输出信号之间的非常稳定的线性关系。

传感器电子设备需要最小的功率，并且与电容式初级变压器一起，具有低误差、高信噪比和高长期稳定性的特点。

与使用加速度计测量倾角相反，这种测量原理使要测量的倾角与输出信号之间存在线性关系，与测量地点的重力常数无关，即与测量发生的地点无关，无论是在欧洲，澳大利亚，在珠穆朗玛峰或月球上。

应用

NA2、NA3 和 NA4 可用于需要小而轻的设备、可替换性、相对较大倾角的测量和标准化的模拟电压输出信号的测量。

测量仪器和检查设备、水上、陆地和空中交通工具、自动化和安全技术、起重机和起重设备、机器人、科学设备制造、医学和电信以及导航系统中的倾角测量是典型例子。

技术规格

电源电压 1) 9V … 30V DC

当前绘制的约。 2mA 参考电压输出 3) 5,00 伏

外部调节电源电压 2) 5 Volt 参考电压的温度漂移 < 25 ppm/K

使用外部电源电压 5V 时消耗的电流约为1mA 参考电压输出最大电流 5mA

最高工作温度 +85°C 输出电阻100 欧姆

最低工作温度 -40°C 防护等级 IP 65

最高存储温度 +90°C 重量（传感器不包括安装环和电缆） 18,5 g

最低储存温度 -55°C 环境湿度 0…100% r.F.

信号输出处的信噪比 (0…10kHz) <150µVss 电信噪比 >85dB

横向灵敏度

在 45° 倾斜 <1% 的测量值电压偏移（在 Cero 度倾斜） 2,5 伏

稳定时间（到实际值的 98%） <0,3 s 最大输出电压范围 0.05V ... 4.95V

端子 3 (4) 高柔性电缆，Øca.1mm，长度 18cm

可选：屏蔽电缆 Ø2,1mm

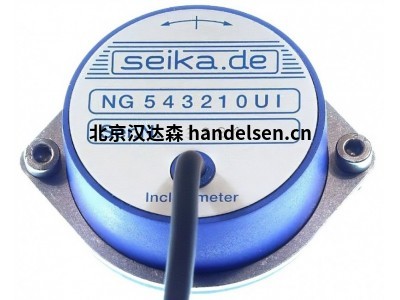

SEIKA NG2、NG3 和 NG4

特征

线性输出特性

测量精度高

最小线性偏差

长期稳定性高

无滞后输出信号

最小零点漂移

集成传感器电子设备

低功耗

不同的输出信号选项

不受环境电磁场干扰

防震，因为没有移动的机械部件

非常紧密的密封

传感器在外壳内与测量点电气隔离 - 无接地连接

使用夹紧环可 360° 调节零点

描述

NG2、NG3 和 NG4 是电容式液体倾角仪，带有集成传感器电子元件。它们采用模拟直流输出制造。传感器电子设备只需要最小的功率，并与具有高精度和高长期稳定性的电容式初级变压器结合使用。

该测量技术使要测量的角度与输出信号之间存在线性关系。确定的角度与当地的重力加速度无关，这意味着无论在哪里进行测量，无论是在欧洲、澳大利亚、珠穆朗玛峰还是在月球上，都可以在任何地方正确测量倾角。

应用

倾角计 NG2、NG3 和 NG4 适用于需要高测量精度、低线性偏差和高长期稳定性的应用，以测量相对较大的倾角。

典型应用领域包括建筑、采矿、车辆、测量设备、飞机、运输和输送系统以及船舶。

技术规格

典型 NG2 NG3 NG4

测量范围 ±10 度 ±30 度 ±80 度

分辨率 <0.001 度 <0.003 度 <0.01 度

线性偏差 < 测量范围的 0.1%

横向灵敏度 <0.5% at 45° 倾斜

稳定时间约 0.3 秒

抗机械过载能力 10 000 g（约 100 000 m/s2）

供电电压UbN（稳压）5V

允许的电源电压范围 Ubz 3V ... 6V

Ub = 5V 时消耗的电流约 1mA

防护等级 IP65

工作温度 -40°C ... +85°C

储存温度 -45°C ... +90°C

重量（不含夹紧环或电缆）约 110克

电气连接 0.5m 屏蔽电缆 Ø 4.6mm

UbN = 5 伏时的模拟直流输出值

灵敏度 约10mV/度 约7mV/度 约4.5mV/度

灵敏度温漂<-0.12%/K

零点温漂<0.01mV/K

Ub=5V (2,5±0,1)Volt 时的零偏移 - 通常：0,5Ub±4%

输出阻抗 10 kOhm
