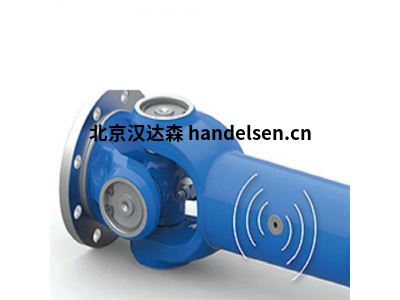

德国ELBE 万向轴系列

德国ELBE 万向轴系列

德国ELBE公司建立于1919年，长期致力于传动轴产品的开发与制造。目前德国Elbe是多家国际企业的合作伙伴，包括普拉塞陶依尔、法拉利、ZF、卡特彼勒、利勃海尔、多纳、沃尔沃、MAN等。德国Elbe的产品

边庆杰 QQ：2850590584   手机： 18510057390 电话：010-64714988-214 传真：010-64714988-668 邮件：tk9@handelsen.cn

过程监控和优化

预测性维护

通过扭矩控制实现过程控制

荷载集合体的确定

主要特点：

在一个传感器中提供多种测量数据

坚固的传感器保护在万向轴内部

以高达 500 Hz 的频率读取和记录传感器数据

针对无线使用进行了优化

带集成速度和加速度传感器

各种无线电源选项（电池、感应）

与网关核心GATE兼容，可轻松

连接到控制器或测量计算机

内置板载智能：通过事件识别和

存储实现各种应用

传感器的测量变量：

扭矩：标准测量范围 25 Nm – 6，000 Nm*

轴向力：标准测量范围 50 N – 125，000 N*

横向力|弯曲：横向力高达 100 kN*

加速度：3 轴加速度计，最大可达 30 g

速度：速度传感器，转速高达 2，500 RPM

温度：集成温度监控

监控：存储信号曲线

释义：传感器数据的实时分析

* 可根据要求提供不同的测量范围

Md 最大值： 2，500 至 13，200 Nm 衍射角度：最大 30°

执行：

翼型，更大的拉出面积

翼式，管道设计

翼型，短款

翼型，接头

滚子轴承

d 限制：1，650 至 6，100 Nm

衍射角度：最大 55°

执行：

集线器连接

太阳轮叉轴连接

滚子/或滚针轴承

Md 最大值：4，000 至 15，000 Nm

衍射角：最大 42°

执行：

DIN、交叉齿、SAE 法兰和特殊连接

带长度补偿的双/单接头

带长度补偿的双接头

滚子轴承

MD 限制：250 至 35，000 Nm

衍射角度：最大 35°

执行：

DIN、交叉齿、SAE 法兰、轮毂或特殊连接

带长度补偿

无长度补偿

万向节

连接中间轴

滚子/或滚针轴承
