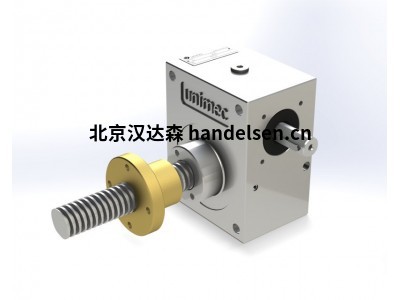

Unimec X系列 螺旋千斤顶 其高耐腐蚀性 型号 204 XTP型/XTPR型
Unimec 不锈钢梯形螺旋千斤顶
型号：204 1吨-10 kN
Unimec XTP型
材料规范规范指示
蜗杆16NiCr4 EN 10084:2008表面硬化合金钢表面硬化并在齿和保持架上研磨
磨损的车轮CuAl10Fe2 GM EN 1982:2008铝青铜冷成型
螺纹轴X5 CrNiMo 17-12-2（AISI 316）EN 10088-1:2014不锈钢Tr 20x4（ISO 2901:2016）切割
Carter X5 CrNiMo 17-12-2（AISI 316）EN 10088-1:2014不锈钢在6个面上完全加工
润滑剂Unimec Mark CA钙基润滑脂0.1 kg
一般功能
工作温度[°C]-10°C/80°C
静载荷（牵引或压缩）15 kN
动载荷（牵引或压缩）10 kN
最大输入转速1800 rpm
主齿轮箱重量6 kg
梯形螺杆重量2,2 kg/m
最大负载时的防转扭矩17 Nm
最大容许静态横向荷载0 N
中心到中心直径30 mm
蜗杆上的最大径向载荷220 N
标准工作条件25°C-服务10%
特定功能
标称比率
1/5 1/10 1/30
实际比率1/4，75 1/10，5 1/30
蜗杆每转平移0842 mm 0,38 mm 0,13 mm
效率31%28%20%
启动效率22%19%14%
最大线速度1440 720 240
最大负载下的扭矩4,2 Nm 2,3 Nm 1,1 Nm
蜗杆最大扭矩54 Nm 54 Nm 42 Nm
怠速扭矩0,25 Nm 0,2 Nm 0,15 Nm
