Phytron 线性致动器LA超高真空低温环境

在真空中使用的电机不仅要

真空中使用的电机不仅要能承受真空（不爆气

夹杂物），还不能污染真空。

真空。通过多年来在真空中使用特殊材料方面的经验，我们将重点放在了具有以下特性的材料上

空间使用的特殊材料方面的多年经验，我们将重点放在了具有以下特性的材料上

分子排气最小、耐热性高的材料。

耐热性。这是高真空质量和真正测量的先决条件。

真空质量和真正测量

在科学和医疗应用中取得真正测量结果的先决条件。

因此，步进电机特别适用于真空中的精确定位，因为即使没有敏感的反馈装置，它们也能精确定位。

敏感的反馈提供者。因此

Phytron 线性执行器可用于

特别具有挑战性的环境条件（辐射、低温）。

由于步进电机在保持位置时不会产生

由于步进电机在保持位置时不会产生抖动效应，因此这种

技术是精确对准

光学仪器、反射镜、天线或

样品，例如高分辨率显微镜、

粒子加速器或分子分析设备

设备。

Phytron LA 低温线性推杆（UHVC1;UHVC2;UHVC3;UHVC4

(UHVC1;UHVC2) 和 UHV (UHVS) 完全采用干式润滑。

专注极端环境条件下的自动化解决方案

Phytron公司历史：

Phytron于1947年成立

1964年创建第一条同步和步进电机 ZSS 和 ZSH 产品线。

1984生产出第一台应用于真空环境电机。

 2016 年 1 月 29 日起Phytron GmbH – 通过 DIN EN 9100 航空航天工业认证，因此已被添加到全球约 400 家经批准的航空航天供应商的 OASIS 数据库中

对完美的不断追求与数十年的经验相结合，使 Phytron 成为极端环境条件自动化解决方案领域高科技设备的领先供应商之一，拥有广泛的步进电机和步进电机功率级。除了带有可选齿轮和反馈系统的高精度步进电机和线性执行器外，Phytron 还提供广泛的电力电子设备和控制装置，以支持其全球的客户。

公司自 1994 年以来已通过 DIN EN ISO 9001、1997 至 2016 年通过 DIN EN ISO 13485 以及自 2016 的 DIN EN 9100 认证。

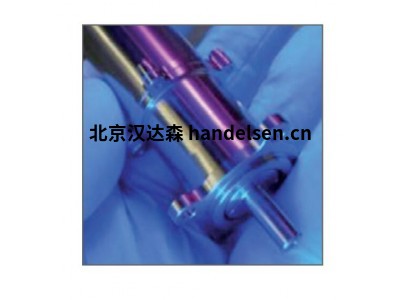

phytron la系列线性执行器

LA系列，用于真空和低温环境应用的线性执行器

LA系列概述：

用于真空的电机不仅应能承受真空（无夹杂物爆裂），而且不得产生污染。凭借多年在太空中使用材料的经验，phytron专注于具有小分子释气和耐热性的材料。这是在科学和医学应用中获得真空质量和真实测量结果的先决条件。

因此，步进电机适合真空中的准确定位，因为即使没有反馈信号，它们也可以准确定位，可用于具有挑战性的环境条件（辐射、低温）。

LA线性执行器技术特点：

2 相步进电机，尺寸 25 mm

相电流 1.5 A

电机电压 24 VDC

线速度 1.5 s/mm

直线行程 13 mm

轴向力：10 N（带齿轮30 N）

定位精度 <0.01 mm

工作温度

– 低温版本：

     UHVC1：-196 至 -50 °C

     UHVC2：至 -269 °C（按需）

– 高压版本 (UHVS)：-40 至 +200 °C

干式润滑适用于达 10-11 hPa 的 UHV 真空应用，抗辐射达 106 J/kg

特征：

带开关凸轮的旋转编码器

用于行程限制的线性限位开关

可选择用 K 型热电偶

选项：

带 VGPL 精密行星齿轮

应用：

研究领域

物理学

由于步进电机在保持位置时不会产生抖动效应，因此该技术适合对准光学仪器、反射镜、天线或样品，例如在高分辨率显微镜、粒子加速器或分子分析设备中。

200步标准线性执行器25.200.1.2型号参数举例：

电流：1.2 A

电阻：1.1 Ω

电感：0.475 mH

操作电压：24V

执行力：10N

速度：1.5mm/s

频率（全步）：300HZ

长度：92.5mm

轴直径：28mm

关注：

两相步进电机

- 直径 25 毫米

- 线性速度 1.5 mm/s

- 线性行程 13 毫米

- 螺距 1 mm

- 定位精度 <0,01 mm

- 工作温度

- 低温型

UHVC1: -196 至 -50 °C

UHVC2: 低至 -269 °C（根据需要）

- 超高压型（UHVS）：-40 至 +150 °C

- 带开关凸轮的旋转编码器

- 用于行程限制的线性限位开关

- K 型温度评估

- 安装位置：任意

- 使用寿命（最差情况）

最少 100 000 冲程

选项

- VGPL 精密行星齿轮
