ROEMHELD 数控机床5轴机械虎钳WS5.4502MCP/Z 系列同心夹持机械操作

概述

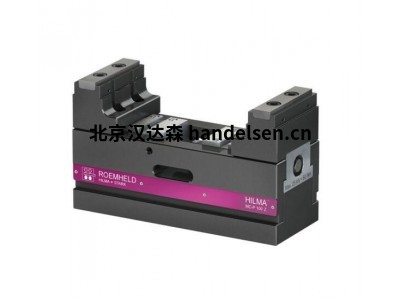

MCP 系列五轴虎钳具有最佳功能，允许在多面加工时不受限制地使用刀具。Z 系列 MCP 虎钳的尺寸与标准定爪虎钳相似，但采用了我们的精密自定心机构。同心虎钳有两个活动钳口，可在回转工作台的精确中心进行夹紧。 有以下四种尺寸，卡爪宽度如下：

40 毫米

60 毫米

100 毫米

125 毫米

MCP 系列是我们高精度 MC 虎钳系列的进一步改进。这些新型虎钳结合了非常紧凑的全封闭设计和获得专利的滑爪设计。由于调整主轴安装在外壳上部，夹持过程中底座的变形减小到最低程度，从而使整个工件夹持系统具有很高的刚性。获得专利的分段设计确保了高精度和高稳定性，将导向间隙减小到几乎为零。

由于尺寸较小，MC40 虎钳必须首先安装在 Quintus 虎钳适配器板（CL-130-01-QRFP）上，然后再安装在 Quintus 1 立管上。要在适配器板上定位虎钳，可使用两个夹具定位销，一个圆销用于零点定心，另一个菱形销用于单轴定心。固定虎钳时，使用六颗 M6 x 30 毫米内六角螺钉，从下方插入板中。然后，在转接板底部的 M10 中心孔中安装一个 Quintus 1 下拉螺栓。为了确定适配器板的位置，Quintus 1 立管使用了两个整体定位销，一个圆销用于零点定心，另一个菱形销用于单轴定心，它们分别插入板下方的两个 10 毫米定位孔中。转动 Quintus 机构可对下拉螺栓施加 2700 磅的力。

ROEMHELD 为数控机床和铣削操作提供各种精密机器虎钳，并提供水平和垂直安装选项。

这些机床虎钳的全液压和液压机械版本可提供高速加工所需的稳定夹紧力，显著减轻操作员的疲劳。

精密虎钳可夹持多种不同的工件，有三种型号： 五轴虎钳、机床虎钳和自定心虎钳的夹紧力可达 22,500 磅。

特点

获得专利的滑爪分段设计

与我们的精密自定心机构相结合

两个移动卡爪可在旋转台的精确中心提供夹紧

提供以下四种尺寸

最佳功能，允许不受限制地使用刀具进行多面加工

虎钳适配器板直接安装在旋转台上。要确定虎钳的位置，可使用两个夹具定位销，一个圆销用于零点定心，另一个菱形销用于单轴定心。固定虎钳时，使用 6 个 M6 x 30 毫米内六角螺钉，从下方插入虎钳板。
