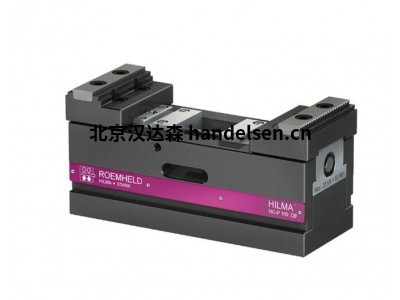

ROEMHELD WS5.4503MCP/ZB 系列数控机床5轴机械虎钳柔性夹具位置灵活

ROEMHELD 为数控机床和铣削操作提供各种精密机器虎钳，并提供水平和垂直安装选项。

这些机床虎钳的全液压和液压机械版本可提供高速加工所需的稳定夹紧力，显著减轻操作员的疲劳。

精密虎钳可夹持多种不同的工件，有三种型号： 五轴虎钳、机床虎钳和自定心虎钳的夹紧力可达 22,500 磅。

特点

获得专利的滑爪式分段设计

提供两种尺寸

钳口提供浮动夹持点，可在锁定前根据工件进行调整，防止变形

概述

ZB 系列 MCP 虎钳是同心位置柔性虎钳，带有两个活动钳口，可提供一个浮动夹持点，在锁定前可根据工件进行调整，以防止变形。转动夹紧主轴时，两个夹紧滑块首先同心接近工件。第一个夹钳到达工件后，只有第二个夹钳移动，直到两个夹钳都与工件接触。只有这样才能对工件施加夹紧力并固定夹紧位置。提供以下两种尺寸，夹钳宽度如下：

            60 毫米

          100 毫米

MCP 系列是我们高精度 MC 虎钳系列的进一步完善。这些新型虎钳结合了非常紧凑的全封闭设计和获得专利的滑爪设计。由于调整主轴安装在外壳上部，夹持过程中底座的变形减小到最低程度，从而使整个工件夹持系统具有很高的刚性。获得专利的分段设计确保了高精度和高稳定性，将导向间隙降至几乎为零。

应用实例

位置灵活的工件夹持系统 MC-P Z Balance 具有一个浮动夹持点（带释放锁定）。夹紧主轴运转后，两个夹紧滑块首先同心靠近工件。当第一个夹爪到达工件时，只移动第二个夹紧杆，直到两个夹爪都与工件接触。然后，使用扭矩扳手向工件施加所需的夹紧力。随后，用锁定主轴固定夹紧位置。夹紧点与工件位置的匹配可防止工件变形。
