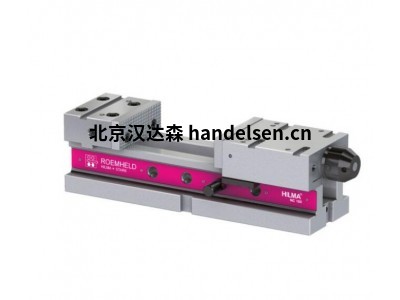

ROEMHELD WS1.3080液压操作单作用数控机床立式虎钳NC H

ROEMHELD 为数控机床和铣削操作提供各种精密机器虎钳，并提供水平和垂直安装选项。

全液压和液压机械式虎钳可提供高速加工所需的稳定夹紧力，大大降低操作人员的疲劳度。

精密虎钳可夹持多种不同的工件，有三种型号： 五轴虎钳、机床虎钳和自定心虎钳的夹紧力可达 22,500 磅。 浏览以下同心夹持和工件夹持虎钳产品。

特点

钢制底座，不易变形

液压夹紧力

经过硬化和磨削的导轨

夹钳范围广

通过快速插座销调节器轻松调整夹持范围

安装时间最短

固定卡爪上有用于工件止动的螺纹孔

夹爪的夹紧边缘

通过简单拆卸滑块实现快速清洁

纵向和横向键槽 20 H7，可根据 NC 要求快速定位

不同的总长度可实现与机床工作台和加工中心干涉边缘的最佳匹配

概述

NC 系列的工件夹持系统具有插销调节功能，可快速适应各种夹持范围。通过纵向和横向键槽 20 H7，NC 可以根据 NC 要求快速定位。阶梯卡爪插件可作为附件提供，以扩大夹持范围。只需拔出插销并从底座上卸下夹紧滑块，即可轻松快速地清洁工件夹持系统。有以下 3 种卡爪宽度可供选择：

NC 100 H

钳口宽度：100 毫米

夹紧力：25 kN，350 bar

夹紧行程 5 毫米

NC 125 H

钳口宽度：125 毫米

夹紧力 在 350 巴压力下为 40 千牛

夹紧行程 5 毫米

NC 160 H

钳口宽度：160 毫米

夹紧力：63 kN（350 bar 时

夹紧行程 7 毫米

优点

钢制底座不易变形

液压夹紧力

淬火和磨削导轨

夹钳范围广

通过快速插座销调整夹紧范围

通过快速插座销调整夹紧范围

安装时间最短

固定卡爪上有螺纹孔

用于工件止动

夹爪的夹持边缘

通过简单拆卸滑块实现快速清洁

纵向和横向键槽 20 H7

用于根据 NC

要求进行快速定位

不同的总长度可实现与机床工作台和加工中心的最佳匹配。

加工中心

应用

液压操作工件夹持系统

数控系统在立式加工模具和夹具制造方面具有优势。

液压操作可实现半自动化，并可用于批量生产
