ROEMHELD 数控机床虎钳WS8.3480工件夹持系统 MSH固定卡爪夹紧

特点

模块化设计带来高度灵活性

可提供不同宽度的固定模块和夹紧模块

可对基础模块进行任何扩展

安装时间短

底座和夹紧模块之间通过细齿精确摩擦连接

获得专利的偏心夹紧，只需一个固定螺钉

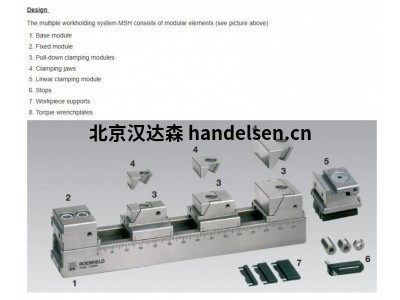

设计

多工件夹持系统 MSH 由模块元件组成

基础模块

固定模块

下拉式夹持模块

夹爪

线性夹持模块

挡块

工件支撑

扭矩扳手板

优势

设计紧凑

位置和重复精度高

具有第三手功能

夹钳范围广

易于维护

ROEMHELD 为数控机床和铣削操作提供各种精密机器虎钳，并提供水平和垂直安装选项。

全液压和液压机械式虎钳可提供高速加工所需的稳定夹紧力，大大降低操作人员的疲劳度。

精密虎钳可夹持多种不同的工件，有三种型号： 五轴虎钳、机床虎钳和自定心虎钳的夹紧力可达 22,500 磅。 浏览以下同心夹持和工件夹持虎钳产品。

概述

高精度多工件夹持系统 MSH 可夹持尺寸相同或不同的小批量、中批量和大批量的立方体工件。多工件夹持系统 MSH 可作为单个系统使用，也可与附加元件（如塔架、桥架、底板）组合使用，适用于所有机床、加工中心和柔性制造系统。有以下三种型号，卡爪宽度如下：

高级 - 系列中最高精度

-所有面均接地

-公差 ± 0.01 毫米

-所有系统部件都经过硬化和

所有系统部件均经过硬化处理，耐腐蚀

-带固定导轨的夹紧模块

-双面刻度

EasyClamp - 用于降低成本

-所有表面都经过精铣和表面硬化处理

-公差 ± 0.03 毫米

-单面刻度

-带内六角的同心导螺钉

Goliath - 满足高要求的夹紧模块

- 每个元件的夹紧力可达 40 kN

-通过连接块吸收额外的力

-用于重型加工

所有夹紧系列均可兼容，并可相互组合！
