himmelinfo电动滚筒TM518 型封装驱动系统

TM518 型

功率从 4.00 千瓦到 22.00 千瓦

皮带速度从 0.51 米/秒到 2.14 米/秒

转速从 19 转/分钟到 79 转/分钟

皮带张力从 3,418 牛顿到 12,582 牛顿

滚筒长度从 750 毫米起

优势

零件可用性高

交货时间短

节省空间的设计

效率高

坚固耐用，维护成本低

防尘、防污、防水

封装驱动系统

防护等级高达 IP69K

通过 Atex、CCC 和 cCSAus 认证

知名制造商的电动滚筒可以

更换为希迈尔电动滚筒。

可更换

最先进的测试台和测量技术，用于

性能测量

小批量的特殊设计

个性化设计

我们自己的设计部门

技术咨询

应用领域

输送机技术

食品工业

包装行业

仓储物流（托盘输送机、包装机等

包装机械等）

散装物料行业（装载和

最终装载系统、配料系统

筛选机等）

木材工业（铁路枕木加工、

打磨技术、木片输送机等）

称重系统

特点

12 种不同直径

HIMMEL-Getriebemotoren® （减速电机）模块化系列中的各种齿轮比

螺旋齿轮传动

磨削齿面，运行平稳

冠状钢外壳，光亮钢，涂有防锈涂层

轴承端盖 TM 60 - TM 165 由铝制成；TM 216 - TM 800 由喷漆灰铸铁或钢制成

钢制夹紧拉钉，涂有防锈涂层

钢齿行星齿轮或正齿轮

镀镍黄铜直电缆接头，带 3 米电缆（TM 60 - TM165）

接线盒（TM216 - TM800）

防护等级 IP65

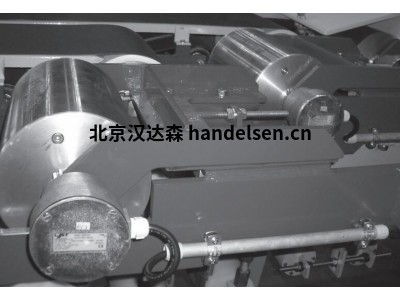

HIMMEL 电动滚筒用于驱动固定式或可移动式输送带，以输送各种散装货物，也可用于无输送带输送系统。

由于其节省空间的设计和对特定运行条件的良好适应性，HIMMEL 电动滚筒在驱动技术领域的应用越来越广泛。几十年来，它在物料输送技术的许多领域都取得了巨大成功。

HIMMEL 电动滚筒的设计方式是将电机和减速器安装在滚筒外壳内，从而形成一个封闭的驱动单元，在很大程度上可抵御外部影响。

即使在恶劣的运行条件下，各个部件的尺寸也能确保较长的使用寿命。最先进的制造方法确保了低噪音、高效率的运行。两侧的夹紧轴颈是扁平的，可使用两件式夹紧轴承进行简单省时的装配。

所有电动滚筒都通过设计为空心轴的夹紧拉钉从接线盒向内置电动马达供电；与普通电动马达一样，主电源连接在固定接线板上。另外，希迈尔电动滚筒也可以设计成带电缆的形式。

由于不存在易磨损的移动传动元件（滑环、电刷），电源无需维护。

海默尔电动滚筒采用全封闭设计，防尘和防喷水等级达到 IP69k。因此适用于室外、多尘或潮湿的房间。

可安装电磁制动器、逆止器和速度监控器。HIMMEL 电动滚筒的设计原理可实现低噪音，由于安装空间小，因此是节省空间的驱动解决方案。
