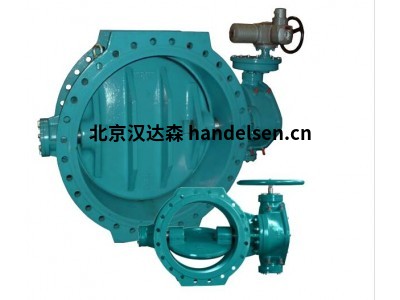

InterApp金属阀体DN 400-2200双偏心蝶阀DN 80-1400非侵蚀性流体

400-2200：

双偏心蝶阀，适用于各种水和其他非侵蚀性流体

产品描述

产品特点

LYSITHEA 是一种双偏心蝶阀，适用于各种水和其他非腐蚀性流体。

和其他非侵蚀性流体。

LYSITHEA - 双偏心蝶阀 DN400-2200 (3000)

PN10/16 PN25 PN40

- 直径 DN 400 - 2200

(直径 DN 2400 - 3000

根据要求）

DN400-800

(DN 900 - 1200

根据要求）

DN400-800

- 面到面尺寸符合 ISO 5752 系列 14

(EN 558-1 系列 14、

DIN 3202 F4)

符合 ISO 5752 系列 14

(EN 558-1 系列 14、

DIN 3202 F4)

符合 ISO 5752 系列 15

(EN 558-1 系列 15、

DIN 3202 F5)

- 最大工作压力 10/16 巴 25 巴 <70°C

16 巴 <200°C

40 巴 <70°C

25 巴 <200°C

- 额定值 PN10、PN16、ANSI cl.150 PN25、ANSI cl.300 PN40、ANSI cl.300

- 顶部法兰符合 EN ISO 5211 标准

- 温度范围 90°C（EPDM），200°C（FPM）

材料规格

项目说明 材料

1+3 本体 + 盘

PN10/16/25 EN-GJS-400-15、GGG40

PN40 S235JR, St37.2

2 阀体阀座表面 铬镍等离子体

4 阀座 EPDM、FPM

5 轴 X20Cr13, 1.4021

6 轴承衬套 CC480K, CuSn10

我们创造创新的解决方案，为可持续发展的未来做出贡献。

InterApp 在全球设计、生产和销售高品质的阀门解决方案。

我们的阀门可用于要求最严格的应用和行业，帮助您以最安全的方式运输和调节液体、气体和固体。

我们的业务遍及全球。

我们与各行各业的工程师、采购部门和项目经理保持着密切的合作关系。我们的共同目标是打造可靠高效的设备，无论您身在何处，我们都能为您提供优质产品。

20-1400：

三偏置金属对金属阀座蝶阀 Titania 是专为确保蒸汽、气体、化工、石化和低温应用中的完美密封性而设计的。

描述

三偏置金属对金属阀座蝶阀 Titania 是专为确保蒸汽、煤气、化工、石油和天然气等介质中的完美密封性而设计的。

设计，以确保在蒸汽、气体、化工、石化和低温应用中的完美密封性、

石化和低温应用中确保完美的密封性。

产品特点

- 阀体类型 T1 对夹、T3 凸耳、T8 法兰

- 端面间尺寸 PN10/16/25/40，符合 EN558-1 标准

ANSI cl.150/300，符合 EN558-1 标准

表 16 用于 T1 Wafer 和 T3 Lug

表 13 用于 T8 法兰

- 顶部法兰，符合 EN ISO 5211 标准

- 额定值 PN10/16/25/40，ANSI cl.150/300

- 最大工作压力 50 巴

- 温度范围 -196°C ... +700°C （根据材料而定

- 密封性测试符合 API 598 标准

- 防火设计符合 BS 6755 第 2-87 部分，以及

修订 2

- ATEX 选项 根据 ATEX 2014/34/EC 执行、

1 区和 21 区 - Gr II，Cat. 2 G/D

蝶阀 TITANIA 符合

安全要求。

设备指令 2014/68/EC (PED) 的安全要求。

附录 1 适用于 1 类和 2 类流体。

三重偏移功能：

紧度

偏移 1E：

旋转中心偏离厚度表面，使整个密封件周围完全接触。

接触整个密封圈。

偏移 2E：

圆盘的旋转中心偏离管道中心线，以便清洁开启阀门。

清洁开口阀。

偏移 3E：

第三个偏移量来自密封锥体的倾斜，可消除卡塞和摩擦。

并在密封件不变形的情况下实现完全密封（固体密封）。

双向密封

关闭时无卡住和摩擦

密封件无变形
