VACUUMSCHMELZE (VAC)非晶和纳米晶磁芯用于工业汽车能源领域

王鹏飞 QQ：2287637057   手机：13001296910 电话：010-64714988-177 传真：010-84786709-667 邮件：sales20@handelsen.cn

好处：

· F 型、R 型和 Z 型磁滞回路

· 广泛的磁芯尺寸和磁导率水平

· 高饱和磁化

· 平温特性

· 环氧涂层或塑料芯盒


VACUUMSCHMELZE (VAC)非晶和纳米晶磁芯工业应用

用于共模噪声抑制的环形磁芯

· 变频器

· 带环氧树脂涂层的磁芯，工作温度高达 120 °C

· 带塑料外壳的磁芯，工作温度高达 130 °C

· 在不同的磁导率水平下提供突出的磁芯尺寸，以优化插入损耗特性与直流偏置能力



VACUUMSCHMELZE (VAC)非晶和纳米晶磁芯汽车应用

用于共模噪声抑制的环形和椭圆形磁芯

· 环境温度： -40 °C < T一个< +105 °C

· 最高连续工作温度 T操作= 130 °C 或 T操作= 150 °C（查看下表）

· 符合 AEC-Q200 汽车标准

· 在 IATF 16949 认证的 VAC 生产设施中生产

· 根据VDA 19第2部分和ZVEI指南“电气工程中的技术清洁度”考虑“技术清洁度”的设计


· 专为高压直流电池的噪声抑制而开发，或在混合动力和电动汽车中驱动逆变器的直流输出以及驱动逆变器的交流输出

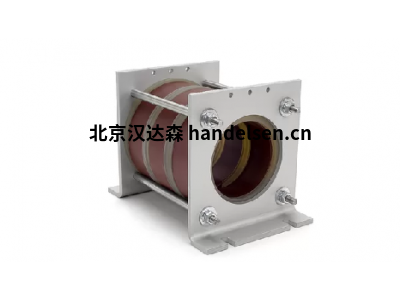

带纳米囊氨酸核心的磁芯堆栈组件

采用组装在一个堆栈中的多个纳米晶磁芯的单圈扼流圈是解决大规模变速驱动器、风力发电机和其他应用中其他原因引起的轴承电流问题或极高共模噪声的有效解决方案。

在这些应用中，谐振现象会产生峰值从10 A到100 A以上的高振幅干扰电流。这些通常采用短电流峰值的形式，因此是高频电流峰值。对于这些应用，VAC提供组装的芯层，可以轻松安全地集成到现有应用中，只需最少的努力。

岩心堆叠有两种尺寸，具有两种不同的通孔直径。它们是定制设计的，允许根据所需的饱和度和所需的电感单独选择磁芯类型和堆叠磁芯的数量（最多 7 件）。

下表显示了现有的核心堆栈。可根据要求提供其他变体。

能源应用

电子式电能表中电流互感器的核心

· 纳米晶和非晶磁芯，即使在直流偏置下也能实现非常小的幅度误差

· 各种负载条件下的低功率和恒定功率误差

· 下表中的各种标准类型



剩余电流断路器 （RCCB） 的磁芯

磁性材料方面的广泛专业知识与扩展的应用知识相结合，使我们能够开发基于纳米晶磁芯的各种创新解决方案，特别是在RCCB应用的磁芯和组件细分市场中。

我们的服务包括：

· 与客户密切合作，实现最佳性能的核心设计

· 技术支持，包括优化电路拓扑的仿真软件

· 我们在斯洛伐克的生产基地提供增值服务，拥有经验丰富的员工和生产知识

· 斯洛伐克和/或马来西亚的大批量生产
