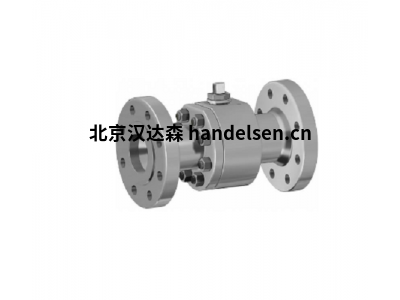

意大利 Omal MAGNUM Wafer 碳钢球阀
意大利 Omal MAGNUM Wafer 碳钢球阀
PN 16-40 ANSI 150-300
意大利 Omal MAGNUM Wafer 碳钢球阀
PN 16-40 ANSI 150-300
优点:
1.防静电装置(球体、阀杆和阀体间存在常电)
此装置可以避免在易燃和/或易爆环境中静电荷的聚集
阀门在整个寿命周期中的接触安全均具有保障
2.双抗磨环
借助更低的扭矩即可操纵阀门;
相较于单环装置,双环的磨损在运行中更低
3.3组密封件组成的V形密封套件和+O形圈
达到较高的循环次数后,仍能保证完美的密封性
4.阀杆密封件上的碟型弹簧
封堵因轴的半周旋转磨损而形成的间隙,避免内容物外泄;
确保雪佛龙密封套件(V形)保持紧致,避免在温差显著的环境中出现内容物外泄。
5.石墨弹性密封件 可选装
确保外端密封性不受阀门所在环境的温差影响
得益于粗加工至细加工的单一定位,实现更高的轴向对齐精度
更佳的阀门寿命
更小的操纵扭矩
依照执行标准,采用NACE规范认证材料打造的碳钢阀体
更佳的耐腐蚀性保障
更强的材料韧性
在OMAL自有设施内完成全部生产流程
对加工各个阶段的最佳管控
按照客户的需求可快速供货
“Fire Safe”认证
阀门在火灾环境下的密封性保障
ATEX认证
可安装于潜在易爆的环境内
“TA LUFT排放泄漏”认证
更高的阀杆外端密封性保障
PED认证
完全符合欧盟有关加压装置的安全条例
最高达SIL3等级的认证
更高的运行安全等级
意大利 Omal MAGNUM Wafer 碳钢球阀
标准配置
• 全包裹式浮动球体,全通径
• TFM 1600密封软座
• 法兰接口标准:EN 1092-1;ASME B16.5
• 使用温度请查阅压力/温度图表
• 压力等级:PN16-40;ANSI 150-300
• 密封等级:EN12266-1 A级
• 截止流体:空气、水、天然气、石油和石化产品。
• EN12266-2 防静电装置
• 阀杆密封:TFM 1600材质多层V形密封套件
• 阀杆额外密封件为FKM材质的O形圈
• 防喷溅阀杆
• 适用于ISO5211执行器的孔位设计
• 封闭角度>7°
• 表面抛光处理
选装执行
• LF2型可在-40℃环境下运行,有关其他法兰接口类型的详情,请联络我司的销售部门
• 加热套。
• 密封件材质:玻璃填料PTFE(RPTFE-GF),碳石墨填料PTFE(RPTFE-CF)。有关其他类型的材料,请联络我司的销售部门
• 单向运行+球体压力补偿孔
• 不锈钢手柄;不锈钢螺母和阀杆弹簧。有关标准之外的材质(阀体/球体/阀杆),请联络我司的销售部门
• 表面处理:镀锌、环氧树脂涂装(有关其他处理方式,请联络我司的销售部门)。
• 可选装ATEX标识和认证
认证
• 符合欧盟《2014/68/UE》加压装置条例。
• 挥发性排放标准 15848 (ISO FE BH-C03-SSA 0)。
• TA-LUFT VDI 2440。
• 防火安全: 10497 Third ed. 2010 / API 607 Sixth ed. 2010。
• 安全等级最高可达SIL 3,符合IEC 61508的规定。
• 符合欧盟《2014/34/UE》ATEX防爆条例,可选装ATEX认证型号。
设计准则
• 阀体厚度满足:ASME B16.34, ASME VIII div.1, EN 12516。
• 材质和评级满足ANSI标准阀门的ASME B16.34规范,PN标准阀门满足EN 12516规范
