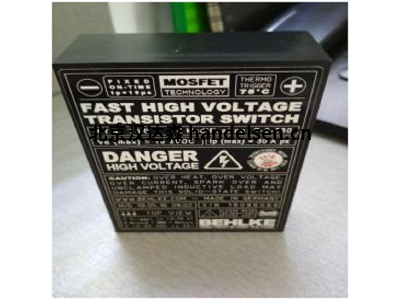

德国BehIke/HTS4006技术资料

产品特点



描述



这里描述的高压开关具有固定的导通时间，非常适合用于快速脉冲和放电应用。与导通时间可变的开关相比，导通时间固定的开关不受开关输出到控制输入的任何反馈影响。即使在最坏的情况下(不良电路布局、长时间开路布线、磁耦合、未定义负载等)，脉冲宽度也是稳定的。).具有固定导通时间的开关具有非常短的上升和传播延迟时间，因此非常适合pockels单元应用。



BEHLKE HTS开关是主动控制装置(无雪崩技术),无论温度、电压或负载条件如何，都表现出高度可靠和可重复的开关行为。与传统的高压开关元件(如气体放电管和火花隙)相比，BEHLKE固态开关不会出现老化效应，其使用寿命比任何其他传统高压开关高出几个数量级。



这些开关非常容易操作，只需要一个简单的+5 VDC辅助电源(4.5至5.5 VDC)和一个TTL兼容的控制触发信号。触发可以是任何持续时间至少为25 ns、振幅为2至10伏的正向脉冲。由于施密特触发器输入特性和的信号放大，开关行为和导通上升时间都不会受到触发脉冲波形的影响。被触发后，开关打开约100纳秒。通过ontime扩展选项OT-1us、OT-10us和OT-100us，可以延长工作时间。更短的导通时间通过OT-25ns、OT-50ns和OT-75ns的导通时间减少选项实现。25 ns至100us之间的任何其他定制导通时间可在选项OT-C下订购，导通时间也可通过选项OT-P(可编程导通时间)在一定范围内调整。一个开关周期后的恢复时间小于330 ns，使得突发频率最高可达3 MHz。通过HFB选项可以实现高达10 MHz的脉冲频率。内部驱动电路提供信号调理和辅助电压监控。



频率限制，以及驱动器和开关温度保护。操作条件由三个内置的发光二极管指示。如果出现故障(辅助电压< 4.5 VDC，频率> f(最大值)且外壳温度> 75°C)，红色LED将指示一个错误，并且在故障状态持续期间，开关分别被抑制至少2秒钟。同时，TTL兼容故障信号出现在引脚4(低电平=故障)。在温度过高的情况下，开关可以锁定几分钟，这取决于单独的冷却条件。绿色LED表示“准备运行”,如果开关被触发，黄色LED闪烁



标准塑料外壳是任何低功率/低频率应用的低成本解决方案，功耗高达5瓦。对于5瓦以上的功耗，有多种冷却选项可供选择。这些选项包括用于液体浸入的铜散热片(选项CF-LC)、用于强制通风的陶瓷散热片(选项CF-C)、用于传统散热器的接地冷却法兰(无电位)(选项GCF)、用于导电水的间接液体冷却(选项ILC)和使用非导电冷却剂的直接液体冷却(例如Galden ),以便在工作频率下实现最佳冷却性能和电容功耗。

电路设计建议



为了实现最短的导通上升时间和最佳的高压脉冲形状，所有引线和电路路径的电感应尽可能低。这可以通过印刷电路板上非常宽和短的电路走线来实现，如果需要，可以分成几层(多层PCB)。零件组件，如RS。CBP和CB必须“无电感”,并且只能用尽可能短的电线/电路走线连接。接地导电走线(包括逻辑接地)必须连接到公共接地点(星型接地)。动态载流电路路径的感应线圈面积应尽可能小。高压接线和控制电路应始终保持适当的距离。关于进一步的设计建议，请参考一般说明。



可选型号



HTS 40-1000-SCR



HTS 60-1000-SCR



HTS 60-100-SCR



HTS 60-200-SCR



HTS 80-200-SCR



HTS 80-500-SCR



HTS 80-1000-SCR



HTS 100-1600-SCR



HTS 120-200-SCR



HTS 120-500-SCR



HTS 40-06



HTS 50-05



HTS 60-04



HTS 80-03



HTS 160-01



HTS 20-08



HTS 30-06



HTS 50-06



HTS 11-14-C



HTS 21-07-C



HTS 31-06-C



HTS 31-05-C



HTS 41-05-C



HTS 61-03-C



HTS 71-02-LC-C



HTS 91-02-C



HTS 121-01-C



HTS 181-01-C



HTS 61-06-C



HTS 101-02-LC-C



HTS 91-05-C



HTS 121-03-C



HTS 181-02-C



HTS 241-01-C



HTS 361-01-C



HTS 11-07-HB-C



HTS 21-07-HB-C



HTS 31-03-HB-C



HTS 31-13-HB-B-C



HTS 41-02-HB-LC-C



HTS 61-01-HB-C



HTS 61-03-HB-C



HTS 71-13-HB-B-C



HTS 91-01-HB-C
