RINGFEDER提供卓越的锁定装置、阻尼解决方案和耦合系统，以满足全球各行各业最苛刻的要求。

凭借近100年的专业知识和经验，杰出的技术诀窍、一流的产品和服务质量以及非凡的客户导向仍然是RINGFEDER公司战略的基本基础。

弹性体颚联轴器TNM

振动阻尼，旋转弹性，故障安全，错位补偿:环形输送机的弹性体颚联轴器®TNM系列–在灵活性、成本效益和性能方面树立全球标准。普遍适用的联轴器可补偿所有方向的轴偏差，并可将工厂机械运行范围内的临界扭转振动转移到不会对传动系统产生不利影响的区域。扭矩通过高质量丁腈橡胶制成的压力加载弹性体传递，这些弹性体连接在一起，形成一个耐油且导电的减震和振动阻尼中间环。这些非常耐用的中间环，尤其是在多部分耦合设计的情况下，可以快速和容易地更换，并提供不同的材料硬度–这取决于客户要求和特定应用的需要。轴向可插拔环形连接器®TNM系列的弹性体联轴器可用于-30°C至+100°C的温度范围以及任何安装位置和旋转方向。

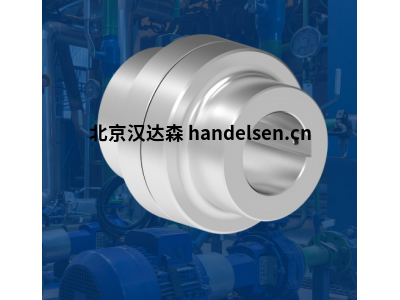

弹性体颚联轴器TNM E

两件式设计-标准轮毂

联轴器环圈®TNM E是一个扭转弹性和防穿刺爪耦合。它在规定的限度内平衡了角度、径向和轴向的轴偏差。联轴器通过合成橡胶(Pb)的可承受压力的弹性缓冲器传递扭矩，这些缓冲器作为中间环连接在一起。弹性中间环可以缓冲冲击和扭转振动；它耐油且导电。该联轴器可用于任何旋转方向和安装位置。



产品特性



两件式设计-标准轮毂。不同硬度的弹性中间环:标准Pb72，硬Pb82。



描述

简单型，带两个单件联轴器轮毂

18种尺寸

最大值内径

d1:19-230毫米；d2:19-230毫米

外径:D1:50-575毫米

全长L:52-488毫米

速度n最大: 1,200-12,5001/分钟

转矩

TKN Pb72:13-27000N.m；

TKN Pb82:20-41，000N.m



一般特征

扭转灵活，可补偿轴的角度、径向和轴向偏差

受压加载的中间环

各种肖氏硬度的弹性体

适用于–30摄氏度至+100摄氏度的温度

弹性环只能通过移动耦合机器的一部分来更换(两部分设计)。

最大孔径。230毫米

扭矩达到T（=knot）海里= 41，000N.m/Tkmax= 97，500N.m

速度高达n最大= 5000转/分



介绍

环形输送机的旋转弹性联轴器®TNM系列在所有方向都是灵活的，因此可以补偿连接机器的角度、平行和轴向轴偏差。例如，不准确的装配、热运动或沉降现象会导致不对准。





避免扭转振动

由于联轴器的旋转弹性，来自工厂机械操作范围的危险扭转振动可以转移到不会产生负面影响的转速范围。弹性中间环具有高材料阻尼能力，这使得联轴器在通过危险速度范围时能够将共振增强保持在一定范围内，从而保护耦合的机器免受损坏。由于材料的阻尼特性，联轴器还能减轻扭矩冲击，并使受冲击激发的振动系统迅速停止。防止了结构噪声的传导。

弹性体材料

合成橡胶用作TNM联轴器弹性元件的材料。通常，它们是导电的，因此可以防止不希望的静电荷。对于环锭翼的弹性元件®TNM联轴器系列，有两种不同的材料硬度作为标准。



Pb 72 -硬度为72肖氏a级的丁腈橡胶(NBR)

Pb 82 -硬度为82肖氏a级的丁腈橡胶(NBR)

单个弹性体材料的弹性由它们的肖氏硬度表示。从这些值可以间接得出关于联轴器能够传递的扭矩及其弹簧刚度的结论。更多详情，请参见技术数据表。





环境条件

所采用的弹性体材料可在–30至+100°c的环境温度范围内可靠运行。如果涉及更高的环境温度，请联系RINGFEDER POWER TRANS MISSION。温度对联轴器尺寸选择的影响在下述设计指令中有更详细的解释。仅允许在正常的工业空气中操作联轴器。侵蚀性介质会侵蚀联轴器部件、螺栓和弹性元件，因此会对联轴器的操作安全造成危险。该联轴
