KTR磁性联轴器 MINEX-SA 34/10-联轴器-联轴器-产品型号-北京汉达森机械技术有限公司

品牌ktr	有效期至长期有效	最后更新2020-01-14 18:34
浏览次数158

KTR磁性联轴器 MINEX-SA 34/10

靳丛伟
QQ：2853369885

手机：15810543160
电话：010-64714988-211
传真：010-64714988-668
邮件：tk1@handelsen.cn

靳丛伟邮箱：tk1@handelsen.cn电话：010-64714988-211

KTR磁性联轴器 MINEX-SA 34/10

德国KTR联轴器相关介绍：

德国KTR联轴器分为：
ROTEX 梅花弹性联轴器，
POLY-NORM 弹性联轴器（示例型号：POLY-NORM -AR）

BOWEX曲面齿联轴器，
GEAREX鼓型齿联轴器(示例型号：GEARex DB 10)

BOWEX FLE-PA柴油机法兰联轴器，
BOWEX ELASTIC高弹性法兰联轴器，
MONOLASTIC小型弹性法兰联轴器，
REVOLEX KX弹性套柱销联轴器，
RADEX-N膜片联轴器，
REGIFLEX-N膜片联轴器，
ROTEX GS无齿隙弹性联轴器，
TOOLFLEX 波纹管联轴器（示例型号：TOOLFLEX 12、TOOLFLEX 16、TOOLFLEX 5、TOOLFLEX 7、TOOLFLEX 9）

RADEX-NC膜片式伺服联轴器，
MINEX-S磁性联轴器（示例型号：MINEX- SB 608、MINEX-SA 224、MINEX-SA 3410）

德国KTR力矩限制器分为：
RUFLEX 力矩限制器，
SYNTEX 力矩限制器，
KTR-SI力矩限制器(示例型号：KTR-SI - FT5、KTR-SI -FT 3)

德国KTR胀紧套分为：
CLAMPEX胀紧套 KTR620，
CLAMPEX胀紧套 KTR603（示例型号：CLAMPEX KTR 603 14 x 38、CLAMPEX KTR 603 16 x 41、CLAMPEX KTR 603 24 x 50），CLAMPEX胀紧套KTR105，
CLAMPEX胀紧套KTR200/201(示例型号：CLAMPEX KTR 201 32 x 60、CLAMPEX KTR 201 42 x 75、CLAMPEX KTR 201 20 x 47)，CLAMPEX胀紧套KTR203/206，
CLAMPEX胀紧套KTR250，
CLAMPEX胀紧套KTR225，
CLAMPEX胀紧套KTR400，
CLAMPEX胀紧套KTR130，
CLAMPEX胀紧套KTR131，
CLAMPEX胀紧套KTR100，
CLAMPEX胀紧套KTR150。

德国KTR万向节分为：
G型和GD型带滑动轴承精密万向节，H型和HD型带滚针轴承精密万向节，GA型和HA型可伸缩精密万向节，精密万向节GR和HR带快速锁紧装置。

德国KTR钟形罩分为：
PK，PL型规格从160，200，250，300，350，400，450，550，660，800，880

德国KTR冷却器分为：
油冷却器-钟形罩内置油冷却器 PIK，
油冷却器—板式换热器 PHE ，
油冷却器-油水冷却器 TAK，
油冷却器-风冷却器。

德国KTR油温控制和监测分为：
液位计-带油温显示型和标准型，
液位温度开关、
透气塞、
油位窥视镜，
油温传感器、
温度开关，
温度控制器，
油温加热器。
德国KTR减振元件分为：
减振元件-电机减振条 DSM，
减振元件-D型和DT/DTV型减振环。

产品功能

没有涡流损失
安全壳护罩不会在联轴器中产生热量
骨折易受损，重量轻，易于操作
对温度和耐压性要求低的最佳解决方案（最高16 bar和+ 130°C）
扭矩范围从10到390 Nm
不需要内部冷却措施
选择扭矩可降低10％至15％
特别适用于干运行驱动器

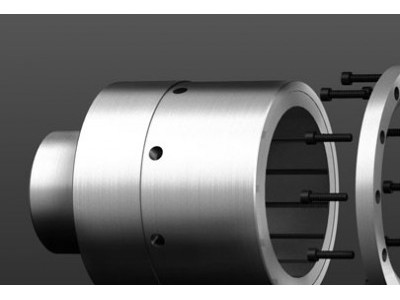

联轴器由外转子和内转子组成。外转子在内侧具有高质量的永磁体，内部转子具有内部转子。外转子通常固定在驱动侧，磁铁粘在键槽中。从动侧内转子的磁铁经过圆柱形研磨，以确保最小的气隙，并通过不受流体影响的磁性外壳封装。在非工作状态下，转子的北极和南极彼此相对，磁场是完全对称的。只有当转子扭转时，磁力线才会移动，因此扭矩通过气隙传递。然后在恒定的扭转角下进行同步操作。如果超过最大耦合扭矩和最大扭转角，则中断动力传递。因此MINEX^®-S提供传动系的过载保护功能。在消除过载原因（例如轴承损坏，内部转子堵塞）后，两个转子可以再次同步并恢复运行。

密封功能

所述MINEX的主要成分^® -S是固定于从动双面动力单元和彼此分开的内部和外部转子的密封外壳。它确保低振动扭矩传输在没有机械连接的情况下工作，并确保产品和大气完全防漏。通过扁平密封或O形环实现密封，因此不需要动态地加载密封元件。

由不锈钢或哈氏合金制成的密封罩提供高耐压和耐温性，适用范围广泛。它们已经在泵和搅拌器的众多应用中证明了它们的价值。在旋转磁场内，它们通常引起涡流的损失，涡流被转换成热量并且可能需要冷却措施。在使用泵的应用中，产生的热量基本上可以通过待泵送的介质消散。选择耦合时需要考虑涡流的损失。

产品功能

没有涡流损失

安全壳护罩不会在联轴器中产生热量

骨折易受损，重量轻，易于操作

对温度和耐压性要求低的最佳解决方案（最高16 bar和+ 130°C）

扭矩范围从10到390 Nm

不需要内部冷却措施

选择扭矩可降低10％至15％

特别适用于干运行驱动器

联轴器由外转子和内转子组成。外转子在内侧具有高质量的永磁体，内部转子具有内部转子。外转子通常固定在驱动侧，磁铁粘在键槽中。从动侧内转子的磁铁经过圆柱形研磨，以确保最小的气隙，并通过不受流体影响的磁性外壳封装。在非工作状态下，转子的北极和南极彼此相对，磁场是完全对称的。只有当转子扭转时，磁力线才会移动，因此扭矩通过气隙传递。然后在恒定的扭转角下进行同步操作。如果超过最大耦合扭矩和最大扭转角，则中断动力传递。因此MINEX?-S提供传动系的过载保护功能。在消除过载原因（例如轴承损坏，内部转子堵塞）后，两个转子可以再次同步并恢复运行。

密封功能

所述MINEX的主要成分? -S是固定于从动双面动力单元和彼此分开的内部和外部转子的密封外壳。它确保低振动扭矩传输在没有机械连接的情况下工作，并确保产品和大气完全防漏。通过扁平密封或O形环实现密封，因此不需要动态地加载密封元件。

由不锈钢或哈氏合金制成的密封罩提供高耐压和耐温性，适用范围广泛。它们已经在泵和搅拌器的众多应用中证明了它们的价值。在旋转磁场内，它们通常引起涡流的损失，涡流被转换成热量并且可能需要冷却措施。在使用泵的应用中，产生的热量基本上可以通过待泵送的介质消散。选择耦合时需要考虑涡流的损失。

KTR其余型号示例:

KTR ROTEX55-98ShA

KTR R 24.28-B-17

KTR ROTEX42-98ShA

KTR PK550

KTR PK400

KTR COUPLINGGS24 98SHA-GS

KTR COUPLINGROTEX 19ST 98SHA1-D20/1a-D24PC2

KTR ROTEX19

KTR ROTEX 24 ST 92SHA 1-DIA24/1-DIA28

KTR ROTEX90 98SHA

KTR ROTEX28

KTR ROTEX-42GG25 12NR

KTR ROTEX 75 ST 95SHA

KTR ROTEX 90 ST 95SHA

KTR ROTEX 65 ST 95SHA

KTR ROTEX 42 ST 98SHA

KTR ROTEX 48 ST 98SHA

KTR ROTEX 42 ST 98SHA

KTR R 75 SPIDER 95SHA

KTR R 90 SPIDER 95SHA

KTR R 65 SPIDER 95SHA

KTR R 48 SPIDER 95SHA

KTR ROTEX-19。

KTR ROTEX-65..

KTR ROTEX38

KTR ROTEX24

KTR BOWEX

KTR GEAREX

KTR BOWEX

KTR BOWEX ELASTIC

KTR MONOLASTIC

KTR REVOLEX KX

KTR TOOLFLEX

KTR BoWex 28 AS

KTR BoWex 32 AS

KTR BoWex 45 AS

KTR BoWex 65 AS

KTR BoWex 80 AS

KTR BoWex 125 AS

KTR BoWex 24 SG

KTR BoWex 45 SG

KTR BoWex 65 SG

KTR BoWex 100 SG

KTR BoWex 125 SG

KTR BoWex 24 SSR

KTR BoWex 28 CD

KTR BoWex 45 CD

KTR BoWex 65 CD

KTR BoWex 80 CD

KTR ROTEX55-98ShA 31.75

ktr ROTEX55-98ShA 31.75

ktr COUPLINGGS24/28 98SHA-GS 2,5-D24H7 2,5-D17H7PC2

ktr COUPLINGROTEX 19ST 98SHA1-D20/1a-D24PC2

ktr ROTEX19

ktr ROTEX 24 ST 92SHA 1-DIA24/1-DIA28

ktr ROTEX90 98SHA

ktr IR400-U-A01-02

ktr NVT-37-9

ktr ROTEX28

ktr ROTEX-42GG25 12NR

ktr ROTEX 75 ST 95SHA 80dia100/50dia85

ktr ROTEX 90 ST 95SHA 80dia125/50dia100

ktr ROTEX 65 ST 95SHA 75dia100/50dia75

ktr ROTEX 42 ST 98SHA 48dia75/40dia50

ktr ROTEX 48 ST 98SHA 60dia80/40dia56

ktr ROTEX 42 ST 98SHA 55dia75/50dia50

ktr 75 SPIDER 95SHA

ktr R 90 SPIDER 95SHA

ktr R 65 SPIDER 95SHA

ktr R 48 SPIDER 95SHA

ktr ROTEX-19

ktr ROTEX-65

ktr ROTEX38 42dia70/22dia45(PK350)

ktr ROTEX24 19dia30/19dia30(PK200)

KTR200

KTR201

ROTEX14AI92 sha92 sha 1a

ROTEX19AI92 sha92 sha 1a

ROTEX24AI92 sha92 sha 1a

ROTEX28AI92 sha92 sha 1a

ROTEX38GJL92 sha92 sha 1a

ROTEX42GJL92 sha92 sha 1a

ROTEX48GJL92 sha92 sha 1a

ROTEX55GJL92 sha92 sha 1a

ROTEX65GJL92 sha92 sha 1a

ROTEX75GJL92 sha92 sha 1a

ROTEX90GJL92 sha92 sha 1a

ROTEX100GJS92 sha92 sha 1a

ROTEX110GJS92 sha92 sha 1a

ROTEX125GJS92 sha92 sha 1a

ROTEX140GJS92 sha92 sha 1a

ROTEX160GJS92 sha92 sha 1a

ROTEX180GJS92 sha92 sha 1a

ROTEX14AI98 sha98 sha 1a

ROTEX19AI98 sha98 sha 1a

ROTEX24AI98 sha98 sha 1a

ROTEX28AI98 sha98 sha 1a

ROTEX38GJL98 sha98 sha 1a

ROTEX42GJL98 sha98 sha 1a

ROTEX48GJL98 sha98 sha 1a

ROTEX55GJL98 sha98 sha 1a

ROTEX65GJL98 sha98 sha 1a

ROTEX75GJL98 sha98 sha 1a

ROTEX90GJL98 sha98 sha 1a

ROTEX100GJS98 sha98 sha 1a

ROTEX110GJS98 sha98 sha 1a

ROTEX125GJS98 sha98 sha 1a

ROTEX140GJS98 sha98 sha 1a

ROTEX160GJS98 sha98 sha 1a

ROTEX180GJS98 sha98 sha 1a

ROTEX14AI64 sha64 sha 1a

ROTEX19AI64 sha64 sha 1a

ROTEX24AI64 sha64 sha 1a

ROTEX28AI64 sha64 sha 1a

ROTEX38GJL64 sha64 sha 1a

ROTEX42GJL64 sha64 sha 1a

ROTEX48GJL64 sha64 sha 1a

ROTEX55GJL64 sha64 sha 1a

ROTEX65GJL64 sha64 sha 1a

ROTEX75GJL64 sha64 sha 1a

ROTEX90GJL64 sha64 sha 1a

ROTEX100GJS64 sha64 sha 1a

ROTEX110GJS64 sha64 sha 1a

ROTEX125GJS64 sha64 sha 1a

ROTEX140GJS64 sha64 sha 1a

ROTEX160GJS64 sha64 sha 1a

ROTEX180GJS64 sha64 sha 1a

ROTEX14 64 sha 64 sha 1a

ROTEX19 64 sha 64 sha 1a

ROTEX24 64 sha 64 sha 1a

ROTEX28 64 sha 64 sha 1a

ROTEX38 64 sha 64 sha 1a

ROTEX42 64 sha 64 sha 1a

ROTEX48 64 sha 64 sha 1a

ROTEX55 64 sha 64 sha 1a

ROTEX65 64 sha 64 sha 1a

ROTEX75 64 sha 64 sha 1a

ROTEX90 64 sha 64 sha 1a

ROTEX100 64 sha 64 sha 1a

ROTEX110 64 sha 64 sha 1a

ROTEX125 64 sha 64 sha 1a

ROTEX140 64 sha 64 sha 1a

ROTEX160 64 sha 64 sha 1a

ROTEX180 64 sha 64 sha 1a

ROTEX14 64 sha 64 sha-1

ROTEX19 64 sha 64 sha-1

ROTEX24 64 sha 64 sha-1

ROTEX28 64 sha 64 sha-1

ROTEX38 64 sha 64 sha-1

ROTEX42 64 sha 64 sha-1

ROTEX48 64 sha 64 sha-1

ROTEX55 64 sha 64 sha-1

ROTEX65 64 sha 64 sha-1

ROTEX75 64 sha 64 sha-1

ROTEX90 64 sha 64 sha-1

ROTEX100 64 sha 64 sha-1

ROTEX110 64 sha 64 sha-1

ROTEX125 64 sha 64 sha-1

ROTEX140 64 sha 64 sha-1

ROTEX160 64 sha 64 sha-1

ROTEX180 64 sha 64 sha-1

ROTEX14 64 sha 64 sha 6.0

ROTEX19 64 sha 64 sha 6.0

ROTEX24 64 sha 64 sha 6.0

ROTEX28 64 sha 64 sha 6.0

ROTEX38 64 sha 64 sha 6.0

ROTEX42 64 sha 64 sha 6.0

ROTEX48 64 sha 64 sha 6.0

ROTEX55 64 sha 64 sha 6.0

ROTEX65 64 sha 64 sha 6.0

ROTEX75 64 sha 64 sha 6.0

ROTEX90 64 sha 64 sha 6.0

ROTEX100 64 sha 64 sha 6.0

ROTEX110 64 sha 64 sha 6.0

ROTEX125 64 sha 64 sha 6.0

ROTEX140 64 sha 64 sha 6.0

ROTEX160 64 sha 64 sha 6.0

ROTEX180 64 sha 64 sha 6.0

ROTEX GS14 64 sha 64 sha 6.0

ROTEX GS19 64 sha 64 sha 6.0

ROTEX GS24 64 sha 64 sha 6.0

ROTEX GS28 64 sha 64 sha 6.0

ROTEX GS38 64 sha 64 sha 6.0

ROTEX GS42 64 sha 64 sha 6.0

ROTEX GS48 64 sha 64 sha 6.0

ROTEX GS55 64 sha 64 sha 6.0

ROTEX GS65 64 sha 64 sha 6.0

ROTEX GS75 64 sha 64 sha 6.0

ROTEX GS90 64 sha 64 sha 6.0

ROTEX GS14 98 sha 98 sha 6.0

ROTEX GS19 98 sha 98 sha 6.0

ROTEX GS24 98 sha 98 sha 6.0

ROTEX GS28 98 sha 98 sha 6.0

ROTEX GS38 98 sha 98 sha 6.0

ROTEX GS42 98 sha 98 sha 6.0

ROTEX GS48 98 sha 98 sha 6.0

ROTEX GS55 98 sha 98 sha 6.0

ROTEX GS65 98 sha 98 sha 6.0

ROTEX GS75 98 sha 98 sha 6.0

ROTEX GS90 98 sha 98 sha 6.0

ROTEX GS14 92 sha 92 sha 6.0

ROTEX GS19 92 sha 92 sha 6.0

ROTEX GS24 92 sha 92 sha 6.0

ROTEX GS28 92 sha 92 sha 6.0

ROTEX GS38 92 sha 92 sha 6.0

ROTEX GS42 92 sha 92 sha 6.0

ROTEX GS48 92 sha 92 sha 6.0

ROTEX GS55 92 sha 92 sha 6.0

ROTEX GS65 92 sha 92 sha 6.0

ROTEX GS75 92 sha 92 sha 6.0

ROTEX GS90 92 sha 92 sha 6.0

ROTEX GS14 92 sha 92 sha 2.8

ROTEX GS19 92 sha 92 sha 2.8

ROTEX GS24 92 sha 92 sha 2.8

ROTEX GS28 92 sha 92 sha 2.8

ROTEX GS38 92 sha 92 sha 2.8

ROTEX GS42 92 sha 92 sha 2.8

ROTEX GS48 92 sha 92 sha 2.8

ROTEX GS55 92 sha 92 sha 2.8

ROTEX GS65 92 sha 92 sha 2.8

ROTEX GS75 92 sha 92 sha 2.8

ROTEX GS90 92 sha 92 sha 2.8

ROTEX GS14 98 sha 98 sha 2.8

ROTEX GS19 98 sha 98 sha 2.8

ROTEX GS24 98 sha 98 sha 2.8

ROTEX GS28 98 sha 98 sha 2.8

ROTEX GS38 98 sha 98 sha 2.8

ROTEX GS42 98 sha 98 sha 2.8

ROTEX GS48 98 sha 98 sha 2.8

ROTEX GS55 98 sha 98 sha 2.8

ROTEX GS65 98 sha 98 sha 2.8

ROTEX GS75 98 sha 98 sha 2.8

ROTEX GS90 98 sha 98 sha 2.8

KTR磁性联轴器 MINEX-SA 34/10

KTR磁性联轴器 MINEX-SA 34/10

密封功能
