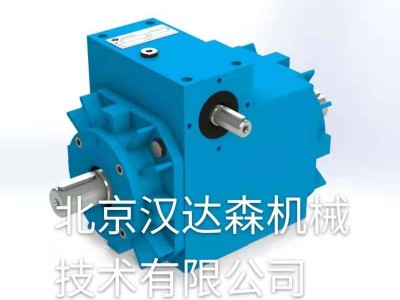

unimec 意大利 高科技聚合体螺旋千斤顶系列 尺寸740 TPR型
| 陈聪霞 QQ：2850590593 手机：18518172431 电话：010-64717020-178 传真：010-84786709-666 邮件：sales17@handelsen.cn |
 |
高性价比的新型梯形螺旋千斤顶系列：Aleph系列。这条新生产线包括两种尺寸，其独特之处在于某些组件是由具有很高机械特性的高科技聚合物制成的。Aleph系列螺旋千斤顶的结构与全金属螺旋千斤顶非常相似，具有相同的负荷处理功能，并且还具有相同的不可逆性
高科技聚合体螺旋千斤顶
740号
1.8吨-18 kN
TPR型
portant;">用料
| 材料 | 规范性 | 规格 | 适应症 | |
|---|---|---|---|---|
| 虫 | 16镍铬4 | EN 10084：2008 | 渗碳合金钢 | 经过表面硬化处理并在牙齿和刀柄上磨削 |
| 螺纹主轴 | C45 | EN 10083-2：2006 | 碳素钢 | Tr 40x7（ISO 2901：2016）-轧制或机加工 |
| 卡特 | 高科技聚合体 | 聚芳酰胺 | 由2个半壳制成 | |
| 坚果 | 高科技聚合体 | 聚芳酰胺 | 玻璃纤维增强 | |
| 车轮磨损 | 高科技聚合体 | 聚芳酰胺 | 玻璃纤维增强 |
一般特征
| 工作温度[°C] | -20°C / 50°C |
|---|---|
| 静载荷（牵引或压缩） | 30千牛 |
| 动载荷（牵引或压缩） | 18千牛 |
| 最大输入速度 | 1800转 |
| 主变速箱重量 | 3公斤 |
| 梯形螺杆重量 | 9公斤/米 |
| 最大负载时的防旋转扭矩 | 165牛顿米 |
| 最大容许静态侧向载荷 | 300牛 |
| 中心到中心直径 | 70毫米 |
| 蜗杆上的最大径向载荷 | 600牛顿 |
| 标准工作条件 | 25°C-servizio 10％ |
具体特点
| 标称比 | |||
|---|---|---|---|
| 1/5 | 1/10 | 1/30 | |
| 实际比率 | 1/5 | 1/10 | 1/30 |
| 蠕虫每转翻译 | 1,4毫米 | 0,7毫米 | 0.23毫米 |
| 效率 | 28％ | 25％ | 18％ |
| 启动效率 | 20％ | 18％ | 13％ |
| 最大线速度 | 2520 | 1260 | 420 |
| 最大负载扭矩 | 40牛顿米 | 23牛顿米 | 11牛顿米 |
| 蜗杆最大扭矩 | 490牛顿米 | 128牛顿米 | 154牛顿米 |
| 空载扭矩 | 0.65牛米 | 0.45牛顿米 | 0.35牛米 |
欧拉定律（安全系数= 2；动态压缩载荷）
极限载荷1（红色）-2（蓝色）-3（绿色）
C =载荷[kN]
L =梯形螺钉的总长度[mm]
功率曲线
品红色区域表示潜在的加热危险。工作周期必须仔细分析。
VR =蜗杆转速[rpm]
VL =主轴平移速度[mm / min]
P =要求的输入功率[kW]
电机型号
| 国际电工委员会 | 蜗杆内径 | 中心直径 | 标称功率（4极电机） | |
|---|---|---|---|---|
 |
IEC 80 B5 | 19毫米 | 130毫米/ 80毫米 | 1,1千瓦 |
施工形式
形式B
形式D
格式S
格式MBD
形式医学博士
形式MS
