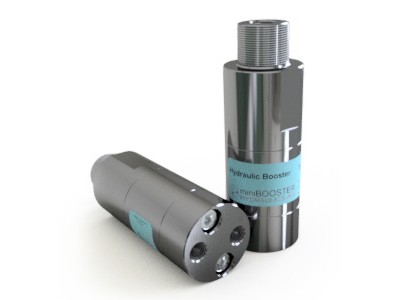

miniBOOSTER增压器 HC1W
| 高伟 QQ：2853369888 手机：17710704891 电话：010-64714988-215 传真：010-64714988668 邮件：tk5@handelsen.cn |
 |
miniBOOSTER增压器 HC1W
MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内，公司名称为 Iversen Hydraulics ApS。2000 年，公司更名为 miniBOOSTER Hydraulics A/S。在这期间，miniBOOSTER 产品逐渐被各个领域采用，并开发出产品应用程序。因此，我们成功地成长为全球往复式增压器制造商，产品通过全球销售网络行销世界各地。现在，miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证，并且骄傲地成为几大关键应用领域的认可
基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。
在系统压力下，液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器，然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力，高压侧 H 的压力增加，直至达到液压泵提供的压力。达到液压泵提供的压力后，止回阀 KV1 和 DV 关闭，液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后，活塞向下运动。
当活塞向下运动到***底端后，先导供油 1 压力增大，从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2，活塞向上运动，从而以更大的压力输送流体。***终，压力由低压活塞 LP 与高压活塞 HP 的空间比决定。
一旦高压活塞 HP 运动到顶端，先导供油 1 将连接到油箱，双稳态阀 BV1 返回原始位置，循环重复进行，直至到达要求的终端压力。达到终端压力后，增压器停止运行，并且只有在需要维持高压侧 H 的压力时才再次运行。
压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源，将端口 IN 连接到油箱，先导供油 3 的压力将会增大，从而允许高压侧 H 的流体流回油箱。
MiniBOOSTER 产品分类
1. 不锈钢增压器5个系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型号：HC7W 6.6 A 11）
A系列HC1W 型号：HC1W1.2A 1
2. 带滤芯增压器4个系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型号：HC7-9 6.6 B 9）
3. 双媒介增压器3个系列：HC2D系列（示例型号：HC2DHW4A 1），HC6D系列，HC9D系列（示例型号：HC9D2W 5.2 A 1）
4. 油增压-HC增压器： HC1系列，HC2系列（示例型号：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列
5. 增强系统-HC增压器4个系列：HC22系列，HC25系列（示例型号：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型号：HC63-013 20 A 1、HC63-013 8.2 A 1)系列
6. 增压系统M-HC增压器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型号：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便携式增压器系统 M-HC7 800bar系列，便携式增压器系统 M-HC7 2000bar系列，增压器系统 M-HC6系列
HC1W版本：9种不同的增压系数
P in：20 - 207 bar（入口压力）
P RETURN：尽可能低（回油箱压力）
P H：最大800 bar（出口压力）
P OUTLET：PH =（PIN - PRETURN）×I（强化）
安装：内联管
A型=没有放泄阀
B型=带放空阀
G模型=直接按比例控制
材料证书3.1的要求。
描述
HC1W是最紧凑的miniBOOSTER 316L不锈钢，重量只有0.7公斤。 它非常适合用于需要将设备安装在工具，电源组件或其他设备上的应用。
HC1W将供油压力提高到更高的出口压力，并自动补偿油的消耗量以保持高压。 出口压力的调节是通过改变供应压力来进行的。
|
增压系数 |
最大出口流量 |
最大入口流量 l/min |
|
1.2 |
0.5 |
8.0 |
|
1.5 |
0.5 |
8.0 |
|
2.0 |
0.5 |
8.0 |
|
2.8 |
0.5 |
8.0 |
|
3.3 |
0.5 |
8.0 |
|
4.0 |
0.4 |
8.0 |
|
4.8 |
0.4 |
8.0 |
|
6.2 |
0.3 |
8.0 |
|
7.5 |
0.3 |
8.0 |
功能
基本操作在功能图中进行了说明。 油通过方向阀CV进入IN端口，通过止回阀KV1，KV2和DV自由流动到高压侧H.在这种情况下，通过增压器的最大流量实现了快速前进功能。
当在高压侧H达到泵压时，阀KV1，KV2和DV将关闭。 最终压力将由摆动泵单元OP实现。 当达到高压侧H的最终压力时，装置将自动失速。 如果由于消耗或泄漏导致高压侧压力降，则OP阀将自动运行以保持最终压力。
功能图
连接方式
|
连接 |
IN / R |
H |
|
1 |
1/8" BSPP |
1/4" BSPP |
最大紧固扭矩 BSPP
|
IN / R |
H |
|
|
1/8" BSPP |
1/4" BSPP |
|
|
不锈钢垫圈 |
2.0 da/Nm |
4.0 da/Nm |
|
带切边 |
2.0 da/Nm |
4.0 da/Nm |
最大紧固扭矩 UNF
|
IN / R |
H |
|
|
3/8-24" UNF |
9/16-18" UNF |
|
|
O型全 |
1.5 da/Nm |
3.5 da/Nm |
流体和材料
请参阅：一般规格
