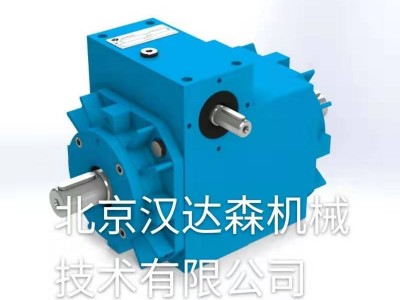

unimec 意大利 梯形螺旋千斤顶系列 尺寸8010 TPR型
unimec 意大利 梯形螺旋千斤顶系列 尺寸8010 TPR型
食品药品
梯形螺旋千斤顶
尺寸8010
25吨-250 kN
TPR型
portant;">用料
| 材料 | 规范性 | 规格 | 适应症 | |
|---|---|---|---|---|
| 虫 | 16镍铬4 | EN 10084：2008 | 渗碳合金钢 | 经过表面硬化处理并在牙齿和刀柄上磨削 |
| 车轮磨损 | CuAl10Fe2-GM | EN 1982：2008 | 铝青铜 | 冷成型 |
| 坚果 | CuAl10Fe2-GM | EN 1982：2008 | 铝青铜 | 冷成型 |
| 螺纹主轴 | C45 | EN 10083-2：2006 | 碳素钢 | Tr 80x10（ISO 2901：2016）-轧制或机加工 |
| 卡特 | GJL 250 | EN 1561：2011 | 灰铸铁 | 在6面完全加工 |
| 润滑剂 | Unimec Mark CA | 钙基润滑脂 | 2公斤 |
一般特征
| 静载荷（牵引或压缩） | 350千牛 |
|---|---|
| 动载荷（牵引或压缩） | 250千牛 |
| 最大输入速度 | 1800转 |
| 主变速箱重量 | 62公斤 |
| 梯形螺杆重量 | 37千克/平方米 |
| 最大负载时的防旋转扭矩 | 1530 Nm |
| 最大容许静态侧向载荷 | 4千牛 |
| 中心到中心直径 | 90毫米 |
| 蜗杆上的最大径向载荷 | 900牛 |
| 标准工作条件 | 25°C-servizio 10％ |
具体特点
| 标称比 | |||
|---|---|---|---|
| 1/5 | 1/10 | 1/30 | |
| 实际比率 | 1 / 5,2 | 1 / 9,67 | 1/30 |
| 蠕虫每转翻译 | 1,92毫米 | 1,03毫米 | 0.33毫米 |
| 效率 | 22％ | 20％ | 14％ |
| 启动效率 | 14％ | 13％ | 9％ |
| 最大线速度 | 2000 | 1500 | 600 |
| 最大负载扭矩 | 360牛顿米 | 200牛顿米 | 95牛顿米 |
| 蜗杆最大扭矩 | 850牛顿米 | 850牛顿米 | 490牛顿米 |
| 空载扭矩 | 3,5牛米 | 2,7牛米 | 1,95牛米 |
欧拉定律（安全系数= 2；动态压缩载荷）
极限载荷1（红色）-2（蓝色）-3（绿色）
C =载荷[kN]
L =梯形螺钉的总长度[mm]
功率曲线
品红色区域表示潜在的加热危险。工作周期必须仔细分析。
VR =蜗杆转速[rpm]
VL =主轴平移速度[mm / min]
P =要求的输入功率[kW]
电机型号
| 国际电工委员会 | 蜗杆内径 | 中心直径 | 标称功率（4极电机） | |
|---|---|---|---|---|
 |
IEC 100-112 B5 / B14 | 28毫米 | 180毫米/ 110毫米 | 5千瓦 |
| IEC 132 B5 / B14 | 38毫米 | 230毫米/ 130毫米 | 9.2千瓦 | |
 |
IEC 160 B5 / B14 | 42毫米 | 250毫米/ 180毫米 | 15千瓦 |
| IEC 180 B5 | 48毫米 | 250毫米 | 22千瓦 |
施工形式
格式S
形式B
形式D
格式MBD
形式医学博士
形式MS
格式MBS
具体配件
该产品可用的附件如下所示
portant; margin-bottom: 0px !important;">安全
portant; margin-bottom: 0px !important;">部件
portant; margin-bottom: 0px !important;">保护
portant; margin-bottom: 0px !important;">振荡配置
portant; margin-bottom: 0px !important;">控制与监控
portant; margin-bottom: 0px !important;">高温
portant; margin-bottom: 0px !important;">食品药品
portant; margin-bottom: 0px !important;">防腐蚀
portant; margin-bottom: 0px !important;">润滑方式
食品药品
NLY镍涂层处理
LUBS特种润滑剂
PE弹性波纹管保护
GV氟橡胶密封
UBS特种润滑剂
VE环氧画
控制与监
CR旋转控制装置
CSU-TPR自动磨损控制安全螺母
CT温度控制
CTC螺母温度控制
RG-TPR轴向游隙补偿螺母
振荡配置
CHA自对准螺母
P侧销
Anello di battuta della vite senza fine AB
CAPP蜗杆螺丝保护盖
PE弹性波纹管保护
部件
SP安装板
TPN梯形螺纹端接
TC低无螺纹端接
Anello di battuta della vite senza fine AB
CHA自对准螺母
P侧销
FP通孔
FD快速断开系统
DA双动
TSC轴承支撑端接
安全
CS-TPR手动磨损控制安全螺母
CAPP蜗杆螺丝保护盖
CSU-TPR自动磨损控制安全螺母
CT温度控制
CTC螺母温度控制
PE弹性波纹管保护
PE弹性波纹管保护
