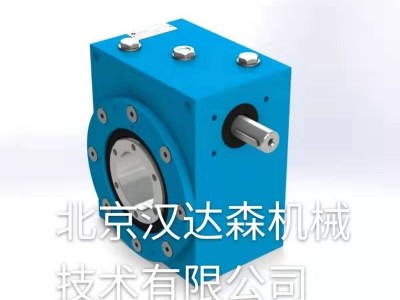

unimec 意大利 梯形螺旋千斤顶系列 尺寸14014 TPR型
| 陈聪霞 QQ：2850590593 手机：18518172431 电话：010-64717020-178 传真：010-84786709-666 邮件：sales17@handelsen.cn |
 |
梯形螺旋千斤顶
尺寸14014
80吨-800 kN
TPR型
| 材料 | 规范性 | 规格 | 适应症 | |
|---|---|---|---|---|
| 虫 | 16镍铬4 | EN 10084：2008 | 渗碳合金钢 | 经过表面硬化处理并在牙齿和刀柄上磨削 |
| 车轮磨损 | CuAl10Fe2-GZ | EN 1982：2008 | 铝青铜 | 离心式 |
| 坚果 | CuAl10Fe2-GZ | EN 1982：2008 | 铝青铜 | 离心式 |
| 螺纹主轴 | C45 | EN 10083-2：2006 | 碳素钢 | Tr 140x14（ISO 2901：2016）-轧制或机加工 |
| 卡特 | S235 J0 | EN 10025-2：2005 | 焊接碳钢 | 在6面完全加工 |
| 润滑剂 | Unimec Mark CA | 钙基润滑脂 | 14公斤 |
一般特征
| 工作温度[°C] | -10°C / 80°C |
|---|---|
| 静载荷（牵引或压缩） | 1200千牛 |
| 动载荷（牵引或压缩） | 800千牛 |
| 最大输入速度 | 1800转 |
| 主变速箱重量 | 550公斤 |
| 梯形螺杆重量 | 110千克/平方米 |
| 最大负载时的防旋转扭矩 | 8100牛顿米 |
| 最大容许静态侧向载荷 | 20千牛 |
| 中心到中心直径 | 200毫米 |
| 蜗杆上的最大径向载荷 | 3千牛 |
| 标准工作条件 | 25°C-servizio 10％ |
具体特点
| 标称比 | ||
|---|---|---|
| 1/12 | 1/36 | |
| 实际比率 | 1/12 | 1/36 |
| 蠕虫每转翻译 | 1.16毫米 | 0,38毫米 |
| 效率 | 16％ | 10％ |
| 启动效率 | 10％ | 6％ |
| 最大线速度 | 1200 | 600 |
| 最大负载扭矩 | 930 Nm | 500牛顿米 |
| 蜗杆最大扭矩 | 8200 Nm | 9800 Nm |
| 空载扭矩 | 7.2牛米 | 5牛顿米 |
欧拉定律（安全系数= 2；动态压缩载荷）
极限载荷1（红色）-2（蓝色）-3（绿色）
C =载荷[kN]
L =梯形螺钉的总长度[mm]
功率曲线
品红色区域表示潜在的加热危险。工作周期必须仔细分析。
VR =蜗杆转速[rpm]
VL =主轴平移速度[mm / min]
P =要求的输入功率[kW]
施工形式
格式S
形式B
形式D
具体配件
该产品可用的附件如下所示
