miniBOOSTER增压器HC2DHW4A 1

MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内，公司名称为 Iversen Hydraulics ApS。2000 年，公司更名为 miniBOOSTER Hydraulics A/S。在这期间，miniBOOSTER 产品逐渐被各个领域采用，并开发出产品应用程序。因此，我们成功地成长为全球往复式增压器制造商，产品通过全球销售网络行销世界各地。现在，miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证，并且骄傲地成为几大关键应用领域的认可

　　基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。

　　在系统压力下，液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器，然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力，高压侧 H 的压力增加，直至达到液压泵提供的压力。达到液压泵提供的压力后，止回阀 KV1 和 DV 关闭，液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后，活塞向下运动。

　　当活塞向下运动到***底端后，先导供油 1 压力增大，从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2，活塞向上运动，从而以更大的压力输送流体。***终，压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

　　一旦高压活塞 HP 运动到顶端，先导供油 1 将连接到油箱，双稳态阀 BV1 返回原始位置，循环重复进行，直至到达要求的终端压力。达到终端压力后，增压器停止运行，并且只有在需要维持高压侧 H 的压力时才再次运行。

　　压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源，将端口 IN 连接到油箱，先导供油 3 的压力将会增大，从而允许高压侧 H 的流体流回油箱。

　MiniBOOSTER 产品分类

　　1. 不锈钢增压器5个系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型号：HC7W 6.6 A 11）

　　A系列HC1W 型号：HC1W1.2A 1

　　2. 带滤芯增压器4个系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型号：HC7-9 6.6 B 9）

　　3. 双媒介增压器3个系列：HC2D系列（示例型号：HC2DHW4A 1），HC6D系列，HC9D系列（示例型号：HC9D2W 5.2 A 1）

　　4. 油增压-HC增压器： HC1系列，HC2系列（示例型号：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

　　5. 增强系统-HC增压器4个系列：HC22系列，HC25系列（示例型号：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型号：HC63-013 20 A 1、HC63-013 8.2 A 1)系列

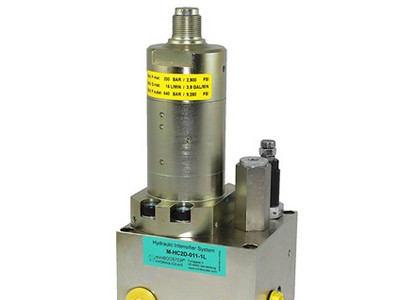

　　6. 增压系统M-HC增压器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型号：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便携式增压器系统 M-HC7 800bar系列，便携式增压器系统 M-HC7 2000bar系列，增压器系统 M-HC6系列

　　型号                  增压系数 i                泄流阀             连接             型号

　　HC2DHW         4.0                          A = (无) / A 型      1             HC2DHW4A 1

　　HC2DHW版本：5个不同的增强因子

　　PIN：入口压力20-207巴

　　PH：最大1380bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)I(强化)

　　安装：内联管

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　材料证书3.1根据要求

　　描述

　　HC2DHW是一款双作用不锈钢装置，能够在高压端提供高达5.0 l / min的流量。 与其他miniBOOSTER型号一样，HC2DHW将供油压力提高到更高的出口压力，并自动补偿油的消耗量以保持高压。 出口压力的调节是通过改变供应压力来进行的。 相对于其流动能力，HC2DHW是一个重量为8.0千克的紧凑型设备。

　　功能

　　基本操作在功能图中进行了说明。 油通过换向阀CV输入IN端口，通过单向阀2x KV1，2x KV2和DV自由流动到高压侧H.在这种情况下，通过增压器实现最大流量，从而实现快进功能。

　　当在高压侧H达到泵压时，阀KV1，KV2和DV将关闭。 最终的压力将由振荡泵单元OP1和OP2轮流实现。 当达到高压侧H的最终压力时，装置将自动失速。 如果由于消耗或泄漏导致高压侧压力下降，OP1和OP2将自动运行以保持最终压力。 可以将高压接头H更换到增压器的另一端。

　　功能图

　　连接类型

　　ConnectionIN / RI1 / I2

　　11/4" BSPP1/8" BSPP

　　最大拧紧扭矩 BSPP

　　IN / RI1 / I2

　　1/4" BSPP1/8" BSPP

　　with stainless steel washer4.0 da/Nm2.0 da/Nm

　　高压适配器

　　Ordering codeMale connection 1Female connection 2Max. pressure

　　7W-431M22 x 1.5Plug2,000 bar

　　7W-432M22 x 1.59/16-18 UNF2,000 bar

　　7W-433M22 x 1.51/4" BSPP2,000 bar

　　7W-436M22 x 1.5M16 x 1.52,000 bar

　　7W-444M22 x 1.51/2" BSPP2,000 bar
