RINGFEDER齿轮联轴器TNZ ZCA简介
| 吴亚男 QQ：2853369884 手机：17718583804 电话：010-64714988-212 传真：010-64714988-668 邮件：tk2@handelsen.cn |
 |
RINGFEDER齿轮联轴器TNZ ZCA简介
标准轮毂
所述RINGFEDER ® TNZ ZCA联轴器是扭转刚性的齿轮联轴器设计为具有一些间隙和由两个被连接tted螺栓连接的两个半联轴器。
不同于TNZ ZCA耦合，RINGFEDER ® TNZ ZCB带有一个用螺栓固定的O形环载体，其通过改变安装顺序便于安装。要安装联轴器，请拧下盖子并将其放在轴上。将轮毂安装到轴上，将套筒滑到轮毂上，然后将O形圈支架固定到套筒上。当涉及大型联轴器时，这种安装方式是有利的。
RINGFEDER齿轮联轴器TNZ ZCA简介
特点
一般特征
优质钢制扭转刚性齿轮联轴器
非常紧凑的设计可实现高功率密度
补偿角度，径向和轴向轴偏移
如果使用特殊密封件，则适用于高+120°C的温度
可提供分体式套筒（ZCA / ZCB-ZCA型号范围也可提供ZCB设计）和单件套筒（ZCH）
无需移动连接的机器即可更换弹性O形圈
钻孔大270毫米
扭矩高达T Kn = 195,000 Nm / T Kmax = 390,000 Nm
速度高达n max = 6,000 rpm
一般说明
所述RINGFEDER ® TNZ耦合是扭转刚性的双万向节齿轮联轴器。
齿轮
联轴器壳体的内齿是平直的，而轮毂的齿是外齿，其半径可变。结果，轮毂可以在壳体内空间地移动，从而在指定的公差内补偿邻接的轴端的角度，径向和轴向轴未对准。根据联轴器的类型和尺寸，标准齿可允许每个齿平面的大角度偏差为0.5度，轴向运动可达到数毫米。
高 可能的径向轴位移取决于两个齿平面之间的距离。其他齿形可用于其他特定应用。
用料
高品质的齿形和润滑脂以及超高压添加剂可确保低恢复力和长使用寿命。所使用的材料是表观屈服点至少为335 N / mm 2的锻钢。特殊材料可用于其他特定应用。使用合成橡胶的O形圈进行密封。外壳通过定位螺栓和自锁螺母居中并固定在一起。
温度
使用特殊的密封件可以将温度限制提高到120°C。
平衡
在圆周速度超过30 m / s时，建议动态平衡耦合。
特殊应用
如果预计在更高的速度和扭矩下会出现更大的不对中，则需要在特殊的计算程序的帮助下进行检查。这与确定的大小无关。在任何操作状态（启动，短路，阻塞等）下，都不得超过值T Kmax。
公差和标准
孔公差为ISO H7（如果订购的方式不同）。列出的孔径是指公差为ISO P9的DIN 6885-1的键槽。

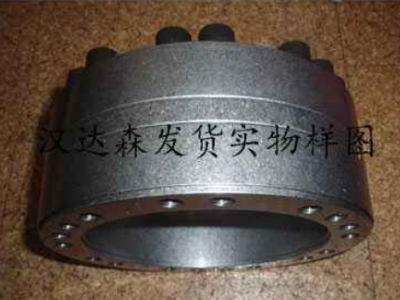

RINGFEDER RFN7012系列涨紧套型号大全：
RFN7012汉19达森47
RFN7012汉20达森47
RFN7012汉22达森47
RFN7012汉24达森50
RFN7012汉25达森50
RFN7012汉28达森55
RFN7012汉30达森55
RFN7012汉32达森60
RFN7012汉35达森60
RFN7012汉38达森65
RFN7012汉40达森65
RFN7012汉42达森75
RFN7012汉45达森75
RFN7012汉48达森80
RFN7012汉50达森80
RFN7012汉55达森85
RFN7012汉60达森90
RFN7012汉65达森95
RFN7012汉70达森110
RFN8006 25x30
25x30 RFN8006
RFN8006 28x32
28x32 RFN8006
RFN8006 30x35
30x35 RFN8006
RFN8006 32x36
32x36 RFN8006
RFN8006 35x40
35x40 RFN8006
RFN8006 36x42
36x42 RFN8006
RFN8006 38x44
38x44 RFN8006
RFN8006 40x45
40x45 RFN8006
RFN8006 42x48
42x48 RFN8006
RFN8006 45x52
45x52 RFN8006
RFN8006 48x55
48x55 RFN8006
RFN8006 50x57
50x57 RFN8006
RFN8006 55x62
55x62 RFN8006
RFN8006 56x64
56x64 RFN8006
RFN8006 60x68
60x68 RFN8006
RFN8006 63x71
63x71 RFN8006
RFN8006 65x73
65x73 RFN8006
RFN8006 70x79
70x79 RFN8006
RFN8006 71x80
71x80 RFN8006
RFN8006 75x84
75x84 RFN8006
RFN8006 80x91
80x91 RFN8006
RFN8006 85x96
85x96 RFN8006
RFN8006 90x101
90x101 RFN8006
RFN8006 95x106
95x106 RFN8006
RFN8006 100x114
100x114 RFN8006
RFN8006 110x124
110x124 RFN8006
RFN8006 120x134
120x134 RFN8006
RFN8006 130x148
130x148 RFN8006
RFN8006 140x158
140x158 RFN8006
RFN8006 150x168
150x168 RFN8006
RFN8006 160x178
160x178 RFN8006
RFN8006 170x191
170x191 RFN8006
RFN8006 180x201
180x201 RFN8006
RFN8006 190x211
190x211 RFN8006
RFN8006 200x224
200x224 RFN8006
RFN8006 210x234
210x234 RFN8006
RFN8006 220x244
220x244 RFN8006
RFN8006 230x257
230x257 RFN8006
RFN8006 240x267
240x267 RFN8006
RFN8006 250x280
250x280 RFN8006
RFN8006 260x290
260x290 RFN8006
北京汉达森德国本土采购，拼箱发货报关，德国技术支持，终身售后服务，货期保证，价格公道，欢迎垂询!如需更多信息欢迎垂询汉达森品牌专员吴亚男。
