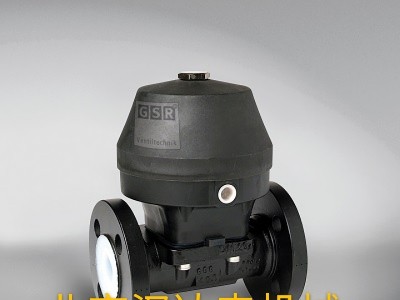

GSR Ventiltechnik法兰阀37型
| 陈聪霞 QQ：2850590593 手机：18518172431 电话：010-64717020-178 传真：010-84786709-666 邮件：sales17@handelsen.cn |
 |
GSR Ventiltechnik法兰阀37型
其特点：力控式活塞设计阀，不需要压差
详细信息：
技术数据表
37型
2/2向电磁阀
NC-阀门常闭（标准配置）
否-阀门常开（可选）
力控式活塞设计阀。不需要压差
操作。在标准（NC）中，阀通过弹簧力关闭。
气态和液态介质的电磁阀
技术规格
类型
控制
先导控制，无压差
必要
设计活塞设计
法兰连接符合EN 1092-1表格B1 / B2
其他法兰连接，如ASME要求
垂直安装执行器
压力0-40 bar（请参阅第2页表）
介质清洁，中性，液体或气体介质
最高
黏度
22平方毫米/秒
温度
范围
中度：-40°C bis +80°C
环境：-40°C bis +50°C
考虑到第4页所述的限制
身体
材料
铸铁EN-GJL-250
铸钢GP240 GH
不锈钢1.4581
金属的
内部零件
黄铜和不锈钢
密封聚四氟乙烯
供应
电压
AC〜24V，110V，230V
直流= 12V，24V
根据要求提供其他电源电压
电压
公差
-10％/ + 10％
功率
消费
.802 = 24瓦.808 = 24瓦
.322 = 30瓦.328 = 24瓦
.242 = 46瓦.248 = 30瓦
.272 = 100瓦.278 = 47瓦
保护
类
IP65符合DIN 60529
占空比100％ED-VDE 0580
连接
类型
插头，接线盒
防爆认证至2014/34 / EU（ATEX）
根据要求进一步防爆
阀门特点
无需压差
使用寿命长
简单紧凑的阀门设计
坚固的密封元件
备件的长期可用性
功能
NC –不通电关闭NO –不通电打开
特殊设计可扩展温度范围
-60°C至+300°C可用。
规格和图纸要求
订购系统
2/4
37型
技术特点
标准型.802 .808 .322 * .328 * .242 .248 .272 .278
15 15 5,0 .3701 / .. 04 / 0-40 0-30 0-40 0-40----
20 20 11,0 .3702 / .. 04 / 0-16 0-16 0-40 0-25 0-40 0-40--
25 25 13,0 .3703 / .. 04 / 0-16 0-16 0-40 0-25 0-40 0-40--
32 32 24,0 .3704 / .. 04 /--0-25 0-16 0-40 0-25 0-40 0-40
40 40 27,0 .3705 / .. 04 /--0-25 0-16 0-40 0-25 0-40 0-40
50 50 42,0 .3706 / .. 04 /--0-6 0-2 0-16 0-10 0-40 0-16
电磁线圈的加热和功率
GSR默认电磁阀设计用于在正常操作下连续运行（100％ED =通电时间）
条件。电磁线圈的拉力基本上受以下三个因素影响：
电磁线圈的自发热
中温
环境温度
GSR电磁线圈默认情况下设计为最高+35°C的环境温度。本规范适用于
相应阀的数据表中规定的最大允许工作压力，100％占空比和介质
温度+80°C。
当对其他影响参数应用较低的值时，可能会导致较高的环境温度。当最大
工作压力和最大假设介质温度不允许高于最高温度，则环境温度为+50°C。
