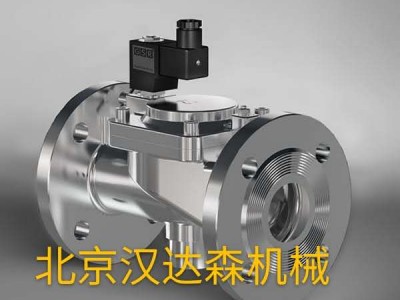

GSR Ventiltechnik法兰阀24型
| 陈聪霞 QQ：2850590593 手机：18518172431 电话：010-64717020-178 传真：010-84786709-666 邮件：sales17@handelsen.cn |
 |
GSR Ventiltechnik法兰阀24型
其特点：连接法兰DN65-DN300
详细信息：
技术数据表
24型
2/2向电磁阀
NC-阀门常闭（标准配置）
否-阀门常开（可选）
力控式活塞设计阀。不需要压差
操作。在标准（NC）中，阀通过弹簧力关闭。
气态和液态介质的电磁阀
技术规格
控制类型飞行员操作的力量
无需压差
设计活塞设计
连接法兰DN65-DN300
EN 1092-1表格B1 / B2
其他法兰连接，如ASME要求
垂直安装执行器
压力0-40 bar（请参阅第2页的表）
中度清洁，中性，气态和液体
媒体
最高粘度22mm²/ s
温度范围中等：-30°C至+80°C
环境温度：-30°C至+50°C
考虑到第4页所述的限制
阀体材料球墨铸铁EN-GJS-400-
18-LT
铸铁EN-GJL-250
铸钢GP240 GH
不锈钢1.4581
金属内部零件黄铜和不锈钢
密封NBR，FKM，EPDM，PTFE
电源电压AC〜24V，110V，230V
直流= 12V，24V
根据要求提供其他电源电压
电压容差-10％/ + 10％
功率
消费
.242 = 46瓦.248 = 30瓦
.272 = 100瓦特.278 = 47瓦特
.352 = 150瓦.358 = 75瓦
.402 = 250瓦
防护等级IP65根据DIN 60529
占空比100％ED-VDE 0580
连接类型接线盒
防爆认证至2014/34 / EU（ATEX）
根据要求进一步防爆
阀门特点
无需压差
使用寿命长
简单紧凑的阀门设计
坚固的密封元件
备件的长期可用性
技术特点
最高线圈最大压力线圈压力ATEX
DN Kv值
立方米/小时
标准型号.242 .272 .352。 .402 .248 .278 .358
65 75,0 .2407 / .. 01 / 0-16 0-40 0-40-0-4 0-16 0-40
80 97,0 .2408 / .. 01 / 0-16 0-25 0-40-0-2 0-16 0-40
100 143,0 .2409 / .. 01 /-0-25 0-40--0-16 0-40
125 240,0 .2410 / .. 01 /-0-16 0-40--0-5 0-25
150 370,0 .2411 / .. 01 /-0-8 0-16 0-40--0-10
200 625,0 .2412 / .. 01 /--0-8 0-40--0-4
250 950,0 .2413 / .. 01 /---0-16---
300 1400,0 .2414 / .. 01 /---0-16---
表中提到的流量适用于最坚固的盘管。
最高压力16 bar（EN-GJL-250阀体PN16）
3/4
24型
尺寸图
线圈.242 / .248 .272 / .278
类型.2407 .2408 .2407 .2408 .2409 .2410 .2411
DN 65 80 65 80100125150
A 215245215245270235265
C 93 93 107 107 107 107 107 107
d 185200185185200235270285
K 270275295295320330360
L 290310290290310350400480
DN 65 80100125150200150200250300
A 215 245 270 235 265 345 265 345 415 500
C 127127127127127127127158158158158158
d 185 200 235 270 285 340 285 340 405 460
K 380 390 380 390 450 450 485 615
电磁线圈的加热和功率
GSR默认电磁阀设计用于在正常操作下连续运行（100％ED =通电时间）
条件。电磁线圈的拉力基本上受以下三个因素影响：
电磁线圈的自发热
中温
环境温度
GSR电磁线圈默认情况下设计为最高+35°C的环境温度。本规范适用于
相应阀的数据表中规定的最大允许工作压力，100％占空比和介质
温度+80°C。
当对其他影响参数应用较低的值时，可能会导致较高的环境温度。当最大
工作压力和最大假设介质温度不允许高于最高温度，则环境温度为+50°C。
+50°C。除此之外，可能会偏离默认设计温度范围，例如当温度线圈或其他
使用建设性措施。请与GSR总部联系以讨论具体应用。
有关操作条件的更精确的规格和技术数据，请参见产品的数据表。
电磁线圈和电磁阀。请注意，永久加载的线圈的表面温度会
仅通过线圈的自热即可将温度升高到+120°C。计算了我们默认电磁阀的功耗
根据DIN VDE 05820，线圈温度为+20°C。
