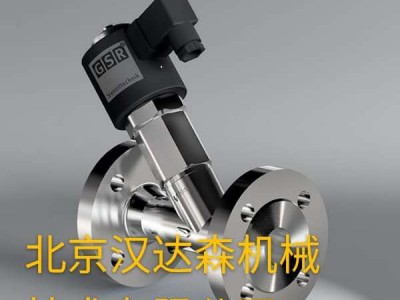

GSR Ventiltechnik氢气阀8/100型
| 陈聪霞 QQ：2850590593 手机：18518172431 电话：010-64717020-178 传真：010-84786709-666 邮件：sales17@handelsen.cn |
 |
GSR Ventiltechnik氢气阀8/100型
其特点为：阀门常闭，且是由弹簧力关闭
详细信息：
技术数据表
8/100型
2/2向压力控制阀
NC-阀门常闭
直接压力控制阀。阀座通过以下方式克服弹簧力打开
控制介质。
在标准（NC）中，阀通过弹簧力关闭。
高压应用的压力控制阀
技术规格
控制类型直接压力操作
设计活塞设计
连接螺纹G1 / 8-G1 / 4-DIN ISO
228/1（BSP）
螺纹7/16 UNF-9/16 UNF
（高压灭菌器）
安装最好垂直安装执行机构
压力0-1200 bar（请参阅第2页的表）
中度清洁，中性，气态和液体
媒体
粘度22mm²/ s
温度范围中度：-40°C至+80°C
环境温度：-40°C至+60°C
阀体材料不锈钢1.4301
金属内部零件不锈钢
密封PEEK，金属的
先导压力4-10 bar
先导介质清洁和中性气体
先导阀A7231 / 1002 / ....
3/2向直接控制，NC
G1 / 8，孔口1.5mm，0-8巴
黄铜/不锈钢/ FKM
阀门特点
对于高达1200 bar的高压应用
无需压差
使用寿命长
简单紧凑的阀门设计
优质材料
坚固的密封元件
技术特点
最高 执行器压力
G座Ø
毫米
Kv值
立方米/小时
标准型7303 7505 7008 7013
1/8 1,0 8 / 100-31-1215 -.... 0-500---
1/4 4,0 8 / 100-45-1215 -....-0-500--
1/4 8,0 8 / 100-49-1215 -....--0-400-
7/16 UNF 0,5 8 / 100-3E-1215 -....- TT 0-1000---
9/16 UNF 4,0 8 / 100-45-1215 -....- TT--0-700-
9/16 UNF 8,0 8 / 100-49-1215 -....- TT---0-1200
类型8 / 100-31 8 / 100-45 8 / 100-49 8 / 100-3E-TT 8 / 100-45-TT 8 / 100-49-TT
K 143141141192
H1 33 33 33 33
H2 13 13 13 13
L 55 55 55 55
t 13,5 13,5 10 10
请注意
每个单独的应用程序都决定需要哪种阀门类型，主要因素是材料对阀门的抵抗力。
工作介质。正确选择材料需要了解浓度，温度和程度
介质污染。其他标准包括工作压力和最大压力。体积流量，因为，除了高
选择材料时，还必须考虑温度，高压和高流速。
我们的阀门使用的所有材料，无论是壳体，密封件还是磁铁，都将根据不同的情况进行仔细选择
应用领域。所提供的任何信息都不具有约束力，仅用于指导。不能根据保修要求
从中得出。
