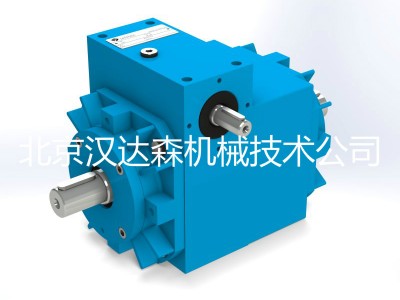

UNIMEC减速机 RC166 04.12

高伟 QQ：2853369888   手机：17710704891 电话：010-64714988-215 传真：010-64714988668 邮件：tk5@handelsen.cn

　　一般特征

　　齿轮间隙15' - 20'

　　强制润滑速度1500转/分钟

　　润滑脂润滑速度100转

　　工作温度[°C]-10°C / 80°C

　　空心轴最大力矩770 Nm

　　最大输入速度1800转

　　主变速箱重量32公斤

　　建筑材料

　　材料诺玛特点适应症

　　无尽的螺丝16NiCr4EN 10084：2008粘合表面硬化钢在牙齿和尾巴上粘合并矫正

　　螺旋轮CuAl10Fe2-GMEN 1982：2008铝青铜投在壳中

　　螺纹杆C45EN 10083-2：2006碳钢Tr 18x3(ISO 2901：2016) - 滚动或切割

　　卡特AlSi12EN 1706：2010铝合金完全在6个面孔上工作

　　滑润剂总Multis MS2钙基润滑脂60克

　　特点

　　工作温度-10°C / 80°C

　　静载(牵引或压缩)10 kN

　　动态载荷(牵引力或压缩力)5 kN

　　最大输入速度1800转

　　体重1.8公斤

　　螺纹杆重量1.6千克/米

　　最大负载时防旋转对7 Nm

　　允许的静态侧向载荷0 N.

　　轴距30毫米

　　蜗杆上的最大径向载荷100 N.

　　标准工作条件25°C - 10%服务

　　特点

　　名义比率

　　1/51/20

　　真实报道1/51/20

　　每轮蠕虫的进步0.6毫米0.15毫米

　　产量29%24%

　　首次发布表现20%17%

　　最大线速度1080270

　　在最大负载下驱动扭矩1.7 Nm0.6牛顿米

　　蜗杆上的最大扭矩23 Nm23 Nm

　　空扭矩0.1 Nm0.08牛顿米

　　欧拉图(安全= 2，压缩动态载荷)

　　极限载荷欧拉1(红色) - 2(蓝色) - 3(绿色)

　　C =载荷[kN]

　　L =杆长[mm]

　　UNIMEC​

　　易于使用和高可靠性使Unimec梯形螺旋千斤顶适用于各种用途。它们可以用于提升，拉动，移动，对齐任何类型的负载，具有完美的同步性，这是其他类型的处理难以实现的。

　　Unimec梯形螺旋千斤顶绝对是不可逆的，即它们具有支撑所施加载荷的特殊性质，而不需要使用制动器或其他锁定系统。

　　螺旋千斤顶可以单独地或成组地应用，通过轴，接头和/或角传动装置适当地连接。

　　螺旋升降机可以使用不同的电机移动：直接和交替电动，液压或气动。手动运动或任何其他类型的传动也是可能的。

　　除了以下页面中提供的型号外，Unimec还可以制造专门针对所有项目需求而设计的专用螺旋千斤顶。

　　Unimec梯形螺旋升降机采用创新技术设计和制造，以提供在传动机构中具有现有技术水平的产品。 质量和超过35年的经验能够满足最多样化和需求。

　　外表面的完整加工和组装中的特殊维护便于组装，并允许应用支撑，法兰，销和项目可能需要的任何其他组件。在整个生产范围内应用双标准导轨，即使在重载条件下也能确保良好的操作。

　　特殊密封系统的使用允许内齿轮在润滑剂浴中起作用，从而保证长寿命。

　　一般特征

　　齿轮间隙15' - 20'

　　强制润滑速度1500转/分钟

　　润滑脂润滑速度100转

　　工作温度[°C]-10°C / 80°C

　　空心轴最大力矩770 Nm

　　最大输入速度1800转

　　主变速箱重量32公斤

　　意大利UNIMEC LN系列减速机型号举例

　　UNIMEC LN01A

　　UNIMEC LN02A

　　UNIMEC LN03A

　　UNIMEC LN01B

　　UNIMEC LN01G
