  Warex Valve GmbH成立于德国博森塞尔（Bösensell），WAREX VALVE GmbH是蝶阀、截止阀和锁定系统的制造商。Warex应用在化学、食品行业、工厂和容器制造中。

DKZE 103 APS一个简单的偏心式阀。APS类型表示（气压密封），在阀门位置“关闭”时，将密封元件气动压到阀瓣的周边。在轻微磨损的情况下，仍可通过密封元件与瓣阀的恒定接触压力来确保稳定的压力密封性。因此，它显示出对散装磨料的特殊适应性。根据所使用的密封材料，截止阀可在– 40°C至+ 200°C的温度范围内使用。为了控制气动密封件，Warex提供了不同的解决方案，在这些解决方案中，可以使用真空支撑件对密封件进行排气或充入氮气。

特征：

磨损最小，因为操作几乎无摩擦

磨料（非粘性）产品的耐用性提高

扭矩低得多，因此驱动器更小

免维护构造

密封元件中没有轴衬，因此也可以使用空气悬浮轴承

密封件可轻松更换而无需拆卸截止阀（以偏心设计为条件）

不会降低密封所需的锁定压力

更适合于细粒度产品，颗粒大小为2.5毫米，否则必须提供松散关闭的产品

根据类型测试BVS03AtexH025X，还可提供EX版本的0/20区应用程序

轴和电枢头适合于各种驱动可能性的构造，切割点符合DIN / ISO 5211

材料：

轴承
座铝（铝），钢，不锈钢
阀盘
不锈钢，磨削和抛光的
套筒
NBR，Hypalone，EPDM，FPM，硅酮，以及其他材质
轴
不锈钢1.4571 + 1.4057 + 1.4542
轴承衬套
MS，PTFE- 煤，青铜，聚醚醚酮
O型圈
NBR，FPM

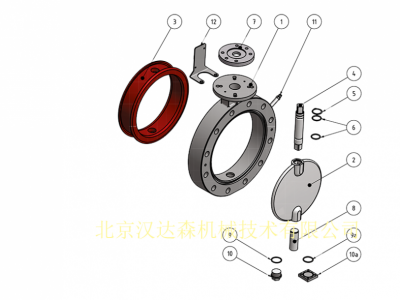

施工：

身体

阀盘

座位

轴

固定环

O型圈

连接法兰

环

O型圈

端板

空气连接®

安装支架用于APS ®控制

密封

方案：

1.阀门打开
特殊的APS截止阀（气压密封）的阀盘小于相应的密封套。光盘可以轻松关闭。

2.阀门关闭
阀盘和套筒之间仍然留有小间隙–在这种状态下，可以用小的扭矩再次打开配件。

3.阀门按下
当阀门关闭时，空气均匀地吹到密封件上，从而确保安全，平稳地关闭，并保持最小的摩擦。特别是对于腐蚀性大块材料

基础型号与其他变型：

DKZE 103 APS ® DZ

偏心蝶阀，带有充气式，可更换的异型
密封圈，置于易于拆卸的承载环上。

标称宽度范围：DN 150 – DN 600

工作温度：– 40°C至+ 200°C *

压差：达6 bar *

袖长：可更换
