ROTECH阀门自动位置回讯装置TCR级系列

魏晓杰小组 QQ：2850590592   手机：18518172400 电话：010-64714988-177 传真：010-84786709-667 邮件：sales7@handelsen.cn

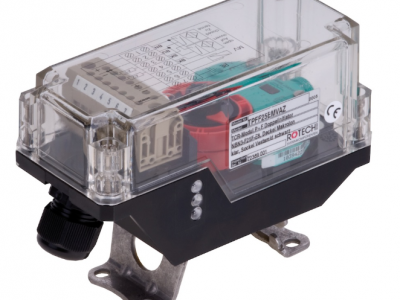

 TCR系列是一款结构紧凑完美的阀门位置信号反馈与指示器，有充足空间安装4个内置机械式微动感应器,4个槽式传感 器或2个接近式磁力开关或电感式传感器(最大：M18 x 60mm,包括电缆出口)，可以使所有的相关元件都安装在壳体内. TCR型的底座下面安装有铜基的过滤器来平衡内外气压,避免温差过大时在盒内形成冷凝水.TCR的布线完全嵌在底部并 被覆盖可避免发生线路冲突并保证安全,安装也简单和快捷.另外TCR特殊的底座也给电磁阀线路的接入和一体安装提 供了方便，这样用户通过一箜电气线路就可实现对执行机构的控制和位置信号的捕获与反馈.TCR型与执行器之间釆用板 接式(NAMUR, VDI/VDE3845标准)的连接.

为应付不同的使用环境，TCR式的上壳体可以用不同的材料制作提供,在工厂内部环境可以使用透明的聚碳酸酯工程塑 料材(Makrolon®)的盒子.在室外和防爆要求的环境下，具有抗紫外线线，耐高温，抗冲击和有更低的表面电阻的黑色 的尼龙类工程塑料(Vestamid®)的盒子更加适合.在野外环境，推荐使用铝合金材料壳体的开关盒.TCR的底座统日采用 黑色的尼龙类工程塑料(Vestamid®).

TCR系列的每一款都能选装一个半圆形现场可视位置指示器，使现场几乎每个方向的阀门位置的信号都可以被捕获，并用不同颜色的表示出来.另外选装件还有可视窗形盖,M12电磁阀连接装置和LED指示灯.



TC式还有4-20mA电流反馈离散控制型和AS-Interface智能型的系列供选择

TCR产品特点：

1. 设计紧凑完整，安装定位标准化

2. 信号反馈和指示位置是0-360度可调节

3. 一体化的电气连接

多样化的型号供选择
