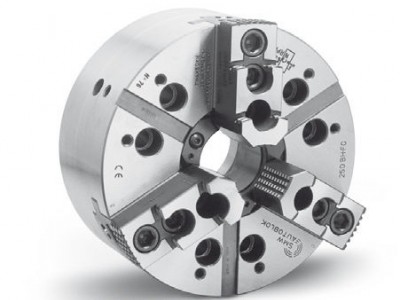

SMW Autoblok HG-N 315-102 系列手动卡盘

张艳琴 QQ：2850590586   手机：13552865878 电话：010-64717020-115 传真：010-84786709-666 邮件：sales2@handelsen.cn

德国SMW-AUTOBLOK专业从事金属切削机床上工件夹持系统的研发、设计、生产和服务，在全球范围内为客户提供标准和定制解决方案。产品具体包括各类动力卡盘、驱动油（气）缸、中心架、动力刀座等，与数控车床、车铣复合机床、加工中心、数控磨床等配合使用，广泛应用于汽车、工程机械、航空航天、铁路、石油天然气等行业的机械加工中。

系列特点：

键槽型

手动卡盘尺寸φ160-φ630mm

中空

快换卡爪

3爪

HG-N 160-46 摆动直径mm：194 螺纹尺寸：M8 / 12齿距：4.7行程mm：5.9最高夹持力kN： 60    转速r.p.m：5500

HG-N 210-60 摆动直径mm：234 螺纹尺寸：M8 / 13齿距：4.7行程mm：6.4最高夹持力kN： 75    转速r.p.m：4800

HG-N 260-81 摆动直径mm：300 螺纹尺寸：M12 / 15齿距：5.5行程mm：7.4最高夹持力kN：130 转速r.p.m：4200

HG-N 315-102摆动直径mm：358 螺纹尺寸：M12 / 17齿距：5.5行程mm：9.6最高夹持力kN：180 转速r.p.m：3500

HG-N 400-128摆动直径mm：426 螺纹尺寸：M12 / 17齿距：5.5行程mm：11.4最高夹持力kN：220 转速r.p.m：2700

HG-N 500-165摆动直径mm：530 螺纹尺寸：M16 / 34齿距：7  行程mm：11.5最高夹持力kN：250 转速r.p.m：1500

HG-N 630-254摆动直径mm：685 螺纹尺寸：M16 / 34齿距：7  行程mm：13 最高夹持力kN：250 转速r.p.m：1000
