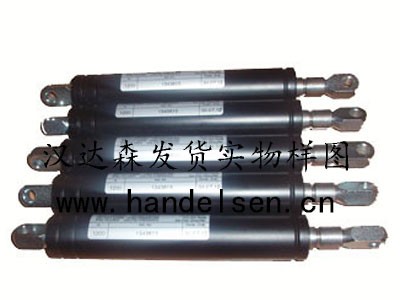

hahn gasfedern阻尼器G 03-08
| 高伟 QQ：2853369888 手机：17710704891 电话：010-64714988-215 传真：010-64714988668 邮件：tk5@handelsen.cn |
 |
HAHN阻尼器G 03-08
HAHN油阻尼器是封闭的，免维护的液压元件。我们的阻尼器非常适用于横向进给装置，直线驱动装置，襟翼和其他应用的平稳减速。
HAHN固定阻尼器可在伸展，压缩或两个方向上工作。5至2500 N的制动力是可能的。
所有型号系列均可作为钢制固定阻尼器，V2A（AISI 304）和V4A（AISI 316）。
使用阻尼器的区域
我们的油阻尼器适用于移动时物体（襟翼，盖板或舱口等）不得超过指定速度的所有情况。
在整个行程中的恒定阻尼可以与移动的质量相关联地实现。我们的阻尼器的安装在许多不同的使用领域中提供了巨大的优势，例如家具工业，车辆构造或其他工业应用。
HAHN 根据您的要求计算和开发减震器。这样，无论您的应用是什么，我们都能提供完美的解决方案。根据我们的安装建议，我们可以计算您的阻尼器。
我们广泛的 端部配件 和 安装支架 可以与阻尼器连接。
HAHN阻尼器采用多种材料制成
请选择：
钢
不锈钢V2A（AISI 304）
不锈钢V4A（AISI 316）
HAHN气弹簧是液压气动，封闭和免维护的可调元件。 弹簧力F1由气缸中的内部压力（最大负载160巴）产生
由填充介质氮产生。 在气弹簧上，该压力施加到活塞杆的横截面上。 当没有施加负载时，活塞杆总是伸展。
通过推入活塞杆，气缸中的容积减小，气体被压缩。 因此，气弹簧力增加（进展）活塞杆的直径和气缸的体积。 HAHN气弹簧包含用于润滑和端部阻尼的注油。
HAHN气弹簧有钢，AISI 303/304和
AISI 316L / 316Ti
|
型号 |
活塞杆直径 |
缸筒直径 |
行程 |
标准长度 |
弹力 |
刚度 |
活塞杆螺纹 |
缸筒螺纹 |
附件 |
普通钢 |
AISI 303/304 |
AISI 316 L / 316 Ti |
|
G 02-06 |
2 mm |
06 mm |
5 -50 mm |
2 x stroke + 20 |
5 - 40 N |
20% |
M 2 |
M 2 |
5 |
• |
- |
• |
|
G 03-08 |
3 mm |
08 mm |
10- 80 mm |
2 x stroke + 32 |
5 - 100 N |
30% |
M 3.5 |
M 3.5 |
5, 6 |
• |
- |
• |
|
G 03-10 |
3 mm |
10 mm |
10- 80 mm |
2 x stroke + 32 |
5 - 100 N |
20% |
M 3.5 |
M 3.5 |
5, 6 |
• |
- |
• |
|
G 04-12 |
4 mm |
12 mm |
30- 180 mm |
2 x stroke + 32 |
10 - 180 N |
25% |
M 3.5 |
M 3.5 |
5, 6, 7 |
• |
- |
• |
|
G 06-15 |
6 mm |
15.6 mm |
20 - 300 mm |
2 x stroke + 55 |
40 - 400 N |
22% |
M 5 |
M 5 |
4, 5, 6, 7, NT, RK, HT |
• |
• |
• |
|
G 06-19 |
6 mm |
19 mm |
20- 300 mm |
2 x stroke + 55 |
40 - 400 N |
17% |
M 5 |
M 5 |
2, 4, 5, 6, 7, NT |
• |
• |
o. r. |
|
G 08-19 |
8 mm |
19 mm |
40- 500 mm |
2 x stroke + 70 |
50 - 700 N |
30% |
M 8 |
M 8 |
1, 2, 4, 5, 6, 7, 8, NT, HT |
• |
• |
• |
|
G 08-23 |
8 mm |
23 mm |
40- 500 mm |
2 x stroke + 70 |
50 - 700 N |
18% |
M 8 |
M 8 |
2, 4, 5, 6, 7 |
• |
o. r. |
o. r. |
|
G 10-23 |
10 mm |
23 mm |
40 - 500 mm |
2 x stroke + 70 |
100 - 1200N |
30% |
M 8 |
M 8 |
1, 2, 4, 5, 6, 7, 8, B3, NT, HT, RK |
• |
• |
• |
|
G 10-28 |
10 mm |
28 mm |
40 - 500 mm |
2 x stroke + 70 |
100 - 1200N |
20% |
M 8 |
M 9 |
2, 4, 5, 6, 7, 8, B3, NT, HT |
• |
• |
• |
|
G 10-40 |
10 mm |
40 mm |
30 - 500 mm |
2 x stroke + 100 |
150 - 1200N |
8% |
M 8 |
M 14 x1.5 |
2, 4, 5, 6, 7 |
• |
• |
• |
|
G 14-28 |
14 mm |
28 mm |
50 - 600 mm |
2 x stroke + 107 |
150 - 2500N |
40% |
M 10 |
M 10 |
1, 2, 4, 5, 6, 7, 8, NT, HT |
• |
• |
• |
|
G 14-40 |
14 mm |
40 mm |
50 - 600 mm |
2 x stroke + 100 |
150 - 2500N |
16% |
M 10 |
M 10 |
1, 2, 4, 5, 6, 7, 8, B3 |
• |
• |
o. r. |
|
G 20-40 |
20 mm |
40 mm |
50 - 600 mm |
2 x stroke + 138 |
300 - 5000 N |
40% |
M 14 x1.5 |
M 14 x1.5 |
1, 2, 4, 6, 7, B3, NT |
• |
• |
• |
|
G 22-40 |
22 mm |
40 mm |
50 - 1000 mm |
2 x stroke + 138 |
500 - 6000 N |
43% |
M 14 x1.5 |
M 14 x1.5 |
1, 2, 4, 6, 7 |
• |
• |
- |
|
G 25-55 |
25 mm |
55 mm |
100 - 1000 mm |
2 x stroke + 140 |
500 - 7500 N |
40% |
M 20 x1.5 |
M 20 x1.5 |
2, 6 |
• |
- |
- |
|
G 30-65 |
30 mm |
65 mm |
100 - 1000 mm |
2 x stroke + 160 |
750 - 10000 |
35% |
M 24 x2 |
M 24 x2 |
2, 6 |
• |
- |
- |
