Physik Instrumente (PI) P-616定位器的技术说明

韩丽萍小组 QQ：2850590600   手机：13552890098 电话：010-64717020-175 传真：010-84786709-666 邮件：sales8@handelsen.cn

需求更多PI型号请与北京汉达森-韩丽萍联系

PI以其产品质量而闻名，多年来一直是全球精密定位技术市场的领导者之一。最重要的组成部分之一是国际PI家族中的团队合作精神，其基础是超越国际边界和功能限制的相互理解和支持。

所有关键技术都是内部开发的。 PI的技术范围使员工能够充分发挥对技术的热情。从精密机械和电子技术到位置传感器技术以及PI Ceramic所开发的压电陶瓷和执行器。技术的发展范围从基础到特定于应用程序的版本。最好的解决方案来自于技术潜力，这取决于多年积累的专业知识以及相应的生产能力。

PI不仅针对线性，旋转和垂直运动或不同轴的组合开发和生产各种定位平台和执行器。 PI还使这些解决方案适应客户特定的应用，或提供用于运动和定位的成品子系统。

定制产品

纳米定位压电挠性位移台

微型舞台

线性平台

线性执行器

旋转台

XY平台

六足动物

PI的多轴压电挠性位移台可在多达6个轴（包括尖端，倾斜和偏航运动）中以亚纳米精度进行定位和扫描。 版本范围从最紧凑的立方体设计到大孔径和薄型。

XYZ扫描仪是定位技术的全方位工具。 应用包括样品调整，技术，光学计量，光纤定位和光子学以及原子力显微镜。

所有压电纳米定位系统均已出厂校准，并随测量记录一起提供。

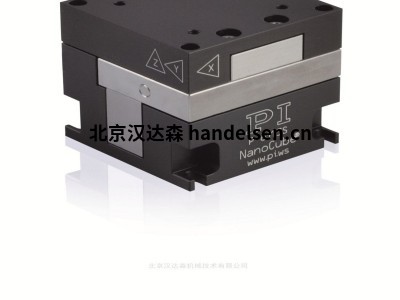

PI P-616 NanoCube纳米定位器

平行运动设计可在所有空间方向上实现最高刚性

即使负载高达100克，高谐振频率也能实现高动态运动

单个安装平台的创新型产品设计可实现灵活使用

市场上独一无二的带ID芯片功能的纳米定位器

市场上行程为100 微米的最小、最轻的NanoCube

应用领域

 光纤定位和对准

 扫描显微镜

 双光子聚合

 纳米技术和纳米制造

 光子学/集成光学

 显微操纵

 样本定位

PICMA压电陶瓷促动器带来超长使用寿命

获得专利的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。

带电容式传感器，实现亚纳米分辨率

电容式传感器以亚纳米分辨率进行测量，且无接触。它们可确保优异的运动线性、长期稳定性和千赫兹范围的带宽。

零间隙柔性铰链导向带来高导向精度

柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。它们百分百真空兼容，可在很广的温度范围内工作。

自动配置和快速部件更换

机械部件和控制器可按需组合、快速更换。所有伺服和线性化参数均存储在机械部件的D-sub连接器的ID芯片中。每当控制器启动时，数字控制器的自动校准功能就会使用这些数据。

订购信息

P-616.3C

并联运动NanoCube XYZ向纳米定位器，100 微米 × 100 微米 × 100 微米 行程， 电容传感器

光纤对准的配件（可选）

F-603.41

光纤夹持器10°用于P-616，较短，光纤套圈分别为1.25毫米、2.5毫米和3.2毫米

F-603.42

光纤夹持器10°用于P-616，较长，光纤套圈分别为1.25毫米、2.5毫米和3.2毫米

F-603.43

光纤夹持器90°用于P-616，光纤套圈分别为1.25毫米、2.5毫米和3.2毫米
