　　minibooster增压器

　　有6个大系列(36个小系列) 11个型号 如下：

　　1. 不锈钢增压器5个系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列

　　A系列HC1W 型号：HC1W1.2A 1

　　HC1W版本：9种不同的增压系数

　　P in：20 - 207 bar(入口压力)

　　PRETURN：尽可能低(回油箱压力)

　　PH：最大800 bar(出口压力)

　　POUTLET：PH =(PIN - PRETURN)×I(强化)

　　安装：内联管

　　A型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　材料证书3.1的要求。

　　描述

　　HC1W是最紧凑的miniBOOSTER 316L不锈钢，重量只有0.7公斤。 它非常适合用于需要将设备安装在工具，电源组件或其他设备上的应用。

　　HC1W将供油压力提高到更高的出口压力，并自动补偿油的消耗量以保持高压。 出口压力的调节是通过改变供应压力来进行的。

　　b系列HC2DHW型号：HC2DHW4A 1

　　HC2DHW版本：5个不同的增强因子

　　PIN：入口压力20-207巴

　　PH：最大1380bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)I(强化)

　　安装：内联管

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　材料证书3.1根据要求

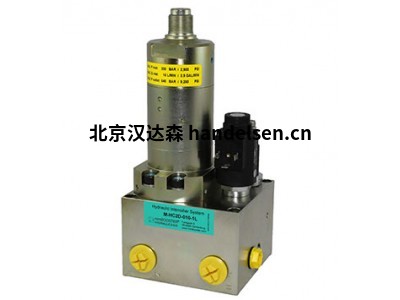

　　型号：M-HC2D-012-1K

　　型号连接方式旁通流量最大压力重量

　　M-HC2D-012-1K 1 = BSPP100 l/min500 bar11.0 kg

　　主要特征

　　按需求压力

　　电磁铁激活

　　高压 - 高达700bar(10,000 psi)

　　快速灌装 - 系统流量可达100 l / min

　　延长使用寿命

　　健壮的设计

　　灵活的设计 - 几个助推器/集约化比率

　　最大入口压力= 345bar

　　可调出口压力

　　描述

　　HC2DHW是一款双作用不锈钢装置，能够在高压端提供高达5.0 l / min的流量。与其他miniBOOSTER型号一样，HC2DHW将供油压力提高到更高的出口压力，并自动补偿油的消耗量以保持高压。出口压力的调节是通过改变供应压力来进行的。 相对于其流动能力，HC2DHW是一个重量为8.0千克的紧凑型设备。

　　功能

　　基本操作在功能图中进行了说明。 油通过换向阀CV输入IN端口，通过单向阀2x KV1，2x KV2和DV自由流动到高压侧H.在这种情况下，通过增压器实现最大流量，从而实现快进功能。

　　当在高压侧H达到泵压时，阀KV1，KV2和DV将关闭。 最终的压力将由振荡泵单元OP1和OP2轮流实现。 当达到高压侧H的最终压力时，装置将自动失速。 如果由于消耗或泄漏导致高压侧压力下降，OP1和OP2将自动运行以保持最终压力。 可以将高压接头H更换到增压器的另一端。

　　C系列

　　HC4W

　　HC4W 版本：9种不同的增压系数

　　PIN:进口压力 20 – 200 bar

　　PH:最大 800 bar(出口压力)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH= (PIN– PReturn) i (增压)

　　安装：管式管路

　　附件：先导单向阀

　　A 型= 没有单向阀

　　B 型= 带单向阀

　　G 型= 直接比例控制

　　说明

　　对于要求更大流量的高压液体应用场合HC4W 是理想之选。HC4W 结构紧凑，材料为不锈钢，重量仅为 4.5 kg，但出口流量最高可达 7.0 l/min。

　　与HC2W型号一样，它可以将供油压力升高，并可自动补偿液压油损耗来维持高压。出口压力的调节通过改变与流量相关的供油压力来实现。

　　D系列HC6DHW

　　HC6DHW版本：7种不同的增强因子

　　PIN：入口压力20-207bar

　　PH：最大1380bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)I(强化)

　　安装：内联管

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　材料证书3.1根据要求

　　描述

　　HC6DHW是一款高流量双作用不锈钢316L单元，可在高压端提供12.5 l / min的流量。 与其他miniBOOSTER型号一样，HC6DHW将供油压力提高到更高的出口压力，并自动补偿油的消耗量以保持高压。 出口压力的调节是通过改变供应压力来进行的。 相对于其流动能力，HC6DHW是一个重量为35.0公斤的紧凑型设备。

　　E系列HC7W型号HC7W 6.6 A 11

　　型号增压系数 i泄流阀连接型号

　　HC7W6.6A = (无) / A 型11HC7W 6.6 A 11

　　HC7W版本：5种不同的增压系数

　　PIN:20 – 200 bar(进口压力)

　　PH: 2,000 bar maximum for media > 5 cSt (mm2/s)

　　PH: 1,000 bar maximum for media < 5 cSt (mm2/s)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH= (PIN– PReturn) i (增压)

　　安装：管式管路

　　附件：先导单向阀结合

　　A 型= 没有单向阀

　　B 型= 带单向阀

　　G 型= 直接比例控制

　　HC7W版本：5种不同的增压系数

　　PIN:20 – 200 bar(进口压力)

　　PH: 2,000 bar maximum for media > 5 cSt (mm2/s)

　　PH: 1,000 bar maximum for media < 5 cSt (mm2/s)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH= (PIN– PReturn) i (增压)

　　安装：管式管路

　　附件：先导单向阀结合

　　A 型= 没有单向阀

　　B 型= 带单向阀

　　G 型= 直接比例控制

　　说明

　　HC7W 是紧凑式高压设备，可以提供高达 2,000 bar 的压力，重量仅为 1.5 kg。对于使用稀薄(低粘度)媒介是理想之选。对于类似液压泵站的行走应用领域，它是理想之选

　　HC7W 可将供油压力升高并输出，并可自动补偿液压油的损耗来维持高压。通过改变供油压力调节出口压力。选择不同的高压适配器，可以在 HP 端口处获得不同规格的 M22x1.5 螺纹。

　　2. 带滤芯增压器4个系列如下：HC1-9系列，HC2-9系列，HC3-9系列，HC7-9系列

　　A系列HC1-9

　　HC1-9版本：7个不同的增压系数

　　PIN：20-207 bar(入口压力)

　　PH：最大500 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)i(强化)

　　安装：墨盒

　　附件：可提供先导式卸料阀

　　A型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　描述

　　HC1-9是一款紧凑型液压滤芯miniBOOSTER，重量只有0.75公斤。 它非常适用于需要将装置安装在歧管，气缸或其他装置上或其中的应用。

　　HC1-9将供油压力提高到最高500 bar的出口压力，并自动补偿油的消耗量以保持高压。出口压力的调节是通过改变供应压力来进行的。

　　B系列HC2-9 型号HC21.5A 1

　　型号增压系数 i泄流阀连接型号

　　HC21.5A = (无) / A 型9HC21.5A 1

　　HC2版本：11个不同的强化因素

　　P IN：20-207 bar(入口压力)

　　PH：最大800 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN) (强化)

　　安装：内联管

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　HC2版本：11个不同的强化因素

　　密码：20-207 bar(入口压力)

　　PH：最大800 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)我(强化)

　　安装：内联管

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　描述

　　HC2-9是一款紧凑型液压滤芯miniBOOSTER，重量只有1.0公斤。 适用于需要将装置安装在歧管，气缸或其他装置上或其中的特殊应用场合。

　　HC2-9将供油压力提高到更高的出口压力，并自动补偿油的消耗量以保持高压。 出口压力的调节是通过改变供应压力来进行的。

　　C系列HC3-9 型号HC3-10 3.2 B 9

　　型号增压系数 i泄流阀连接型号

　　HC3-93.2B = (有) / B 型2HC3-10 3.2 B 9

　　HC3-9版本：11种不同的增强因子

　　密码：20-207 bar(入口压力)

　　PH：最大800 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)i(强化)

　　安装：墨盒

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　描述

　　型号HC25 5.0 A 1

　　型号增压系数 i泄流阀连接型号

　　HC255.0A = (无) / A 型1HC25 5.0 A 1

　　HC25用于气缸的快速前进

　　版本：11个不同的强化因素

　　密码：20 - 207 bar(入口压力)

　　PH：最大800 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)×I(强化)

　　安装：内联管

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　材料证书3.1根据要求

　　HC3-9是一款紧凑型液压滤芯miniBOOSTER，重量只有1.3公斤。 它非常适用于需要将装置安装在歧管，气缸或其他装置上或其中的应用。

　　HC3-9将供油压力提高到更高的出口压力，并自动补偿油的消耗量以维持高压。 出口压力的调节是通过改变供应压力来进行的。

　　HC3-9版本：11种不同的增强因子

　　密码：20-207 bar(入口压力)

　　PH：最大800 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)i(强化)

　　安装：墨盒

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　描述

　　HC3-9是一款紧凑型液压滤芯miniBOOSTER，重量只有1.3公斤。 它非常适用于需要将装置安装在歧管，气缸或其他装置上或其中的应用。

　　HC3-9将供油压力提高到更高的出口压力，并自动补偿油的消耗量以维持高压。 出口压力的调节是通过改变供应压力来进行的。

　　D系列HC7-9 型号HC7-9 6.6 B 9

　　型号增压系数 i泄流阀连接型号

　　HC7-96.6B = (有) / B 型9HC7-9 6.6 B 9

　　HC7-9版本：5种不同的增强因子

　　PIN：20 - 207 bar(入口压力)

　　PH：最大2000bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)x i(强化)

　　安装：墨盒

　　附件：先导式放泄阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　HC7-9

　　5种不同的增强因子

　　PIN：20 - 207 bar(入口压力)

　　PH：最大2000bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)x i(强化)

　　安装：墨盒

　　附件：先导式放泄阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　描述

　　HC7-9是一款非常紧凑的高压装置，可以输送高达2000巴的压力，重量仅为1.3公斤。 它非常适用于需要将装置安装在歧管，气缸或其他装置上或其中的应用。

　　HC7-9将供油压力提高到更高的出口压力，并自动补偿油的消耗量以保持高压。 出口压力的调节是通过改变供应压力来进行的。

　　3. 双媒介增压器3个系列：HC2D系列，HC6D系列，HC9D系列

　　A系列

　　HC2D2

　　HC2D2 版本：8种不同的增压系数

　　PIN:20 – 200 bar(进口压力)

　　PH:最大 800 bar(出口压力)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH= (PIN– PReturn) i (增压)

　　增压比与媒介2的进口压力相关，

　　表中的数值是在媒介 2 压力为1 bar测量得到的

　　泄流连接：最大5 bar

　　安装：管式管路

　　A 型= 没有单向阀

　　说明

　　HC2D2 是一种自吸式双媒介设备，高压端最高流量可达 3 l/min。与其他 miniBOOSTER 型号一样，HC2D 可将供油压力升高并输出，并可自动补偿液压油的损耗来维持高压。

　　通过改变供油压力调节出口压力。相对于流量，HC2D2 是一台重量为 4.15 kg的紧凑型设备。

　　B系列HC6D2 型号 HC63-013 8.2 A 1

　　型号增压系数 i泄流阀连接型号

　　HC63-013 8.2A = (无) / A 型1HC63-013 8.2 A 1

　　主要特征

　　自动启动(顺序阀)

　　高压 - 高达800 bar(11,600 psi)

　　快速灌装 - 系统流量达300 l / min

　　延长使用寿命

　　健壮的设计

　　灵活的设计 - 几个助推器/集约化比率

　　从旁路切换到强化流程

　　最大入口压力= 345bar

　　可调出口压力

　　安装：内联管或法兰

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　型号HC63-013 20 A 1

　　型号增压系数 i泄流阀连接型号

　　HC63-013 20A = (无) / A 型1HC63-013 20 A 1

　　M-HC22现场装置，出口压力可调

　　版本：11个不同的强化因素

　　密码：20 - 207 bar(入口压力)

　　PH：最大800 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)x i(强化)

　　附件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　HC6D2 版本：9种不同的增压系数

　　PIN:20 – 200 bar(进口压力)

　　PH:最大 800 bar(出口压力)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH= (PIN– PReturn) i (增压)

　　增压比与媒介2的进口压力相关，

　　表中的数值是在媒介 2 压力为1 bar测量得到的

　　泄流连接：最大10 bar

　　安装：管式管路

　　A 型= 没有单向阀

　　说明

　　HC6D2 是一个自吸式双媒介设备，高压端最高流量可达41 l/min。与其他 miniBOOSTER 型号一样，HC6D2 可将供油压力升高并输出，并可自动补偿液压油的损耗来维持高压。

　　通过改变供油压力调节出口压力。相对于其流量而言，HC6D2 是一个紧凑型设备，重量仅为 24 kg。

　　C 系列HC9D2W 型号 HC9D2W 5.2 A 1

　　型号增压系数 i泄流阀连接型号

　　HC9D2W5.2A = (无) / A 型1HC9D2W 5.2 A 1

　　HC9D2W版本：5种不同的增强因子

　　密码：20 - 207 bar(入口压力)

　　PH：最大1380 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - Preturn)X i(强化)

　　强化因子与介质2的入口压力有关，表格中的值是在介质2上1巴测量的

　　排水连接：最大10 bar

　　安装：内联管

　　一个模型=没有放泄阀

　　HC9D2W版本：5种不同的增强因子

　　密码：20 - 207 bar(入口压力)

　　PH：最大1380 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - Preturn)X i(强化)

　　强化因子与介质2的入口压力有关，表格中的值是在介质2上1巴测量的

　　排水连接：最大10 bar

　　安装：内联管

　　一个模型=没有放泄阀

　　描述

　　HC9D2W是一款不锈钢双重介质单元，能够在高压端提供高达5.6 l / min的流量。与其他miniBOOSTER型号一样，HC9D2W将供油压力提高到更高的出口压力，并自动补偿油的消耗量以保持高压。

　　出口压力的调节是通过改变供应压力来进行的。相对于其流动能力，HC9D2W是一个重量为25公斤的紧凑型设备。

　　4. 油增压-HC增压器： HC1系列，HC2系列，HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

　　A系列 HC1系列

　　概述：

　　HC1 版本:9种不同的增压系数

　　PIN:20 – 200 bar(进口压力)

　　PH:最大 800 bar(出口压力)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH = (PIN – PReturn) i (增压)

　　安装：管式管路

　　附件：先导单向阀

　　A 型 = 没有单向阀

　　B 型 = 带单向阀

　　G 型 = 直接比例控制

　　HC1 miniBOOSTER 液压增压器说明

　　HC1 是结构最紧凑的 miniBOOSTER 设备，重量仅为 0.7 kg。适合于安装在工具、 液压泵站, 或其他装装置上。

　　HC1 可以将供油压力升高并输出，并可自动补偿液压油的损耗来维持高压。通过改变供油压力调节出口压力。

　　B系列 HC2 系列

　　版本： 13 种不同的增压系数

　　PIN: 20 – 200 bar (进口压力)

　　PH: 最大 800 bar(出口压力)

　　PRETURN: 尽量低(至油箱的回压)

　　增压比： PH = (PIN – PReturn) i (增压)

　　安装：管式管路

　　附件：先导单向阀

　　A 型 = 没有单向阀

　　B 型 = 带单向阀

　　G 型 = 直接比例控制

　　说明

　　HC2 结构紧凑，重量仅为 1.0 kg。对于要求提供和维持高压力的各种应用场合，它是理想之选。

　　HC2 可以将供油压力升高并输出，并可自动补偿液压油的损耗来维持高压。通过改变供油压力调节出口压力。

　　C系列HC3

　　HC3 版本：11种不同的增压系数

　　PIN:20 – 200 bar(进口压力)

　　PH:最大 500 bar(出口压力)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH= (PIN– PReturn) i(增压)

　　安装：NG6 (D03) 叠加阀集成系统

　　附件：先导单向阀

　　A 型= 没有单向阀

　　B 型= 带单向阀

　　G 型= 直接比例控制

　　说明

　　HC3 是 HC2 的一个版本，设计用于 NG6 (D03) 叠加阀集成系统。它结构紧凑，重量仅为 2.5 kg。HC3 标准集成先导单向阀。标准型号的最大出口压力为 500 bar。出口压力的调节通过改变供油压力来实现。

　　D系列HC4 系列

　　HC4 版本：10种不同的增压系数

　　PIN:20 – 200 bar(进口压力)

　　PH:最大 800 bar(出口压力)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH= (PIN– PReturn) i(增压)

　　安装：管式管路

　　附件：先导单向阀

　　A 型= 没有单向阀

　　B 型= 带单向阀

　　G 型= 直接比例控制

　　说明

　　对于要求更大流量的高压液体应用场合，HC4 是理想之选。HC4 结构紧凑，重量仅为 3.7 kg，但出口流量最高可达 7.0 l/min。与 HC2 型号一样，它可以将供油压力升高，并可自动补偿液压油损耗来维持高压。通过改变供油压力调节出口压力。

　　E系列HC5系列

　　11种不同的增压系数

　　PIN:20 – 200 bar(进口压力)

　　PH:最大 800 bar(出口压力)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH= (PIN– PReturn) i(增压)

　　安装：管式管路

　　附件：集成先导单向阀

　　双向高压

　　说明

　　HC5 是一个双作用miniBOOSTER，集成有两个独立的增压回路。如功能图所示，更改控制阀 CV 的位置可以将增压从一个回路切换到另一个回路。

　　对于在单独的工步中需要高压的应用场合，例如双作用液压缸、剪切扩张一体工具，它是理想之选。与 HC2相似，HC5是紧凑型设备，重量仅为3.0 kg。

　　F系列HC6

　　9种不同的增压系数

　　PIN:20 – 200 bar(进口压力)

　　PH:最大 800 bar(出口压力)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH= (PIN– PReturn) i(增压)

　　安装：管式管路

　　附件：先导单向阀

　　A 型= 没有单向阀

　　B 型= 带单向阀

　　G 型= 直接比例控制

　　说明

　　HC6 是一个高流量设备，高压端最高流量可达 13 l/min。与其他miniBOOSTER型号一样，HC6 可将供油压力升高并输出，并可自动补偿液压油的损耗来维持高压。通过改变供油压力调节出口压力。相对于其流量而言，HC6 是一个紧凑型设备，重量仅为 9.5 kg。

　　G系列HC7

　　5种不同的增压系数

　　PIN:20 – 200 bar(进口压力)

　　PH:最大 2000 bar(出口压力)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH= (PIN– PReturn) i(增压)

　　安装：管式管路

　　附件：先导单向阀结合

　　A 型= 没有单向阀

　　B 型= 带单向阀

　　G 型= 直接比例控制

　　说明

　　HC7 是紧凑式高压设备，可以提供高达 2000 bar 的压力，重量仅为 1.5 kg。对于类似液压泵站的行走应用领域，它是理想之选

　　HC7 可以将供油压力升高并输出，并可自动补偿液压油的损耗来维持高压。通过改变供油压力调节出口压力。选择不同的高压适配器，可以在 HP 端口处获得不同规格的 M22x1.5 螺纹。可按需提供更高压力。

　　H系列 HC8

　　5种不同的增压系数

　　PIN:20 – 200 bar(进口压力)

　　PH:最大 2,000 bar(出口压力)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH= (PIN– PReturn) i(增压)

　　安装：管式管路

　　附件：先导单向阀结合

　　可连接压力表/传感器

　　A 型= 没有单向阀

　　B 型= 带单向阀

　　G 型= 直接比例控制

　　说明

　　HC8 适用于增压后压力高达 2,000 bar 的应用。HC8 是唯一的独立设备，其运行类似于HC2，能够以 20:1 的最高比率提升进口压力，而无需使用外部动力。

　　此外，HC8 可以自动补偿高压侧的液压油损耗来维持高压。高压压力与进口压力成正比。HC8 产品结构紧凑。HC8 可以在进口压力为 20 至 200 bar 的范围内工作。还可根据特殊要求提供更高的压力。

　　J系列HC9

　　HC9版本：8增强系数

　　P IN：20 - 207 bar(入口压力)

　　P H：最大5,000 bar(出口压力)

　　P RETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)I(强化)

　　安装：内联管

　　配件：可提供先导式卸料阀

　　A型=没有放泄阀

　　B型=带卸料阀，最高可达3000 bar

　　描述

　　HC9是一种超高压设备，能够在高压端提供高达5,000 bar和0.3 l / min的流量。 与其他miniBOOSTER型号一样，HC9可将供油压力提高到更高的出口压力，并自动补偿油液消耗以保持高压。

　　出口压力的调节是通过改变供应压力来进行的。相对于其流动能力，HC9是一个紧凑的设备，重量只有9.9公斤。

　　5. 增强系统-HC增压器4个系列：HC22系列，HC25系列，HC62-013系列，HC63-013系列

　　A 系列HC22

　　HC22，出口压力可调

　　版本：11个不同的强化因素

　　PIN：20 - 207 bar(入口压力)

　　PH：最大800 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)x i(强化)

　　安装：内联管

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　材料证书3.1根据要求

　　描述

　　HC22是一个紧凑的单位，重量只有2.3公斤。 它非常适用于需要建造和保持高压的各种应用场合。

　　HC22将供油压力提高到更高的出口压力，并自动补偿机油消耗量，以保持高压。

　　HC22包含一个减压阀(PRV)，用于控制进入增压器部分的进口压力，以及一个可选的孔口，用于将进口流量减至所选增压比所允许的最大值。

　　集成的减压阀(PRV)可以保护升压器和高压工具免受过高的压力。 无论油箱管路压力如何变化，都能确保稳定的高压。

　　B系列 HC25

　　HC25用于气缸的快速前进

　　版本：11个不同的强化因素

　　密码：20 - 207 bar(入口压力)

　　PH：最大800 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)×I(强化)

　　安装：内联管

　　配件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　材料证书3.1根据要求

　　描述

　　HC25是一个紧凑的单位，重量只有2.3公斤。 它非常适用于需要建造和保持高压的各种应用场合。

　　HC25采用了一个平衡阀，通过引导全部进口流量直接通过增压器部分，直至达到设定压力，从而允许气缸快速向前运动。 然后平衡阀打开，增压器开始振荡。

　　高压侧H到达时HC25增压器会自动停止。 增压器将不断补偿油耗，以保持高压。 出口压力的调节是通过改变供应压力来进行的。

　　增压器上可以安装一个可选的节流孔，以将入口流量减至所选增压比所允许的最大值。

　　C系列 HC62-013

　　主要特征

　　自动启动(顺序阀)

　　高压 - 高达800 bar(11,600 psi)

　　快速灌装 - 系统流量达300 l / min

　　延长使用寿命

　　健壮的设计

　　灵活的设计 - 几个助推器/集约化比率

　　从旁路切换到强化流程

　　最大入口压力= 345bar

　　可调出口压力

　　安装：内联管或法兰

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　描述

　　HC62-013在线增压系统设计用于增加泵的液压压力。 它只在需要时运行，以节省能源。

　　该系统通过能够在高压下提供流动而是动态的。

　　该系统的功能简单，但聪明。 当工作负荷的背压达到接近泵最大压力的设定值时，液压油直接从泵旁路到最大流量的工作负荷。

　　一个顺序阀打开并将油引导至增压器，这使得压力升高。最大泵压和高压之间的转换在没有用户介入的情况下发生，并确保所有时间的工作负荷将以相对于所需高压的最高速度被驱动。

　　安装一个安全阀来控制系统可以输出的最大允许压力，允许增压器在确定的压力下产生更高的最终压力。

　　简易安装

　　HC62-013配有四个安装孔用于贯穿螺栓安装。 四个连接端口逻辑上成对并且在HIC块上彼此成一行放置。所有的表面都是电镀的，具有良好的保护和精细的表面光洁度。

　　HP法兰安装是可选的。 此外，为了实现更高的流量，可以使用多个HC62增压器。

　　D系列HC63-013

　　主要特征

　　自动启动(顺序阀)

　　高压 - 高达800 bar(11,600 psi)

　　快速灌装 - 系统流量达300 l / min

　　延长使用寿命

　　健壮的设计

　　灵活的设计 - 几个助推器/集约化比率

　　从旁路切换到强化流程

　　最大入口压力= 345bar

　　可调出口压力

　　安装：内联管或法兰

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　描述

　　HC63-013在线增强系统设计用于增加泵的液压压力。 它只在需要时运行，以节省能源。

　　该系统通过能够在高压下提供流动而是动态的。

　　该系统的功能简单，但聪明。 当工作负荷的背压达到接近泵最大压力的设定值时，液压油直接从泵旁路到最大流量的工作负荷。

　　一个顺序阀打开并将油引导至增压器，这使得压力升高。最大泵压和高压之间的转换在没有用户介入的情况下发生，并确保所有时间的工作负荷将以相对于所需高压的最高速度被驱动。

　　安装一个安全阀来控制系统可以输出的最大允许压力，允许增压器在确定的压力下产生更高的最终压力。

　　简易安装

　　HC63-013有四个安装孔用于贯穿螺栓安装。 四个连接端口逻辑上成对并且在HIC块上彼此成一行放置。所有的表面都是电镀的，具有良好的保护和精细的表面光洁度。

　　HP法兰安装是可选的。 此外，为了实现更高的流量，可以使多个HC63增压器进行法兰连接。

　　6. 增压系统M-HC增压器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列，M-HC-013系列，M-HC22系列，M-HC25系列，便携式增压器系统 M-HC7 800bar系列，便携式增压器系统 M-HC7 2000bar系列，增压器系统 M-HC6系列

　　A 系列M-HC6D系列

　　M-HC6D是一个完整的，即可安装的高流量高压增压系统。该系统基于miniBOOSTER HC6D增压器，包括整体式高流量旁路阀和隔离阀。

　　PIN = 20-350巴(入口压力)

　　PH = 500 bar(出口压力)

　　Q = 100L / min

　　重量：32.3公斤

　　应用

　　该系统非常适合移动附件充分利用液压缸快速向前运动的泵容量，并在需要增强(挤压/夹紧)压力时提高压力。典型应用：移动附件(切割机 - 破碎机 - 剪刀)注塑机和液压机。

　　超强·

　　系统已完全装运并经过工厂测试，随时可以安装·

　　提供高流量和高压力·

　　可用几个集约化比率·

　　可选和多重连接安排·

　　安装选项

　　M-HC6D增强系统可以根据您的应用和以下选项进行量身定制。

　　M-HC6D-004

　　带1/2“BSPPP高压端口的管件或软管安装型式和高压侧安全阀，消除了高压气瓶的临界压力峰值。

　　请将您的申请需求发送给我们，以便收到提案。

　　B系列M-HC-010

　　主要特征

　　按需求压力

　　电磁铁激活

　　高压 - 高达700巴(10,000 psi)

　　快速灌装 - 系统流量可达100 l / min

　　延长使用寿命

　　健壮的设计

　　灵活的设计 - 几个助推器/集约化比率

　　描述

　　M-HC-010在线增强系统设计用于增加泵的液压压力。系统通过电磁线圈激活。操作员完全控制系统，并可以决定是否应该对工作负荷施加压力。

　　该系统通过能够提供间歇使用的高压流动(小于10分钟占空比)而具有动态性。

　　安装一个安全阀来控制系统可以输出的最大允许压力，并允许增压器在确定的压力下达到较高的最终压力产生流量。

　　简易安装

　　M-HC-010配有四个安装孔，用于“贯穿螺栓”的安装。四个连接端口逻辑上成对并且在HIC块上彼此成一行放置。所有的表面都是电镀的，具有良好的保护和精细的表面光洁度。

　　典型应用

　　移动附件(电机 - 转向系统 - 切割机 - 破碎机 - 剪刀)，非公路设备，注塑机和液压机。适用于泵容量不足的机器，防止发生峰压时停机。

　　C系列 M-HC-011

　　主要特征

　　按需求压力

　　电磁铁激活

　　高压 - 高达700bar(10,000 psi)

　　快速灌装 - 系统流量可达100 l / min

　　延长使用寿命

　　健壮的设计

　　灵活的设计 - 几个助推器/集约化比率

　　描述

　　M-HC-010在线增强系统设计用于增加泵的液压压力。系统通过电磁线圈激活。操作员完全控制系统，并可以决定是否应该对工作负荷施加压力。

　　该系统通过能够提供间歇使用的高压流动(小于10分钟占空比)而具有动态性。

　　安装一个安全阀来控制系统可以输出的最大允许压力，并允许增压器在确定的压力下达到较高的最终压力产生流量。

　　简易安装

　　M-HC-010配有四个安装孔，用于“贯穿螺栓”的安装。四个连接端口逻辑上成对并且在HIC块上彼此成一行放置。所有的表面都是电镀的，具有良好的保护和精细的表面光洁度。

　　典型应用

　　移动附件(电机 - 转向系统 - 切割机 - 破碎机 - 剪刀)，非公路设备，注塑机和液压机。适用于泵容量不足的机器，防止发生峰压时停机。

　　D系列M-HC-012

　　主要特征

　　按需求压力

　　电磁铁激活

　　高压 - 高达700bar(10,000 psi)

　　快速灌装 - 系统流量可达100 l / min

　　延长使用寿命

　　健壮的设计

　　灵活的设计 - 几个助推器/集约化比率

　　最大入口压力= 345bar

　　可调出口压力

　　描述

　　M-HC-012在线增强系统设计用于将泵的液压增加到工作负荷。系统通过电磁线圈激活。操作员完全控制系统，并可以决定是否应该对工作负荷施加压力。

　　该系统通过能够提供间歇使用的高压流动(小于10分钟占空比)而具有动态性。

　　安装一个安全阀来控制系统可以输出的最大允许压力，并允许增压器在确定的压力下达到较高的最终压力产生流量。

　　简易安装

　　M-HC-010配有四个安装孔，用于“贯穿螺栓”的安装。四个连接端口逻辑上成对并且在HIC块上彼此成一行放置。所有的表面都是电镀的，具有良好的保护和精细的表面光洁度。

　　典型应用

　　移动附件(电机 - 转向系统 - 切割机 - 破碎机 - 剪刀)，非公路设备，注塑机和液压机。适用于泵容量不足的机器，防止发生峰压时停机。

　　E系列M-HC-013

　　主要特征

　　自动启动(顺序阀)

　　高压 - 高达700bar(10,000 psi)

　　快速灌装 - 系统流量可达100 l / min

　　延长使用寿命

　　健壮的设计

　　灵活的设计 - 几个助推器/集约化比率

　　从旁路切换到强化流程

　　最大入口压力= 345bar

　　可调出口压力

　　描述

　　M-HC-013在线增强系统设计用于将泵的液压增加到工作负荷。系统通过电磁线圈激活。操作员完全控制系统，并可以决定是否应该对工作负荷施加压力。

　　该系统通过能够提供间歇使用的高压流动(小于10分钟占空比)而具有动态性。

　　安装一个安全阀来控制系统可以输出的最大允许压力，并允许增压器在确定的压力下达到较高的最终压力产生流量。

　　简易安装

　　M-HC-010配有四个安装孔，用于“贯穿螺栓”的安装。四个连接端口逻辑上成对并且在HIC块上彼此成一行放置。所有的表面都是电镀的，具有良好的保护和精细的表面光洁度。

　　典型应用

　　移动附件(电机 - 转向系统 - 切割机 - 破碎机 - 剪刀)，非公路设备，注塑机和液压机。适用于泵容量不足的机器，防止发生峰压时停机。

　　F系列M-HC22

　　M-HC22现场装置，出口压力可调

　　版本：11个不同的强化因素

　　密码：20 - 207 bar(入口压力)

　　PH：最大800 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)x i(强化)

　　附件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　G模型=直接按比例控制

　　描述

　　M-HC22是一款小巧的现场设备，重量只有5.0公斤。它非常适用于需要建造和保持高压的各种应用场合。

　　M-HC22将提供的压力提高到更高的出口压力，并自动补偿机油消耗量以保持高压。

　　M-HC22包含一个减压阀(PRV)，用于控制进入增压器部分的进口压力，以及一个可选的孔口，用于将进口流量减至所选增压比所允许的最大值。

　　集成的减压阀(PRV)可以保护升压器和高压工具免受过高的压力。无论油箱管路压力如何变化，都能确保稳定的高压。

　　G系列M-HC25

　　M-HC25用于气缸的快速前进

　　版本：11个不同的强化因素

　　密码：20 - 207 bar(入口压力)

　　PH：最大800 bar(出口压力)

　　PRETURN：尽可能低(回油箱压力)

　　POUTLET：PH =(PIN - PRETURN)×I(强化)

　　附件：可提供先导式卸料阀

　　A模型=没有放泄阀

　　B型=带放空阀

　　描述

　　M-HC25是一款小巧的现场设备，重量只有5.0公斤。它非常适用于需要建造和保持高压的各种应用场合。

　　M-HC25配有一个平衡阀，通过引导全部进口流量直接通过增压器部分，直至达到设定压力，允许气缸快速向前运动。然后平衡阀打开，增压器开始振荡。

　　当高压侧H达到时，M-HC25增压器会自动失速。增压器将不断补偿油耗，以保持高压。出口压力的调节是通过改变供应压力来进行的。

　　增压器上可以安装一个可选的节流孔，以将入口流量减至所选增压比所允许的最大值。

　　H系列便携式增压器系统 M-HC7

　　(高压力达 800 bar)

　　说明

　　miniBOOSTER M-HC7 便携式增压器系统设备坚固，其设计可满足工业应用的需求。

　　M-HC7 使用提供最小流量为 2 lpm 的任何低压(20 至 200 bar)功率源都可以工作。出口压力可达 800 bar。

　　可靠性是设计的主要因素。M-HC7 装配有 10 微米过滤器和可视过滤器状态指示器。服务寿命延长并避免了中断。

　　尺寸

　　高度：321mm

　　宽度：146 mm

　　长度：315 mm

　　重量：10 kg

　　便携性和易用性

　　M-HC7 仅 10 Kg 重且带有便利的起重手柄，因此可以任意携带。

　　M-HC7 从当前的低压液压开始运行。不需要其他的工具。集成该设备的所有控件都提供了简单和可靠的性能。

　　时间就是金钱：M-HC7 可以提供最高流量为 15 lpm 并且其设计确保了在需要增压之前系统容量定向于操作。周期时间最小化。

　　多个应用需要设备提供卓越的精度。使用易读的 4” 直径压力表检验出 M-HC7 的许可精度控制在 1% 内。

　　规格

　　1 个集成手柄

　　1 个 HC7 miniBOOSTER 增压器

　　1 个泄压阀

　　1 个 4/3 手动方向控制阀

　　1 个压力过滤器 10 微米

　　1 个高压量表 0 - 1000 bar

　　1 个顺序阀

　　1 个止回阀

　　1 个可视过滤器状态指示器

　　IN, M, P1 和 T 端口： 1/4” BSPP

　　HP 端口：H 1/4” BSPP 锥形 120°

　　安装选件

　　调节 M-HC7 增压器系统，使之与带有以下选件的应用相匹配。请将申请的应用需求发送给我们。

　　· 集成钢板 PP-805(用于危险区域、采矿应用和离岸应用)

　　· 电子版阻塞指示器 FIL-NG6-CIE

　　· 电磁阀(用于远程控制)

　　· 流量控制阀 PA-9F400-S(用于降低双作用液压缸的回流油量)

　　· 低压量表 0 – 250 bar

　　J系列增压器系统 M-HC6

　　(高压力达 500 bar)

　　说明

　　M-HC6 是一个完备且可立即安装的增压器系统，它的流量大、压力低。该系统基于 miniBOOSTER HC6增压器，包含完整的大流量旁路阀和隔离阀。

　　PIN = 20–300 bar

　　(进口压力)

　　PH = 500 bar

　　(出口压力)

　　Q = 100 L/min

　　重量: 23 kg

　　应用

　　该系统适合行走配备，以便在必要时充分利用泵容量快进液压缸并增压，获得增压(挤/夹)。典型应用：行走配备(切割机 – 破碎机 - 剪切机)注塑机和液压机。

　　• 额外坚固·

　　• 提供的系统已组装完毕并经过出厂测试，立即可安装·

　　• 提供高流量和高压力·

　　• 具备多个增压比·

　　• 多种可选连接方式·

　　安装选件

　　调节 M-HC6增压器系统，使之与带有以下选件的应用相匹配。

　　M-HC6-001

　　该型号通过法兰直接连接到高压缸。配备 2 个额外的泵端口 P1 和油箱端口 T1(3/8” BSPPP端口)

　　M-HC6-002

　　该型号通过法兰直接连接到高压缸。配备 2 个额外的泵端口 P1 和油箱端口 T1(1/2” BSPPP端口)

　　M-HC6-003

　　通过 1/2” BSPPP高压端口进行管道或软管安装

　　M-HC6-004

　　通过 1/2” BSPPP高压端口进行管道或软管安装，高压侧配有减压阀，为高压缸减轻峰值压力

　　请将应用需求发送给我们，我们可为您建议相应的解决方案。
