ELBE万向轴0.100系列参数

德国ELBE公司建立于1919年，长期致力于传动轴产品的开发与制造。目前德国Elbe是多家国际知名企业的合作伙伴，包括普拉塞陶依尔·法拉利·ZF·卡特彼勒·利勃海尔·多纳·沃尔沃·MAN等。

ELBE主要产品：

万向联轴器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列

精密万向轴：ELBE 0.600系列

十字万向轴：ELBE 0.700系列

球窝万向轴：ELBE 0.800系列

产品应用:ELBE产品主要应用于铁路机械·工程机械·交通运输车辆·农业机械·工业制造机械等。

替代兼容性:可以根据客户需求来制定产品特性，工厂根据产品配套灵活性进行升级，替代，从而达到现场的完美使用。

Elbe 0.100系列：

扭矩范围：250 bis 35.000 Nm

偏转角度可达35°

DIN，交叉互锁，SAE法兰，轮毂或 - 特殊连接

无长度补偿万向节

具有长度补偿的联合中间轴

滚子/或滚针轴承

Elbe 0.100系列型号：

Elbe 0.105

Elbe 0.106

Elbe 0.107

Elbe 0.108

Elbe 0.109

Elbe 0.110

Elbe 0.111

Elbe 0.112

Elbe 0.113

Elbe 0.148

Elbe 0.158

Elbe 0.117

Elbe 0.120

Elbe 0.122

黑色的详细信息=标准

橙色的详细信息=可能的选项

可选连接方式 轴连接 法兰连接

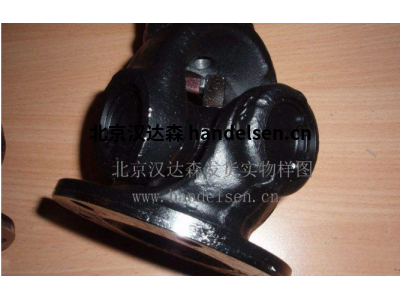

根据不同的配置，ELBE万向节轴由叉形零件，万向节，针或滚子轴承，花键长度延伸和精密管组成

叉形零件采用闭模锻件制造，十字形零件采用冷压或闭模锻件制造。 通用传动轴的高应力区域经过热处理，以获得*的硬度和韧性组合。随后，联合交叉期刊和轴承座被磨到很小的公差。

每个叉部分被钻孔以便于针或滚柱轴承壳体的安装。长度延伸毂用花键拉削生产和配合的外花键冷轧生产。 如果需要减小花键的滑动力，可以涂上高质量的塑料。

用于制造花键的轧制过程硬化了表面并且获得了较高的负载能力，与铣削的花键相比，使齿面磨损率更低

在组装万向接头轴时，轴承座以及连接十字头用卡环锁定到位。

U型接头根据客户的要求进行润滑(例如使用高温润滑脂，长寿命润滑脂或低温润滑脂)。

有三种方法可以维护U型轴承：

•中央润滑：

润滑脂乳头位于关节十字架内。轴承外壳通过润滑油通道供应润滑脂。

•外部润滑：

油嘴安装在其中一个轴承座的外部，油脂通过润滑油通道分配。

•免维护：

在相应的应用条件下和/或使用优化的密封系统，可以省去润滑。

良好的密封系统可以提供卓越的防污垢和防潮保护，从而可以在存在泥土，灰尘，沙和水的恶劣环境条件下使用。此外，由于防止了轴承壳体的油脂泄漏，所以环境也将得到保护。

如前所述，有两个轴承版本可用：

•使用这种类型的轴承，使用寿命比滚针轴承型号高出2或3倍。滚针轴承版本。

•滚针轴承

装配后，Cardan轴在适当的运行速度下保持平衡。 这避免了导致损坏部件的振动。

MdNom：根据运行时间预选的额定转矩。 相应的允许转矩必须根据其余的运行特性(例如冲击载荷，偏转角度，转速等)单独计算(参见技术附件6.2和6.3)

MdLim：极限转矩，如果确保有限的频率，可以从通用驱动接头暂时传输，而不会造成功能损坏
