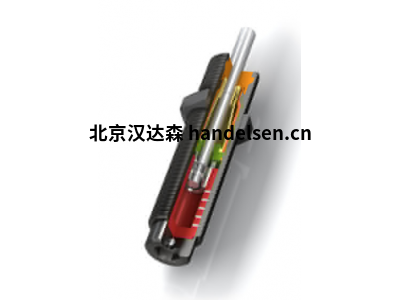

ACE小型缓冲器分类简介

SC²300 至 SC²650

采用气囊式蓄能器技术，更加安全：尺寸更大的SC²300 至 SC²650 “软性接触”家族产品，由于采用了ACE 专用活塞管设计，其与类似尺寸的SC190 至 SC925 标准缓冲器相比能量吸收大三倍以上。此外，它采用了气囊式蓄能器(它是用于缓冲器内挤压油的平衡元件)取代了传统上使用的吸能材料，进一步提高了缓冲过程的安全性。

这种类型的缓冲器集成有限位档块，其有效重量范围广，是旋转模块的理想应用。它们免维护，可以直接安装使用。加装偏心转接器配件可以允许有高 25°的碰撞角。这种小型缓冲器兼具长寿命和高效率，尤其适用于搬运和自动化应用场合。

ACE小型缓冲器分类简介

A08 至 A25

可精确调节： A08 至 A25家族产品可调整，能够与各种要求准确匹配。A1416 采用MC150 至 MC600 系列产品的真空助力膜技术，可以提供这一技术的所有优点，比如可以在压缩腔中使用。由于具有长行程(比如 A2540 的行程为 40 mm)，可以产生低反作用力，因而能够产生柔和的减震特性曲线。

这种免维护、安装即可使用的机器元件的所有版本都拥有集成固定挡块。可以在切换使用数据、不清楚计算参数或者在使用情况下要求高灵活性的位置使用，它们可以提供好的服务。

可调节的 ACE 小型减震器可以由客户专门使用，因此在机械制造领域有着大量固定的用途。

S05 至 S12

应用于设计紧凑、高效场合的理想产品：S05 至 S12 家族产品以其小尺寸、总行程很短和制动后较低的回弹力令人印象深刻。

每个缓冲器一体成型的外壳都填充有温度稳定的液压油，提供贯通螺纹，包括锁紧螺母，同时它集成有固定挡块。这些缓冲器都具有即时安装和免维护的特点。宽广的能量吸收和有效重量范围也是其显著优点。这些小型缓冲器是机械制造、医疗和电子技术设备以及机器人制造领域的理想应用产品。.

MC150 至 MC600

久经考验，使用寿命长：由于该类型的缓冲器采用特殊的滚动隔膜密封技术，MC150 至 MC600 家族产品可以达到2500 万次的高使用寿命。ACE独创的滚动隔膜密封系统可以将减震液和周围环境空气完全分离。这样可以直接将缓冲器安装到气缸压力腔中，它在气缸末端位置作为减震装置，可以承受的压力高达7 bar。

另外，采用滚动隔膜密封系统的缓冲器还具有免维护、安装即可使用、极低回弹力等特点。完美分级的硬度范围和宽广的有效重量吸收范围，以及集成的限位挡块，也是该类缓冲器的亮点。根据应用工况，加装偏心转接器配件可以允许有高 25°的碰撞角。

这一产品家族的小型缓冲器可以直接安装到气缸中。它也可以提供不锈钢版本。该类型缓冲器广泛应用于机械设备制造领域。

MC150-V4A 至 MC600-V4A

在各方面都颇具亮点：这种不锈钢材质、功能强大的小型缓冲器以久经考验的 MC150 至 MC600 家族产品为基础。这些缓冲器具有MC 标准型号的所有优点，比如ACE 真空滚动隔膜技术带来的高寿命，可以直接安装于高达 7 bar 的气缸压力腔中。其用途得益于完美分级的硬度范围，和宽广的有效重量吸收范围，因其具有不锈钢材质

PMCN150 至 PMCN600

针对侵蚀性液体提供有效防护，这种小型缓冲器在传统应用磨损速度过快的位置，比如加工中心或其他机械设备制造场合，始终是首选。

PMCN150-V4A 至 PMCN600-V4A

密封保护和防锈：Protection 家族产品 PMC 也可以提供不锈钢材质。该类型的缓冲器在食品加工和包装行业有广泛应用。

其特点是具有结构紧凑，绝对密封的 PTFE(聚四氟乙烯)护盖。这种保护装置将 ACE 真空滚动隔膜密封包裹起来，使之与外部环境隔离，因此侵蚀性的液体没有机会腐蚀产品。其同样有一个由不锈钢制成的、集成在钢套上的冲击头。它能够可靠地吸收能量，保证缓冲器长的使用寿命。

如果因缺少压缩空气而无法使用密封空气适配器，那么 PMC 系列产品可以是有效的替代产品。

由不锈钢制成的 PMC 家族产品尤其适合在食品加工行业中使用，但也应用于那些重视高雅外观的行业，比如游艇制造业。

S14 至 S25

软减震的理想产品：ACE S14 至 S25 家族产品型号中的 S 代表“软性接触”。这种一体成型的小型缓冲器可以选择配备一个线性或步进制动凸轮。其软性减震的特点得益于特别长的缓冲行程，可以取得极低的反作用力。

这种免维护、安装即可使用的缓冲器同样配备有集成的限位挡块。加装偏心转接器时，碰撞角高可达 25°。得益于设计重叠的有效重量范围，这种缓冲器可以涵盖低于1 kg 和超过2,000 kg 的有效载荷范围! S14 至 S25家族产品广泛应用于机械制造领域，尤其是搬运和自动化领域的首选。

SC²25 至 SC²190

在减震时柔和冲击，在吸收能量时能力巨大：SC²25 至 SC²190家族产品也是“软性接触”系列，其螺纹尺寸为 M10 至 M14，有效重量涵盖 1 kg 至 1,550 kg 的范围。该型号的特点是能量吸收量巨大，它是ACE将活塞管技术与滚动隔膜密封技术完美结合的典范。这样该类型的缓冲器，也可以作为终端减震装置直接安装在 5 至 7 bar 的气缸中，或应用于在旋转点需要减速的场合。

该类型的缓冲器具有免维护、装有集成限位挡块、安装即可使用的特点。加装偏心转接器配件可以允许有高 25°的碰撞角。得益于其坚固的结构和长寿命，这类小型缓冲器有着广泛应用。它们是搬放系统、气缸旋转模块和自动化应用的首选。

ACE品牌简介

ACE Controls Inc. 总公司位于美国密歇根州，销售中心位于德国朗根费尔德，是世界领先的减速产品和技术供应商，在英国、中国、日本、印度等地设有分公司，在35个国家的110多个城市和地区建有分销和服务网络。ACE为中国市场主要提供工业油压吸震器，安全型吸震器，TUBUS阻尼器，Slab吸震垫，进给控制器，

液压稳速器，直线液压阻尼器，工业气弹簧和安全锁紧装置等产品，广泛应用于PET吹瓶机行业，汽车焊装生产线行业，轮胎制造设备生产行业，物流设备生产制造行业，造纸机械生产行业，塑料焊接机制造行业，烟草设备制造行业，机器人技术行业，钢铁厂，断路器，材料处理，包装，机床，木材，娱乐，健身设备，医疗设备等众多行业。其中大容量的 SC2 系列产品在 1.5 倍的冲击压力下，仍能提高 390% 的减震效率，并以此获得专业设计大奖。依托母公司的技术优势，为客户提供一系列防止冲击损伤，抑制噪声，提高循环速度和提高产品性能等解决方案。

ACE公司简介：

ACE气弹簧主要用途是在机器设备中缓冲负载冲击、避免碰撞损害、消除噪音、提高循环速度、提升产品品质等。ACE高性能减震缓冲器产品广泛应用于自动化、机器人、物料传输、包装、钢铁、机床、木材、娱乐、医药等各行业。

主要分类及用途编辑

工业用油压缓冲器：适用于工业生产的各种机械，如气缸、传送系统、提放系统、材料加工设备、包装设备、医疗设备、机床、机器人、及各种仪器。

安全用油压缓冲器：主要用于自动仓储及回收系统、自动化加工设备、起重机、传送带、转盘、码头设备、铸造、升降机、木材加工、海上钻探、桥梁等，以提高系统的性能及操作安全性。

稳速用油压缓冲器：可以精确控制机器的运动速度，用于锯齿修整器、切割机，以及塑料、金属、木材和玻璃加工业的碾磨及钻孔机械。

TUBUS高弹性减震器：特性：耐油，化学物质，臭氧，盐水，紫外线及微生物污染。优点：体积小、重量轻、易安装;适应不同场合，工作温度广;寿命长，价格经济。适用：电气驱动、高腐蚀性、起重机等不同场合。

回转阻尼器：使产品获得平缓的机械运动，提升产品的品质及寿命。有单向缓冲及双向缓冲。应用于计算机光驱、CD播放机进出仓、笔记本电脑开合、座椅调节、手机翻盖、卡式磁带盒等处。

气弹簧及油压阻尼器：提供一个与负载反向的平衡力。广泛应用汽车、纺织机械、建筑机械、医疗设备、健身器材等行业。

Universal Hydraulik热交换器/油-气热交换器/泵/Universal Hydraulik叶片泵/Universal Hydraulik螺杆泵/Universal Hydraulik过滤器/Universal Hydraulik气缸/Universal Hydraulik供油系统/Universal Hydraulik测试站/Universal Hydraulik气缸。Universal HYDRAULIK广泛用于：机械加工、海洋船舶、纺织橡胶、机械传动，模具机器，压榨机、变速箱、风车房和化工工业。

PILAN公司是一家附属于EL PUIG公司总部(瓦伦西亚)西班牙的COMeval集团的部门。西班牙COMeval是一家阀门和Toraflex膨胀节Toraflex橡胶接头专业制造商，隶属于德国ARI集团。另外COMeval旗下还有DIAVAL隔膜阀、COMeval闸阀、UNIVAL蝶阀、BV球阀、UNICHECK止回阀、PILAN 管壳式换热器等产品。

Goldammer 作为全球先进的电脑测量硬件制造商之一，在工业，医疗和科学方面也有广泛应用.Goldammer还提供单独的解决方案，由对各种可用的硬件和软件组件，以支持测量系统从ISA总线超过PCI总线高达USB总线提供了几乎无限发展的可能性，自己的测量和控制系统。高集成度的电子元件，基于进的技术，保证除了测量模块，高可靠性和的灵活性。
主要产品：Goldammer液位计，Goldammer液位传感器，Goldammer温控器

ALLWEILER AG简介：
ALLWEILER AG成立于1860年，是德国传统的泵制造商，也是欧洲市场和技术的，产品应用于造船，发电，以及某些工业。其产品包括离心泵，推进器，螺杆泵和完整的泵系统等。

ALLWEILER离心泵，ALLWEILER推进器，ALLWEILER螺杆泵，ALLWEILER旋转泵，ALLWEILER高压泵

关于ACE编辑

ACE产品分类：

ACE液压缓冲器

ACE油压缓冲器

ACE吸震器

ACE安全吸震器

ACE阻尼器

ACE稳速器

ACE进给控制器

ACE液压稳速器

ACE液压阻尼器

ACE气弹簧

ACE工业气弹簧

品牌历史

1963年，ACE成立于美国底特律，当时的美国密歇根州汽车和零部件制造产业需要工业吸震器。

1965年，ACE设计出世界上第一只可调节式吸震器，从此解决了多年来阻碍产品量产速度的问题。

1965年，ACE在德国成立销售机构，因其卓越的销售业绩成为ACE全球销售总部，到2010年，占整个欧洲市场的70%以上份额。

1978年，ACE 制造出第一个自补偿式吸震器(CA4)和第一种采用滚动隔膜密封技术的小型吸震器(MC150-600)。

1988年，ACE制造出第一个中型自补偿式吸震器(MC1200-1600)。

1998年，ACE开发活塞管设计，并申请专利，应用在吸震器使其吸收能量提升180%(SC2 300-650M8-9) 。

1999年，ACE引入Magnum 设计，提升了50%以上的能量吸收，并提高了390%的有效重量。

2000年，ACE设计出新一代可调节式吸震器，相比以前型号能量吸收提升228%。

2001年，ACE配合奔驰汽车，设计专用于汽车工业的安全吸震器SCS33系列。

2002-2003 年，ACE设计出世界上小的微型吸震器。

2004-2005年，活塞管式设计应用于螺纹M10至M12系列吸震器，进一步提升了吸震器的能量吸收能力和有效重量。

2003-2006年，ACE开发新产品系列，Tubus,New Cushion, SLAB, MA50M。

2006-至今，ACE在过去的5年时间内开发出70%的新吸震器(GS, HB, VC, rotary damper)
