Nidec Graessner 高度独立的特殊变速箱应用于汽车机床制造行业
| 陈聪霞 QQ：2850590593 手机：18518172431 电话：010-64717020-178 传真：010-84786709-666 邮件：sales17@handelsen.cn |
 |
Nidec Graessner 高度独立的特殊变速箱应用于汽车机床制造行业
Nidec Graessner –工程
根据您的要求
我们的工程技术和特殊的制造技术已使我们成为齿轮系统和锥齿轮变速箱的精密制造商已有60多年的历史，并成为特殊齿轮箱的专家。对于我们来说，个性化解决方案是标准配置。除了提供仅限于某些领域的专业知识（例如纯粹的开发），我们还提供所有相关领域的全面专业知识-从规格和第一批草图到零系列的制造，包括密集的测试操作。我们的专业知识还延伸到内部开发的特殊工作流程管理系统：在涉及的所有领域和客户之间实现最佳流程。因此，我们的质量管理体系可确保最高的质量和成本确定性。
四个示例说明了一个原理：高度独立的特殊变速箱
我们提供与生产兼容的设计，特别适合客户的应用，并提供创新设计的驱动部分，包括行星齿轮，正齿轮，锥齿轮和蜗轮蜗杆级。我们渴望通过创新和可持续发展的特殊齿轮箱来支持客户进行其齿系统设计的新开发和优化。例子1
应用范围：- 汽车行业
- 医疗技术
例子2
应用范围：- 机床制造
- 厂房建设
例子3
应用范围：- 自动化
- 机械手
例子4
应用范围：- 食品工业
- 包装设备行业
Nidec Graessner 高度独立的特殊变速箱应用于汽车机床制造行业
有四个示例说明了一个原理：高度个性化的特殊齿轮箱我们提供与生产兼容的设计，特别适合客户的应用，并提供创新设计的驱动部分，包括行星齿轮，正齿轮，锥齿轮和蜗轮蜗杆。我们渴望通过创新和可持续发展的特殊齿轮箱来支持我们的客户在其齿系统设计的新开发和优化方面的创新。创新的行星齿轮箱适用于i = 150：1的速比；行星齿轮和准双曲面锥齿轮齿轮级。适用于自动化和机器人技术。高传动比的单级角齿轮箱采用超薄型，轻巧的设计，可承受高动态负载。适用于食品和包装机械行业。适用于汽车工业和医疗技术的高传动微型齿轮箱。三级角齿轮箱，速比> i = 75：1；行星齿轮级包括正齿轮和锥齿轮级。对于机床和工厂建筑应用。www.graessner.de
格里森软件优化了单个组件的设计，例如齿轮：涵盖了齿的尺寸，齿轮的齿载荷数据和啮合力。它还涉及牙齿接触分析，接触几何形状的轮廓以及牙齿接触的扩展计算方法。有限元分析不仅可以计算负载下的接触模式，还可以提供有关齿根弯曲应力，表面压力，Wöhler曲线等信息。所有设计和仿真也都使用专用的CAD软件进行。KISSsoft软件可以计算，设计和优化变速箱组件。计算并考虑了以下参数：力/扭矩，弯曲应力，强度，质量，刚度，拉力/压力，横向/轴向力，赫兹应力，安全过程以及特殊的滑动。
我们内部不断优化的MS-Graessner工作流管理系统可确保最佳的工程流程：在一个迭代的，本身具有定义界面的有意义的重复过程–闭环（制造环）–涉及的所有领域，包括销售，开发，生产和客户，是在早期和所有相关时间集成的。因此，在工程过程的每个阶段都可以确保所有相关部门的最佳协调。这有利于质量保证，沟通，从而加快创新和产品周期。该工作流程系统还保证尽快将客户提出的可能的修改请求纳入工程流程。更改考虑得越早，实施起来的成本就越便 鉴于从概念开发到启动的传统开发时间大约需要8个月，MS-Graessner工作流管理系统大大减少了开发时间。与客户紧密合作以及更早，更经济地考虑变更请求的结合，意味着单个工程工作的成功结果

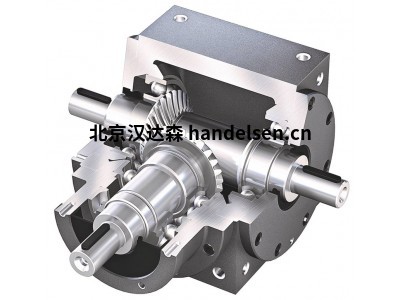

齿轮齿零件示例高传动比准双曲面齿轮组i = 30：1，具有典型的轴偏移。锥齿轮越小，所需的技术知识就越多。螺旋锥齿轮对与轴角为45°.BEVEL GEAR
www.graessner.de5BEVEL齿轮按照您的要求驱动我们的工程技术和特殊的制造技术已经帮助我们成为伞齿轮系统和锥齿轮箱的精密制造商60多年，并成为特种齿轮箱的专家。对我们来说，个性化解决方案 是标准的。 除了提供仅限于某些领域的专业知识（例如纯粹的开发）以外，我们还提供所有相关领域的全面专业知识-从规格和第一批草图到零序列的制造，包括密集测试 运作
Nidec Graessner 高度独立的特殊变速箱应用于汽车机床制造行业
SmartCheck –振动分析
为什么要进行振动分析？
- 有关变速箱寿命的可用信息
- 检测齿轮组或轴承的损坏，撞击，不平衡
- 延长齿轮箱的使用寿命并防止齿轮箱突然故障
- 通过防止机器意外停机来节省成本
- 变速箱故障之前的及时维护措施：更换轴承，齿轮组和其他受影响的零件，更换变速箱
PT1000 –温度测量系统
为什么要进行温度测量？
- 有关变速箱寿命的可用信息
- 延长齿轮箱的使用寿命并防止齿轮箱突然故障
- 通过防止意外停机来节省成本
- 机油温度和机油状况的确定
- 对热影响立即作出反应：及时采取维护措施（换油，更换密封件，更换变速箱）
GearSystems [2.0] –齿轮箱-机架-正齿轮-润滑组件
用于齿轮齿条应用的系统解决方案作为著名齿轮箱产品系列的补充，Nidec Graessner提供了用于机械和工厂工程的齿轮齿条应用领域的系统解决方案。DynaGear，KS-TwinGear，DynaGear DG和DynaGear PL系统由为自动化技术开发的精密系统组件组成。
这些包括：
- 低背隙精密齿轮箱
- 正齿轮
- 齿条
- 润滑系统

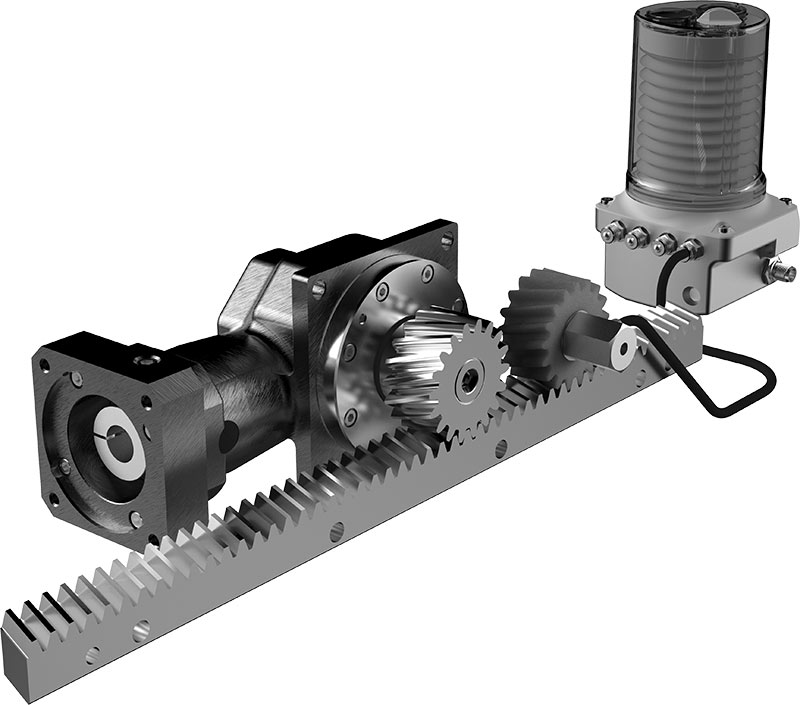

Dyna G耳系统
聪明，轻便和准确
- T 2B = 53 Nm至2160 Nm的8种尺寸
- 进给力可达约35 kN
- 3种精度等级
- 输入速度高达n 1max = 8000 min -1
- 进给速度高达10 m / s
- 齿轮比从3：1到100：1
- 正齿轮模块从m2到m6

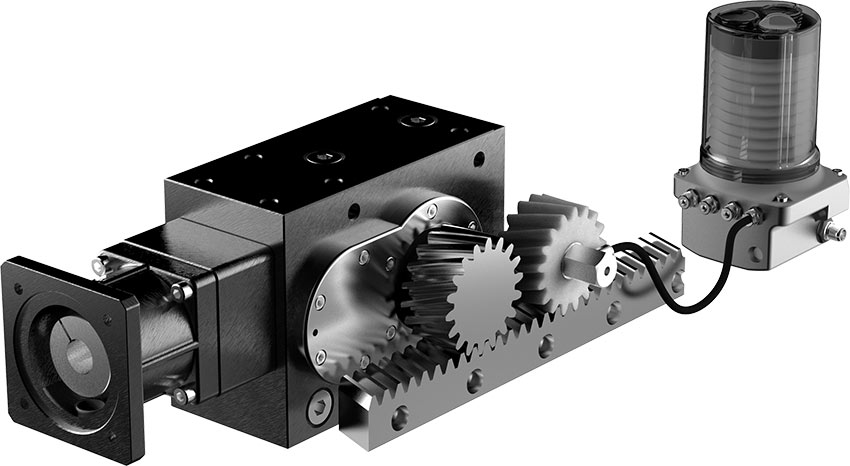

KS Twin G耳系统
紧凑，功能强大且准确
- T 2B = 225 Nm至11250 Nm的8种尺寸
- 进给力可达约200 kN
- 3种精度等级
- 输入速度高达n 1max = 8000 min -1
- 进给速度高达4 m / s
- 齿轮传动比从15：1到75：1
- 正齿轮模块从M2到M8

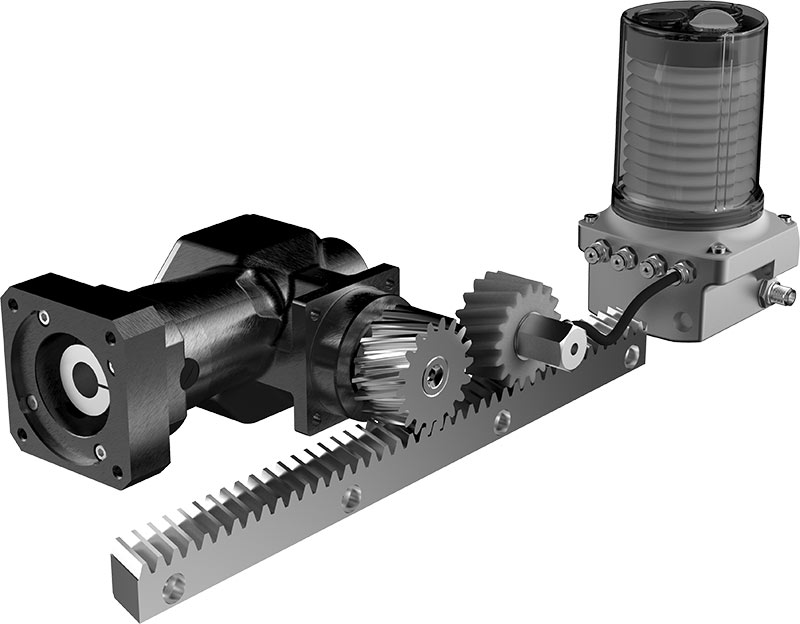

Dyna G ear DG 生态系统
效率完善
- T 2B = 53 Nm至390 Nm的4种尺寸
- 进给力高达11 kN
- 2个精度等级
- 输入速度高达n 1max = 6000 min -1
- 进给速度高达6 m / s
- 齿轮比从5：1到15：1
- 正齿轮模块从到M2 bis M4

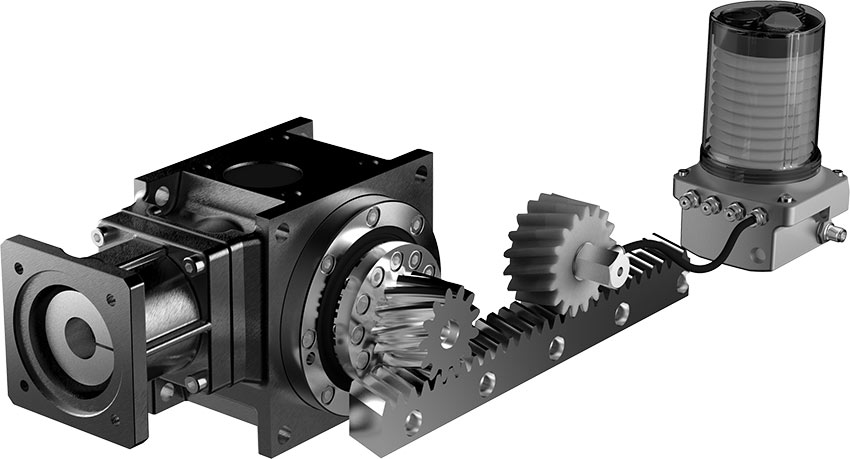

Dyna G ear PL EcoSystem
效率完善
- 带行星齿轮输出法兰
- T 2B = 53 Nm至210 Nm的3种尺寸
- 进给力高达8 kN
- 2个精度等级
- 输入速度高达n 1max = 5000 min -1
- 进给速度高达6 m / s
- 齿轮比从5：1到15：1
- M2 bis M4的正齿轮模块
你有什么问题吗 我们很乐意为您提供帮助。
