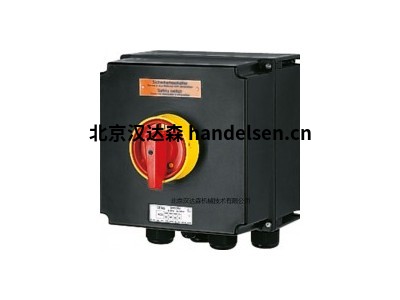

CEAG电流开关GHG610参数介绍
| 高艳春 QQ：2850590591 手机：15201542839 电话：010-64717020-122 传真：010-84786709-666 邮件：sales3@handelsen.cn |
 |
Ceag GHG610 特性：1号、2号、3号安装板，用于管道安装或者墙壁安装。
技术数据
前主电流开关10 A
标记accd。至2014/34 / EU D II 2 G Ex de IIC T6 / D II 2 D Ex tD A21 IP66 T80°C
EC型式检验证书PTB 00 ATEX 1074
IECEx合格证书BKI 07.0014
标记accd。符合IECEx Ex ed IIC T6
防爆等级A21 IP66 T53°C
允许的环境温度–20°C至+40°C1）
额定电压最大500伏
最大额定电流10安
频率50/60 Hz
额定分断能力AC-3
accd。 EN 60947-3
Ue 230 V / Ie 10 A
Ue 400 V / Ie 10 A
Ue 500 V / Ie 10 A
备用保险丝，最高400 V AC：10 A gG
最高500 V AC：10 A gG
连接端子主触点
辅助/信号触点
2 x 1.5-2.5平方毫米
2 x 0.5-2.5平方毫米
防护等级I
防护等级符合EN 60529 IP66
电缆固定头/外壳钻孔M25电缆固定头请参阅订购详细信息
重量约0.60公斤
外壳材料抗冲击聚酰胺
外壳颜色黑色
挂锁可以通过3个市售挂锁（最大直径6 mm）锁定在OFF位置
Ceag GHG262 特性：防爆安全开关（防爆IIC设计）20 A 3极
技术数据
用于受控三相变频器的防爆安全开关20 A
标记accd。至2014/34 / EU D II 2 G Exed ia IIC T6 / D II 2 D Ex tD A21 IP66 T80°C
EC型式检验证书PTB 99 ATEX 1161
IECEx合格证书BKI 07.0012
标记accd。符合IECEx Ex ia IIC T6
防爆t A21 IP66 T55°C
允许的环境温度–20°C至+40°C1）
额定电压最大690伏
最大额定电流20安
频率50/60 Hz
额定分断能力AC-3
accd。 EN 60947-3
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
高达400 V AC的备用保险丝：35 A gG
最高500 V AC：35 A gG
最高690 V AC：25 A gG
连接端子主触点
辅助/信号触点
2 x 4平方毫米
2 x 4平方毫米
防护等级I
防护等级符合EN 60529 IP66
电缆固定头/外壳钻孔M25电缆固定头请参阅订购详细信息
M32电缆密封套，请参阅订购详细信息
选件：带2 x螺纹的金属法兰
重量约1.48公斤
外壳材料玻璃纤维增强聚酯
外壳颜色黑色
辅助接触1 x NO产生-滞后;突破领先
1 x NC制造-领先;打破-落后
电子设备的安全互锁1 x NO产生-滞后；突破领先
挂锁可以通过3个市售挂锁（最大直径6 mm）锁定在OFF位置
Ceag GHG263 特性：防爆安全开关（防爆IIC设计）40 A 3极
技术数据
用于受控三相变频器的防爆安全开关40 A
标记accd。至2014/34 / EU D II 2 G Exed ia IIC T6 / D II 2 D Ex tD A21 IP66 T80°C
EC型式检验证书PTB 99 ATEX 1161
IECEx合格证书BKI 07.0012
标记accd。符合IECEx Ex ia IIC T6
防爆等级A21 IP66 T53°C
允许的环境温度–20°C至+40°C1）
额定电压最大690伏
最大额定电流40个
频率50/60 Hz
额定分断能力AC-3
accd。 EN 60947-3
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
高达400 V AC的备用保险丝：80 A gG
最高500 V AC：80 A gG
最高690 V AC：63 A gG
连接端子主触点
辅助/信号触点
2 x 16平方毫米
2 x 4平方毫米
防护等级I
防护等级符合EN 60529 IP66
电缆固定头/外壳钻孔M25电缆固定头请参阅订购详细信息
M40电缆密封套，请参阅订购详细信息
M50电缆固定头，请参阅订购详细信息
选件：带2 x螺纹的金属法兰
重量约4.3公斤
外壳材料玻璃纤维增强聚酯
外壳颜色黑色
辅助接触1 x NO产生-滞后;突破领先
1 x NC制造-领先;打破-落后
电子设备的安全互锁1 x NO产生-滞后；突破领先
挂锁可以通过3个市售挂锁（最大直径6 mm）锁定在OFF位置
Ceag GHG264 特性：防爆安全开关（防爆IIC设计）80 A 3极
技术数据
用于受控三相变频器的防爆安全开关80 A
标记accd。至2014/34 / EU D II 2 G Ex de IIC T6 / D II 2 D Ex tD A21 IP66 T80°C
EC型式检验证书PTB 00 ATEX 1091
IECEx合格证书BKI 07.0010
标记accd。符合IECEx Ex ia ia T6
防爆等级A21 IP66 T53°C
允许的环境温度–20°C至+40°C1）
额定电压最大690伏
最大额定电流80安
频率50/60 Hz
额定分断能力AC-3
accd。 EN 60947-3
Ue 230 V / Ie 80 A
Ue 400 V / Ie 80 A
Ue 500 V / Ie 80 A
Ue 690 V / Ie 63 A
备用保险丝，最高400 V AC：160 A gG
最高500 V AC：160 A gG
最高690 V AC：160 A gG
连接端子主触点
辅助/信号接触
2 x 25平方毫米
2 x 4平方毫米
防护等级I
防护等级符合EN 60529 IP66
电缆固定头/外壳钻孔M25电缆固定头请参阅订购详细信息
M40电缆密封套，请参阅订购详细信息
M50电缆固定头，请参阅订购详细信息
选件：带2 x螺纹的金属法兰
重量约7.25公斤
外壳材料玻璃纤维增强聚酯
外壳颜色黑色
辅助接触1 x NO产生-滞后;突破领先
1 x NC制造-领先;打破-落后
电子设备的安全互锁1 x NO产生-滞后；突破领先
挂锁可以通过3个市售挂锁（最大直径6 mm）锁定在OFF位置
Ceag GHG 981
特性：用于22区，500A，4极，外壳材料的防爆安全开关：316L不锈钢，电抛光，金属螺纹4xM80、1xM25
技术数据
温室气体981 ...
标记为2014/34 / EU D II 3 D Ex tc IIIC T80°C Dc
型式检验证书CCH 15 ATEX 1001
允许的环境温度-55°C至+40°C / 45°C / 50°C / 55°C参见说明手册
符合EN 50102 IK 9的IK级= ^ 10 J
额定电压高达690 V
额定电流请参阅订购信息
频率50-60 Hz
隔离开关，用于维护
accd。符合IEC 62262-1
1级（25 A-500 A）
防护等级I和II
防护等级符合EN 60529 IP66
辅助触点1 x NO接通-滞后，断开-领先
1 x NC制造-领先，突破-落后
可以使用3个商用挂锁将挂锁登录到OFF位置
外壳颜色塑料=黑色/钢板= RAL 7032 /不锈钢316L =电抛光
GHG 981（25 A）GHG 981（40 A）GHG 981（80 A）
备用保险丝，最高415 V AC
50微克
最高690 V AC
35微克
最高415 V AC
80克
最高690 V AC
80克
最高415 V AC
100克
最高690 V AC
100克
额定分断能力AC-3
accd。符合EN 60947-3附录A
25 A / 3极
23 A / 4/6极
14 A / 3极
14 A / 4/6极
40 A / 3极
40 A / 6极
22 A / 3极
17 A / 6极
71 A / 3极
55 A / 6极
23 A / 3极
17 A / 6极
连接端子4mm²-10mm²16mm²-35mm²50mm²-70mm²
GHG 981（100 A）GHG 981（160 A）GHG 981（250 A）
备用保险丝，最高415 V AC
125微克
最高690 V AC
125微克
最高415 V AC
160微克
最高690 V AC
160微克
最高415 V AC
250克
最高690 V AC
250克
额定分断能力AC-3
accd。符合EN 60947-3附录A
100 A 100 A 160 A 160 A 250 A 250 A
连接端子50mm²-70mm²95mm²-M8 x 25185mm²-M10 x 30
GHG 981（400 A）GHG 981（500 A / 630 A）GHG 981（700 A）
备用保险丝，最高415 V AC
400克
最高690 V AC
400克
最高415 V AC
630克
最高690 V AC
630克
最高415 V AC
800克
最高690 V AC
800克
额定分断能力AC-3 *
accd。符合EN 60947-3附录A
400 A 400 A 630 A 630 A 700 A 700 A
连接端子1 x 240mm²2 x 185mm²-M12 x 40 2x240mm²-M12 x 40
