BIKON-Technik 收缩盘1007 18X44 参数
郜赛楠 QQ:2853369883 手机:18518172483 电话:010-64714988-174 传真:010-84786709-667 邮件:sales18@handelsen.cn |
产品范围包括内部,中间和外部夹紧系统,法兰和轴联轴器,夹紧螺栓和各种特殊设计。
主要有以下系列:
BIKON 1003系列
BIKON 1006 系列
BIKON 1011系列
BIKON 1009系列
BIKON-LOCK系列
DOBIKON 1012系列
DOBIKON 1013系列
DOBIKON 1014系列
DOBIKON 1015.0系列
DOBIKON 1015.0.S系列
DOBIKON 1015.1系列
DOBIKON 1015.1.S系列
BIKON 1016系列
BIKON 2006系列
BIKON 2066系列
BIKON 6006系列
BIKON 7000.A系列
BIKON 7000.B系列
BIKON 8000系列
BIKON-Hydropress HPS系列
DOBIKON 2019系列
DOBIKON 4019系列
BIKON 7030系列
DOBIKON 7040系列
BIKON 30系列
BIKON FK1012系列
BIKON FK1013系列
BIKON FKHPS系列
DOBIKON 2000系列
BIKON 1025系列
BIKON 2025系列
基础知识
可拆卸的锥形夹紧系统
可拆卸的锥形夹紧系统,以下称为LKS,是机械元件,并且分配给轴 - 轮毂连接。
在口语中,LKS被称为张紧元件,夹紧装置或收缩盘。 LKS用于无间隙和力配合连接部件(轮毂)在光滑和无槽轴或轴上。
LKS的一个关键特性是通过集成螺钉进行夹紧(带有少数例外)并通过松开螺钉或按下环来进行非破坏性松动。
可拆卸的锥形锁定系统
锥形锁定系统原则上用于连接无间隙的部件 - 通常是光滑无槽轴上的零件 - 以及无间隙的传递力。
锥形锁定系统的一个特点是用于安装和安装的集成螺钉拆除不破坏/损坏。
依据
LKS的基础是圆柱形或锥形压配合。
具有少量组件和具有自锁设定角度的锥体的LKS最接近于此。
应通过有效表面对实现可拆卸和刚性连接。
基本
可拆卸锥形锁定系统的基础是圆柱形和锥形压配合。
除了利用轴的整个横截面之外,可以以较短的座椅长度传递大的扭矩。
这个目标可以通过刚性可拆卸圆锥锁定系统来实现
几个零件,设定角度小。
可拆卸锥形夹紧系统(LKS)分为三个夹紧系统。
内部夹紧系统
内部夹紧系统(夹紧螺栓)将轴/空心轴从内部扩展到轮毂。 动力流直接在轴和轮毂之间进行。内部夹紧系统对同心度和同心度没有影响。设计非常紧凑。
选择标准
首先,根据与系列尺寸(直径)相关的可传递力选择LKS。在选择过程中通常要检查三种类型的负载:
- 扭矩
- 弯曲力矩,夹紧点处的倾斜力矩
- 轴向力
在这里,最大 无论它们是静止的,脉动的,动态的,不平稳的等等 - 并且根据应用考虑相应的安全系数。
设定角度及其位置的影响
设定角度的大小和位置对径向应力曲线有很大影响,因此对表面压力和缺口效应有很大影响。
弯曲载荷
其中一个关键负载是弯曲载荷(倾斜力矩)。
这导致负载侧的电压增加(边缘压力)和
在卸载侧降低表面压力,部分取决于表面的提升。
低于最小表面压力,存在磨损腐蚀的风险。这是由于接触表面在推力方向上彼此微小滑动引起的。
内部夹紧系统
内部夹紧系统(夹紧螺栓)将轴/空心轴从内部扩展到轮毂。 动力流直接在轴和轮毂之间进行。内部夹紧系统对同心度和同心度没有影响。设计非常紧凑。
外夹紧系统
外部夹紧系统(收缩盘)将轮毂压在轴上。
动力流直接在轴和轮毂之间进行。
外部夹紧系统对同心度和轴向跳动没有影响。

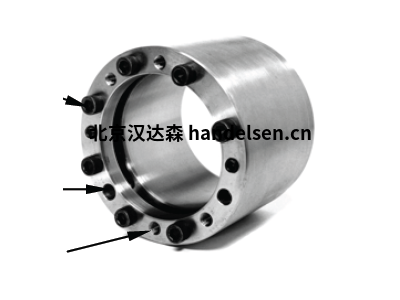

夹紧系统之间
中间夹紧系统(夹紧装置)位于轴和轮毂之间。 功率流通过夹紧装置进行。 中间夹紧系统对同心度和轴向跳动有影响。
安装空间 - 一般
对于阶梯孔,不得将夹紧装置推到挡块上以抵靠轮毂。 拆卸时,请留出约2 - 5 mm的距离以松开环。这适用于所有中间夹紧系统。
带有羽毛键槽的轴
可拆卸的锥形夹紧系统可以通过滑键槽(根据DIN)夹紧。夹紧装置的功能不会受到损害。 应确保键槽边缘破损且无毛刺。
可重用性
未损坏的夹紧装置可以重复使用。
每次使用后必须更换螺丝!
BIKON 1007
是一个简单设计的收缩盘,
由两个环组成并自锁
保龄球。 收缩盘BIKON 1007是
可与相应的收缩盘互换
BIKON 1029-71。 所有连接尺寸匹配。
BIKON 1007 18X44
BIKON 1007 20x47
BIKON 1007 24X50
BIKON 1007 30x60
BIKON 1007 36X72
BIKON 1007 44X80
BIKON 1007 50x90
BIKON 1007 55X100
BIKON 1007 62X110
BIKON 1007 68X115
BIKON 1007 75X138
BIKON 1007 80x145
BIKON 1007 85X155
BIKON 1007 90x155
BIKON 1007 95X170
BIKON 1007 100x170
BIKON 1007 105X185
BIKON 1007 110x185
BIKON 1007 110x200
BIKON 1007 115X200
BIKON 1007 120x215
BIKON 1007 125X215
BIKON 1007 130x215
BIKON 1007 135X230
BIKON 1007 140x230
BIKON 1007 150x263
BIKON 1007 155X263
BIKON 1007 160x263
BIKON 1007 165X290
BIKON 1007 170x290
BIKON 1007 175X300
BIKON 1007 180x300
BIKON 1007 185X330
BIKON 1007 190x330
BIKON 1007 195X350
BIKON 1007 200x350
BIKON 1007 210x370
BIKON 1007 220x370
BIKON 1007 230x405
BIKON 1007 240x405
BIKON 1007 250x430
BIKON 1007 260x430
BIKON 1007 280x460
BIKON 1007 300x485
BIKON 1007 320x520
BIKON 1007 340x570
BIKON 1007 350x580
BIKON 1007 360x590
BIKON 1007 380x640
BIKON 1007 390x650
BIKON 1007 420x670
BIKON 1007 440x720
BIKON 1007 460x770
BIKON 1007 480x800
BIKON 1007 500x850
BIKON 1007 530x910
BIKON 1007 560x940
BIKON 1007 590x960
BIKON 1007 620x970
BIKON 1007 660x1070
BIKON 1029
收缩盘具有非自锁功能
松弛后自己消融并溶解
螺钉。 收缩盘
BIKON 1029-71可与之互换
相应的收缩盘BIKON 1007。
所有连接尺寸都相同。
BIKON 1029-71 195X350
BIKON 1029-71 200x350
BIKON 1029-71 210x370
BIKON 1029-71 220x370
BIKON 1029-71 230x405
BIKON 1029-71 240x405
BIKON 1029-71 250x430
BIKON 1029-71 260x430
BIKON 1029-71 270x460
BIKON 1029-71 280x460
BIKON 1029-71 290x785
BIKON 1029-71 300x485
BIKON 1029-71 310x520
BIKON 1029-71 320x520
BIKON 1029-71 330x570
BIKON 1029-71 340x570
BIKON 1029-71 350x580
BIKON 1029-71 360x590
BIKON 1029-71 370x645
BIKON 1029-71 380x645
BIKON 1029-71 390x660
BIKON 1029-71 400x690
BIKON 1029-71 410x690
BIKON 1029-71 420x690
BIKON 1029-71 430x750
BIKON 1029-71 440x750
BIKON 1029-71 450x770
BIKON 1029-71 460x770
BIKON 1029-71 470x800
BIKON 1029-71 480x800
BIKON 1029-71 490x850
BIKON 1029-71 500x850
BIKON 1029-51 125X190
BIKON 1029-51 140x220
BIKON 1029-51 155X245
BIKON 1029-51 165X260
BIKON 1029-51 175X275
BIKON 1029-51 185X295
BIKON 1029-51 195X315
BIKON 1029-51 220x345
BIKON 1029-51 240x370
BIKON 1029-51 260x395
BIKON 1029-51 280x425
BIKON 1029-91 140x230
BIKON 1029-91 155X263
BIKON 1029-91 165X290
BIKON 1029-91 175X300
BIKON 1029-91 185X330
BIKON 1029-91 200x350
BIKON 1029-91 220x370
BIKON 1029-91 240x405
BIKON 1029-91 260x430
DOBIKON 2019
DOBIKON 2019
是BIKON-Technik GmbH的开发。
收缩盘DOBIKON 2019传输非常多
轴径小的高扭矩。
因此,材料利用率
整个应用/建设非常经济。
DOBIKON 2019 55X100
DOBIKON 2019 62X110
DOBIKON 2019 68X115
DOBIKON 2019 75X130
DOBIKON 2019 80x145
DOBIKON 2019 90x155
DOBIKON 2019 100x170
DOBIKON 2019 110x170
DOBIKON 2019 125X195
DOBIKON 2019 140x215
DOBIKON 2019 155X230
DOBIKON 2019 165X250
DOBIKON 2019 175X270
DOBIKON 2019 185X285
DOBIKON 2019 195X300
DOBIKON 2019 200x310
DOBIKON 2019 220x330
DOBIKON 2019 240x370
DOBIKON 2019 260x400
DOBIKON 2019 280x425
DOBIKON 2019 300x450
DOBIKON 2019 320x480
DOBIKON 2019 340x510
DOBIKON 2019 350x525
DOBIKON 2019 360x550
DOBIKON 2019 380x570
DOBIKON 2019 390x590
DOBIKON 2019 420x630
DOBIKON 2000
由BIKON-Technik GmbH于1977年开发。
在组装期间,轮毂没有轴向位移
DOBIKON 2000-080
DOBIKON 2000-095
DOBIKON 2000-110
DOBIKON 2000-130
DOBIKON 2000-145
DOBIKON 2000-160
DOBIKON 2000-180
DOBIKON 2000-200
DOBIKON 2000-220
DOBIKON 2000-250
DOBIKON 2000-280
DOBIKON 2000-310
DOBIKON 2000-350
DOBIKON 2000-390
DOBIKON 2000-440
DOBIKON 4019
是BIKON-Technik GmbH的开发。
联轴器是扭转和刚性的
基于DOBIKON 2019收缩盘
用小的扭矩传递非常高的扭矩
轴直径。
因此,整个应用/建筑的材料利用非常经济
。
DOBIKON 4019 55X100
DOBIKON 4019 62X110
DOBIKON 4019 68X115
DOBIKON 4019 75X130
DOBIKON 4019 80x145
DOBIKON 4019 90x155
DOBIKON 4019 100x170
DOBIKON 4019 110x170
DOBIKON 4019 125X195
DOBIKON 4019 140x215
DOBIKON 4019 155X230
DOBIKON 4019 185X285
DOBIKON 4019 200x310
DOBIKON 4019 220x330
DOBIKON 4019 240x370
DOBIKON 4019 260x400
DOBIKON 4019 280x425
DOBIKON 4019 300x450
DOBIKON 4019 340x510
DOBIKON 4019 360x550
DOBIKON 4019 390x590
DOBIKON 4019 420x630
BIKON 7030
是一个扭转和弯曲轴联轴器,由两个法兰半部分BIKON 7010和BIKON 7020组成。安装/翻边时,左半部分的螺钉(BIKON 7010)啮合右半部分的螺纹(BIKON 7020)和
反之亦然。 即使在松开相应轴端的螺钉后,相应的半部仍保持夹紧 - 自锁锥。
BIKON 7030 18X47
BIKON 7030 19X47
BIKON 7030 20x47
BIKON 7030 22X50
BIKON 7030 24X50
BIKON 7030 25X50
BIKON 7030 28X60
BIKON 7030 30x60
BIKON 7030 32X72
BIKON 7030 35X72
BIKON 7030 38X80
BIKON 7030 40x80
BIKON 7030 42X80
BIKON 7030 45X80
BIKON 7030 50x90
BIKON 7030 55X100
BIKON 7030 60x110
BIKON 7030 65X115
BIKON 7030 70x120
BIKON 7030 75X138
BIKON 7030 80x145
BIKON 7030 85X155
BIKON 7030 90x155
BIKON 7030 95X170
BIKON 7030 100x170
BIKON 7030 110x185
BIKON 7030 120x215
BIKON 7010 18X47
BIKON 7010 19X47
BIKON 7010 20x47
BIKON 7010 22X50
BIKON 7010 24X50
BIKON 7010 25X50
BIKON 7010 28X60
BIKON 7010 30x60
BIKON 7010 32X72
BIKON 7010 35X72
BIKON 7010 38X80
BIKON 7010 40x80
BIKON 7010 42X80
BIKON 7010 45X80
BIKON 7010 50x90
BIKON 7010 55X100
BIKON 7010 60x110
BIKON 7010 65X115
BIKON 7010 70x120
BIKON 7010 75X138
BIKON 7010 80x145
BIKON 7010 85X155
BIKON 7010 90x155
BIKON 7010 95X170
BIKON 7010 100x170
BIKON 7010 110x185
BIKON 7010 120x215
BIKON 7020 18X47
BIKON 7020 19X47
BIKON 7020 20x47
BIKON 7020 22X50
BIKON 7020 24X50
BIKON 7020 25X50
BIKON 7020 28X60
BIKON 7020 30x60
BIKON 7020 32X72
BIKON 7020 35X72
BIKON 7020 38X80
BIKON 7020 40x80
BIKON 7020 42X80
BIKON 7020 45X80
BIKON 7020 50x90
BIKON 7020 55X100
BIKON 7020 60x110
BIKON 7020 65X115
BIKON 7020 70x120
BIKON 7020 75X138
BIKON 7020 80x145
BIKON 7020 85X155
BIKON 7020 90x155
BIKON 7020 95X170
BIKON 7020 100x170
BIKON 7020 110x185
BIKON 7020 120x215
DOBIKON 7040
是BIKON-Technik GmbH的开发。 轴联轴器具有抗扭曲和抗弯曲性,并且经过多次验证和使用
夹紧装置DOBIKON 1012.紧凑的设计允许较短的夹紧长度,从一侧安装。 锥体是自锁的。
DOBIKON 7040 38X100
DOBIKON 7040 48X100
DOBIKON 7040 45X115
DOBIKON 7040 50x115
DOBIKON 7040 55X125
DOBIKON 7040 60x125
DOBIKON 7040 70x150
DOBIKON 7040 75X160
DOBIKON 7040 80x160
DOBIKON 7040 85X180
DOBIKON 7040 90x180
DOBIKON 7040 100x195
DOBIKON 7040 110x205
DOBIKON 7040 120x215
DOBIKON 7040 130x240
DOBIKON 7040 140x250
DOBIKON 7040 150x260
BIKON 9500
是一种扭转和弯曲的刚性联轴器。 该设计允许短的夹紧长度与波之间的距离,并且是a侧装。 锥体不是自锁的。
BIKON 9500 10x35
BIKON 9500 11X35
BIKON 9500 12X35
BIKON 9500 15X45
BIKON 9500 16X45
BIKON 9500 17X45
BIKON 9500 18X50
BIKON 9500 19X50
BIKON 9500 20x50
BIKON 9500 22X55
BIKON 9500 24X55
BIKON 9500 25X55
BIKON 9500 28X60
BIKON 9500 30x60
BIKON 9500 32X65
BIKON 9500 35X75
BIKON 9500 38X75
BIKON 9500 40x75
BIKON 9500 42X78
BIKON 9500 45X85
BIKON 9500 48X90
BIKON 9500 50x90
BIKON 9500 55X95
BIKON 9500 60x100
BIKON 9500 65X102
BIKON 9500 68X110
BIKON 9500 70x115
BIKON 9500 75X120
BIKON 9500 80x125
BIKON 30
由BIKON-Technik GmbH于1981年开发。
法兰联轴器由两个可单独应用的连接法兰BIKON 10和BIKON 20组成,它们通过夹紧装置DOBIKON 1014夹紧在轴上。
连接尺寸符合鲁尔煤AG(短RAG标准)的标准。
BIKON法兰接头
新设计仅包含三个组件:
内圈 - 法兰体 - 夹紧螺栓或螺钉
BIKON 1025
由BIKON-Technik GmbH于1986年开发。
紧固销用于法兰联轴器而不是螺钉。
很少有Spann螺栓更换螺钉,从而减少了装配和拆卸时间,从而减少了成本。 所有部件均采用化学镀镍处理,因此可防锈。
通过加宽外套,BIKON 1025在组装后无间隙地进入孔中。 扭矩是正向传递的,弯矩是力 - 正的。
BIKON 1025-30-60
BIKON 1025-35-60
BIKON 1025-35-80
BIKON 1025-50-70
BIKON 1025-50-85
BIKON 1025-50-90
BIKON 1025-60-120
BIKON 1025-60-140
BIKON 1025-60-150
BIKON 1025-60-160
BIKON 1025-60-170
BIKON 1025-60-180
BIKON 1025-70-160
BIKON 1025-75-160
BIKON 1025-75-195
BIKON 1025-75-200
BIKON 1025-80-200
BIKON 2025
由BIKON-Technik GmbH于1986年开发。夹紧销用于翻边部件而不是螺钉。
很少有Spann螺栓更换螺钉,从而减少了装配和拆卸时间,从而减少了成本。 所有部件均采用化学镀镍处理,因此可防锈。
通过扩展外套筒,BIKON 2025在游隙中无间隙地发挥作用。扭矩是正的,弯矩传递正向。
BIKON 2025-30-60
BIKON 2025-35-72
BIKON 2025-35-84
BIKON 2025-40-90
BIKON 2025-40-110
BIKON 2025-50-90
BIKON 2025-52-112
BIKON 2025-55-140
BIKON 2025-60-120
BIKON 2025-60-75
BIKON 2025-65-140
BIKON 2025-70-200
BIKON 2025-80-200
BIKON 2066
由BIKON-Technik GmbH于2013年开发。
这种夹紧装置完善了全球范围
已知的夹紧装置BIKON 1006,BIKON 2006和BIKON 6006。
BIKON 2066 180x260
BIKON 2066 190x270
BIKON 2066 200x280
BIKON 2066 220x300
BIKON 2066 240x320
BIKON 2066 260x340
BIKON 2066 280x380
BIKON 2066 300x400
BIKON 2066 320x420
BIKON 2066 340x440
BIKON 2066 360x460
BIKON 2066 380x480
BIKON 2066 400x500
BIKON 2066 420x520
BIKON 2066 440x540
BIKON 2066 460x560
BIKON 2066 480x580
BIKON 2066 500x600
BIKON 2066 520x620
BIKON 2066 540x640
BIKON 2066 560x660
BIKON 2066 580x680
BIKON 2066 600x700
BIKON 2066 620x720
BIKON 2066 640x740
BIKON 2066 660x760
BIKON 2066 680x780
BIKON 2066 700x800
BIKON 2066 720x820
BIKON 2066 740x840
BIKON 2066 760x860
BIKON 2066 780x880
BIKON 2066 800x900
BIKON 2066
BIKON 2066
BIKON 2066
BIKON 2066
BIKON 2066
BIKON 2066
BIKON 2066
BIKON 2066
BIKON 2066
BIKON 2066
BIKON 2066
BIKON 2066
BIKON 2025
BIKON 2025
BIKON 2025
BIKON 2025
BIKON 2025
BIKON 2025
BIKON 2025
BIKON 7000.B
德国BIKON胀紧套100
德国BIKON胀紧套1003
