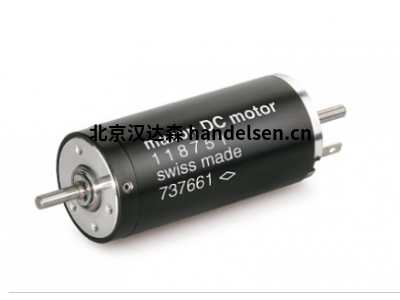

瑞士maxon 电机118385技术资料
| 高艳春 QQ：2850590591 手机：15201542839 电话：010-64717020-122 传真：010-84786709-666 邮件：sales3@handelsen.cn |
 |
瑞士maxon motor公司，总部位于Sachseln，在全球拥有1865名员工。40多年来，Maxon Motor在全世界30多个国家陆续建立了本土化的服务体系。目前，maxon motor在瑞士、德国和匈牙利都设有生产线。凭借其不断革新的技术，卓越的产品性能，和良好的客户服务体系，使得Maxon Motor在全球的高精密电机和驱动系统的市场享有极高的声誉。
maxon始于1961年高精密DC电机，致力于研发并生产性能强大的电动驱动器。 符合工程师们毫不妥协的理念，因而被广泛应用在各种高要求应用场合。 例如美国国家航空航天局火星探测车的驱动力来源就是maxon电机。 此外，还可用在胰岛素泵和外科手持器械中。 仿真机器人或精密工业设备中也可以找到maxon电机的身影。 甚至是纹身机、客机、相机镜头、赛车和心脏泵中。
50多年来，我们一直致力于根据客户需要提供个性化解决方案、不断提高品质并坚持创新。 我们的模块化系统产品不断扩展，其中包括：
有刷和无刷直流电机
无刷盘式电机
行星齿轮箱、正齿轮箱、特殊齿轮箱
传感器
伺服放大器、位置控制器
高科技CIM和MIM组件
客户定制驱动方案
应用范围：
用于医疗技术的驱动系统。
体内或手术室内： 我们致力改善生活品质。
医疗领域对于驱动元件有相当高的要求： 精确、可消毒、运行稳定性高和生热低的DC/EC驱动装置。 maxon medical专为这个应用领域研发和生产微驱动装置——严格按照ISO 13485医疗标准。maxon medical为每一个应用领域提供合适的驱动装置和控制系统，或者针对客户需求定制解决方案。 例如胰岛素泵、手术机器人、精密手持器械和假肢等。
特点：
可靠、紧凑且高效。
maxon DC电机可靠、振动低且可进行消毒处理。 同时还具有功率密度高、效率高的特点。 甚至有直径最大至4 mm的微型型号。
maxon电机的优势：
可消毒处理
品质上乘
使用寿命长
耗能低
出色的调试性能
设计结构紧凑： 体积性能比极佳
低电磁干扰
低噪音
发动机作为能量转换器
电动机将电功率Pel（电流I和电压U）转换为机械功率Pmech（速度n和转矩M）。
产生的损失分为增加的摩擦损失
Pmech被计数，并且在绕组的焦耳功率PJ（电阻R）上。 maxon无铁直流电动机实际上不会发生铁损。使用maxon EC电动机，它们在形式上像附加的摩擦扭矩一样对待。因此，经常账户可以表述为：
详细地，得出机电电机常数
磁路和绕组的几何布置定义了电动机详细如何将输入电功率（电流，电压）转换为机械功率输出（速度，转矩）。
该能量转换的两个重要特征是速度常数kn和转矩常数kM。
速度常数将速度n与绕组感应电压Uind（= EMF）连接起来。 Uind与速度成正比，适用于：类似地，转矩常数将机械转矩M与电流I结合在一起。
这种比例性的关键信息是对于maxon引擎而言
转矩和电流的量是相等的。因此，在电动机图中，电流轴也平行于转矩轴绘制。
电机特性
每个maxon DC和EC电动机均可用于创建图表
从中可以获取许多应用中最重要的电动机数据。尽管未考虑公差和温度影响，但仅考虑粗略值即可。在该图中，在恒定电压U下，绘制速度n，电流I，功率输出P2和效率h作为转矩M的函数。
速度特性曲线该特性描述了在恒定电压U下电机的机械性能：
-随着扭矩的增加，速度线性降低。
-发动机转得越快，扭矩就越小
离开。
在两个端点的帮助下，空载转速no和停止扭矩
MH，可以描述其特性
电机数据）。
直流电动机可以在任何电压下运行。空转速度和停止转矩与施加的电压成比例地变化，这等效于图中速度特性的平行移动。在怠速和电压之间，重要的比例关系适用于良好的近似
其中kn是速度常数。
无论电压如何，最好用特性斜率来描述特性曲线。
斜率是最有意义的数字之一，可以直接比较不同的引擎。斜率越小，速度对转矩（负载）变化的敏感性越小，并且发动机越坚固。对于maxon电动机，电动机类型的绕组系列的特性梯度几乎恒定。
电流特性
电流与转矩的等价关系为
所示的转矩平行轴：流过电动机的电流越多，产生的转矩就越大。 电流标度由两点空载电流I0和浪涌电流IA（电机数据的第3行和第8行）定义。 空载电流对应于摩擦转矩MR，它描述了轴承和换向系统中的内部摩擦。
在maxon EC电动机中，取代换向系统中的摩擦损耗，在定子组中出现了速度相关的铁损。
在启动过程中，最大的扭矩使发动机发展。 是比正常工作扭矩大几倍。 因此，功耗最大。
额定工作点
额定工作点是电机的出色工作点，是在额定电压UN（电机数据的第1行）和额定电流IN（第6行）下运行的结果。 从转矩和电流的等效值开始，跟随在该工作点处生成的额定转矩MN（线5），并根据速度特性确定额定转速nN（线4）。 额定电压的选择应考虑最大怠速应在何处。 额定电流由电动机的最大热允许连续负载得出。
电机图，操作区域
该目录包含每种maxon DC和EC电动机类型的图表，该图表举例说明了基于典型电动机的绕组系列的工作范围。
连续运行范围两个条件“允许的连续扭矩”和“极限速度”限制了连续运行范围。 在此范围内的工作点在温度上并不重要，通常不会导致换向系统的磨损增加。
短线操作范围
出于热的原因，电机只能永久性加载最大允许的连续电流。 然而，在短时间内，允许使用更高的电流（扭矩）。 只要绕组温度低于临界值，就不会损坏绕组。 电流增加的相位受时间限制。 通过绕组的热时间常数（电动机数据的第19行）可以确定这种短期过载可能持续多长时间。 过载周期的大小范围从最小的电动机（直径为6到13毫米）到几分钟（对于最大的电动机（直径为60到90毫米））不等。 确切过载时间的计算在很大程度上取决于电动机电流和转子的起始温度。
容许连续电流，容许连续转矩
当前的热损耗使绕组发热。结果
热量必须能够散发出去，以便不超过最高绕组温度（电机数据的第22行）。这定义了在标准条件下（环境温度25°C，法兰无散热，空气自由流通）下达到最高绕组温度的最大允许连续电流。较大的电动机电流会导致绕组温度过高，请选择额定电流，使其与该最大允许连续电流相对应。他强烈依赖发展。细线绕组的额定电流小于粗线绕组的额定电流。低阻抗时
绕组可以减少电刷系统的功耗
进一步限制允许的连续电流。对于石墨电刷电动机，在较高速度下摩擦损耗会急剧增加。对于EC电动机，涡流损耗随着速度的增加而增加，并产生额外的热量。相应地，最大允许的连续电流在较高速度时减小。与额定电流相关的额定转矩在绕组系列之内
电机类型实际上是恒定的，代表一种特性
引擎类型dar的大小。
最高速度（极限速度）
在直流电动机的情况下，这主要受到换向系统的限制。
在极高的速度下，收集器和刷子变得更坚固
磨损。 原因如下：
-由于行进距离长，机械磨损增加
收集方式
-通过电刷的振动和火花增加电蚀
限制速度的另一个原因是机械的转子的残余不平衡会影响轴承的寿命。
高于极限速度nmax（第23行）的速度相当高可能，但大多数人的预期寿命缩短
。
EC电动机的极限转速由使用寿命决定在最大允许剩余不平衡量和轴承载荷下计算的滚珠轴承（至少20,000小时）的考虑因素。
最高允许绕组温度
电机电流由于绕组电阻而导致a
加热绕组。 为了使发动机不会过热，必须
热量通过定子释放到环境中。 自支撑绕组是热敏区域。 短时间内不得超过转子的最高温度。 对于具有较高电流负载趋势的石墨电刷电动机和EC电动机，该温度为125°C（在某些情况下高达155°C）。 贵金属换向电动机仅允许较低的电流负载，因此转子温度不得超过85°C。 良好的空气流通或冷却板等安装措施会大大降低温度。
有刷DC电机
maxon DC电机是质量优异的直流电机，采用高性能永磁体。 电机的“心脏”是享有全球patent的空芯杯转子。 这项先进的技术带给驱动器的优势是紧凑的结构、高性能和低惯性。 由于惯量较小，DC电机可达到很高的加速度。 模块化构建的A-max和RE-max系列提供多种选配可能，在提供卓越性能的同时保持合理的价格。
DCX系列
可配置直径在6 – 35mm
的规格。 可选择稀有金属/
石墨电刷、滑动轴承/烧结轴
承等各种选项。
DC-max系列
您可以配置直径16 mm和 22 mm的电机。可以在石墨电刷和稀有金属电刷、烧结轴承和滚珠轴承以及多种不同元件之间自由选择。
maxon DC-max电机以最小体积发挥最大功率，拥有卓越的性价比。
小型驱动器DC-max 16 S配备强劲的RE磁体、新型的绕组技术、成本优化的设计并通过自动化生产制成。
A-max系列
直径12 – 32mm。 0.5 – 20W。
maxon A-max电机采用高效空芯杯转子和铝镍钴磁钢。
online Shop
maxon A-max电机属于一项配备了高功率AlNiCo永磁铁的高品质直流电机的创新项目。电机的“核心部件”maxon无铁芯绕组经过经过上百万次验证。 这代表了紧凑、高效和低惯量的驱动装置的最先进技术。
RE-max系列
直径13 – 29毫米。0.75 – 22瓦。
maxon RE-max电机采用钕磁钢，可达到极高的功率。
RE系列
直径6 – 65毫米，0.3 – 250瓦。
maxon RE电机的效率 > 90 %，并且配备有高性能磁铁（稀土）。
瑞士maxon motor公司，总部位于Sachseln，在全球拥有1865名员工。40多年来，Maxon Motor在全世界30多个国家陆续建立了本土化的体系。目前，maxon motor在瑞士、德国和匈牙利都设有生产线。凭借其不断革新的技术，卓越的产品性能，和良好的客户服务体系，使得Maxon聘 Motor在全球的高精密电机和驱动系统的市场享有极高的声誉。Maxon Motor是值得信赖的驱动产品供应商。
产品分类
瑞士Maxon Motor电机，Maxon Motor直流电机，Maxon Motor减速电机，Maxon Motor控制电机，Maxon Motor步进电机。
型号示例：
MAXON MOTOR 2332.968-51.225-200 + HP ENCODER HEDS-5310
TAMAGAWA MOTOR TS4501N2000E100
MAXON MOTOR 2332.970-21.116-000 TAMAGAWA MOTOR
TS4503N2036E501
MAXON MOTOR 232.970-21.118-000 TAMAGAWA MOTOR
TS4502N2000E200
MAXON MOTOR MODEL#:226785 TAMAGAWA MOTOR
TS4509N2000E100
MAXON MOTOR MODEL#:226784 TAMAGAWA MOTOR
TS4509N7000E100
MAXON MOTOR MODEL#:236659 TESEC 906 相位控制器 U7DK-5114
MAXON MOTOR MODEL#:214896 TOSOK ENCODER RE19C
MAXON MOTOR MODEL#:2332.970-21.116-000 TSUKASA MOTOR
TG-01D-UN-64-KA
MAXON MOTOR 41.032.038-00.00-293 TSUKASA MOTOR
TG-05L-SG-50-KA
MAXON MOTOR 44.026.000-00.07 TSUKASA MOTOR
TG-05A-AM--25-KA
MAXON MOTOR 135675 TSUKASA MOTOR TG-38E-AM-25-KA
MAXON MOTOR 41.026.038-00-00-159 TSUKASA MOTOR
TG-05J-AM-25-KA
MAXON MOTOR MODEL#:232.970-21.118-000 TSUKASA MOTOR
TG-05L-AM-50-KA
MAXON DC MOTOR 44.060.00-00.09-071 HEDS-5500 A11
MAXON DC MOTOR 2260.885-73.216-200 44.060-000-00.17-067
瑞士maxon motor直流电机
maxon致力于研发并生产性能强大的电动驱动器。 我们的DC电机品质领先全球。 符合工程师们毫不妥协的理念，因而被广泛应用在各种高要求应用场合。 例如美国国家航空航天局火星探测车的驱动力来源就是maxon电机。 此外，还可用在胰岛素泵和外科手持器械中。 仿真机器人或精密工业设备中也可以找到maxon电机的身影。 甚至是纹身机、客机、相机镜头、赛车和心脏泵中。50多年来，我们一直致力于根据客户需要提供个性化解决方案、不断提高品质并坚持创新。 我们的模块化系统产品不断扩展，其中包括：
有刷和无刷直流电机
无刷盘式电机
行星齿轮箱
正齿轮箱
特殊齿轮箱
传感器
伺服放大器、位置控制器
高科技CIM和MIM组件
客户定制驱动方案
118382 RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt 10 mm 0.75 W 2.4 V 13000 rpm 0.757 mNm
118383 RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt 10 mm 0.75 W 3 V 11100 rpm 0.789 mNm
118384 RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt 10 mm 0.75 W 3.6 V 9930 rpm 0.784 mNm
118385 RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt 10 mm 0.75 W 4.5 V 11300 rpm 0.787 mNm
118386 RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt 10 mm 0.75 W 6 V 13000 rpm 0.784 mNm
118387 RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt 10 mm 0.75 W 6 V 11400 rpm 0.8 mNm
118388 RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt 10 mm 0.75 W 7.2 V 11400 rpm 0.784 mNm
118389 RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt 10 mm 0.75 W 7.2 V 10600 rpm 0.718 mNm
118390 RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt 10 mm 0.75 W 9 V 10700 rpm 0.757 mNm
118391 RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt 10 mm 0.75 W 12 V 11600 rpm 0.746 mNm
118392 RE 10 Ø 10 mm, 稀有金属电刷, 1.5 Watt 10 mm 1.5 W 3 V 13000 rpm 1.5 mNm
118393 RE 10 Ø 10 mm, 稀有金属电刷, 1.5 Watt 10 mm 1.5 W 3 V 10700 rpm 1.49 mNm
118394 RE 10 Ø 10 mm, 稀有金属电刷, 1.5 Watt 10 mm 1.5 W 4.5 V 12800 rpm 1.48 mNm
118395 RE 10 Ø 10 mm, 稀有金属电刷, 1.5 Watt 10 mm 1.5 W 4.5 V 10600 rpm 1.47 mNm
118396 RE 10 Ø 10 mm, 稀有金属电刷, 1.5 Watt 10 mm 1.5 W 6 V 12400 rpm 1.5 mNm
118397 RE 10 Ø 10 mm, 稀有金属电刷, 1.5 Watt 10 mm 1.5 W 6 V 9880 rpm 1.57 mNm
118398 RE 10 Ø 10 mm, 稀有金属电刷, 1.5 Watt 10 mm 1.5 W 9 V 12200 rpm 1.53 mNm
118399 RE 10 Ø 10 mm, 稀有金属电刷, 1.5 Watt 10 mm 1.5 W 9 V 11100 rpm 1.54 mNm
118400 RE 10 Ø 10 mm, 稀有金属电刷, 1.5 Watt 10 mm 1.5 W 12 V 12500 rpm 1.54 mNm
118401 RE 13 Ø 13 mm, 稀有金属电刷, 1.2 Watt 13 mm 1.2 W 1 V 11600 rpm 0.499 mNm
