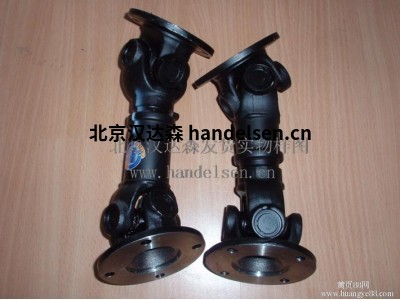

ELBE万向轴0.100系列介绍
| 刘洋 QQ：2850590582 手机：17744536447 电话：010-64714988-213 传真：010-64714988668 邮件：-@handelsen.cn |
 |
德国ELBE公司建立于1919年，长期致力于传动轴产品的开发与制造。目前德国Elbe是多家国际知名企业的合作伙伴，包括普拉塞陶依尔•法拉利•ZF•卡特彼勒•利勃海尔•多纳•沃尔沃•MAN等。
ELBE主要产品：
万向联轴器：ELBE 0.100系列、ELBE 0.200系列、ELBE 0.300系列、ELBE 0.400系列、ELBE 0.500系列
精密万向轴：ELBE 0.600系列
十字万向轴：ELBE 0.700系列
球窝万向轴：ELBE 0.800系列
产品应用:
ELBE产品主要应用于铁路机械•工程机械•交通运输车辆•农业机械•工业制造机械等。
替代兼容性:
可以根据客户需求来制定产品特性，工厂根据产品配套灵活性进行升级，替代，从而达到现场的完美使用。
Elbe 0.100系列：
扭矩范围：250 bis 35.000 Nm
最大偏转角度可达35°
DIN，交叉互锁，SAE法兰，轮毂或 - 特殊连接
无长度补偿万向节
具有长度补偿的联合中间轴
滚子/或滚针轴承
系统里型号：
0.110.115 长度S = 970 mm X = 95mm
0.148.110 长度S = 800 mm X = 110 mm
0.107.101 长度S = 300 mm X = 35 mm
0.107.050 长度S = 82 mm
0.107.060 长度S = 187mm X = 35 mm
0.109.130.0202 长度S = 250 mm X = 40 mm
0.109.113.0201 长度S = 2335mm X = 80mm 9.30
0.109.113.5012 长度S = 1250mm X = 80mm
0.109.130.0277 长度S = 225mm X = 25mm
0.109.100.0201长度S = 1885 mm X = 40 mm
0.110.115.0001长度S = 970 mm X = 95 mm
0.110.131.0001长度S = 255 mm X = 30 mm
0.110.111.0001长度S = 1250mm X = 95mm
0.110.101.0001长度S = 590mm X = 40mm
Elbe 0.100系列型号：
Elbe 0.105.100
Elbe 0.105.101
Elbe 0.105.102
Elbe 0.105.110
Elbe 0.105.111
Elbe 0.105.112
Elbe 0.105.130
Elbe 0.105.131
Elbe 0.105.132
Elbe 0.106.140
Elbe 0.106.141
Elbe 0.106.142
Elbe 0.106.200
Elbe 0.106.201
Elbe 0.106.202
Elbe 0.106.300
Elbe 0.106.301
Elbe 0.106.302
Elbe 0.106.400
Elbe 0.106.401
Elbe 0.106.402
Elbe 0.107.100
Elbe 0.107.101
Elbe 0.107.102
Elbe 0.107.110
Elbe 0.107.130
Elbe 0.107.140
Elbe 0.107.200
Elbe 0.107.300
Elbe 0.107.402
Elbe 0.109.100
Elbe 0.109.101
Elbe 0.109.102
Elbe 0.109.105
Elbe 0.109.110
Elbe 0.109.111
Elbe 0.109.115
Elbe 0.109.130
Elbe 0.109.131
Elbe 0.109.132
Elbe 0.109.140
Elbe 0.109.141
Elbe 0.109.142
Elbe 0.109.200
Elbe 0.109.201
Elbe 0.109.205
Elbe 0.109.300
Elbe 0.109.301
Elbe 0.109.400
Elbe 0.110.100
Elbe 0.110.102
Elbe 0.110.105
Elbe 0.110.110
Elbe 0.110.112
Elbe 0.110.115
Elbe 0.110.130
Elbe 0.110.140
Elbe 0.110.142
Elbe 0.110.200
Elbe 0.110.201
Elbe 0.110.300
Elbe 0.110.302
Elbe 0.110.405
云推广：
Elbe 0.100系列型号：
Elbe 0.105D100
Elbe 0.105D101
Elbe 0.105D102
Elbe 0.105D110
Elbe 0.105D111
Elbe 0.105D112
Elbe 0.105D130
Elbe 0.105D131
Elbe 0.105D132
Elbe 0.106D140
Elbe 0.106D141
Elbe 0.106D142
Elbe 0.106D200
Elbe 0.106D201
Elbe 0.106D202
Elbe 0.106D300
Elbe 0.106D301
Elbe 0.106D302
Elbe 0.106D400
Elbe 0.106D401
Elbe 0.106D402
Elbe 0.107D100
Elbe 0.107D101
Elbe 0.107D102
Elbe 0.107D110
Elbe 0.107D130
Elbe 0.107D140
Elbe 0.107D200
Elbe 0.107D300
Elbe 0.107D402
Elbe 0.109D100
Elbe 0.109D101
Elbe 0.109D102
Elbe 0.109D105
Elbe 0.109D110
Elbe 0.109D111
Elbe 0.109D115
Elbe 0.109D130
Elbe 0.109D131
Elbe 0.109D132
Elbe 0.109D140
Elbe 0.109D141
Elbe 0.109D142
Elbe 0.109D200
Elbe 0.109D201
Elbe 0.109D205
Elbe 0.109D300
Elbe 0.109D301
Elbe 0.109D400
Elbe 0.110D100
Elbe 0.110D102
Elbe 0.110D105
Elbe 0.110D110
Elbe 0.110D112
Elbe 0.110D115
Elbe 0.110D130
Elbe 0.110D140
Elbe 0.110D142
Elbe 0.110D200
Elbe 0.110D201
Elbe 0.110D300
Elbe 0.110D302
Elbe 0.110D405
可选连接方式
轴连接
法兰连接
根据不同的配置，ELBE万向节轴由叉形零件，万向节，针或滚子轴承，花键长度延伸和精密管组成
叉形零件采用闭模锻件制造，十字形零件采用冷压或闭模锻件制造。 通用传动轴的高应力区域经过热处理，以获得最佳的硬度和韧性组合。 随后，联合交叉期刊和轴承座被磨到很小的公差。
每个叉部分被钻孔以便于针或滚柱轴承壳体的安装。长度延伸毂用花键拉削生产和配合的外花键冷轧生产。 如果需要减小花键的滑动力，可以涂上高质量的塑料。
用于制造花键的轧制过程硬化了表面并且获得了较高的负载能力，与铣削的花键相比，使齿面磨损率更低
在组装万向接头轴时，轴承座以及连接十字头用卡环锁定到位。
U型接头根据客户的要求进行润滑(例如使用高温润滑脂，长寿命润滑脂或低温润滑脂)。
有三种方法可以维护U型轴承：
•中央润滑：
润滑脂乳头位于关节十字架内。轴承外壳通过润滑油通道供应润滑脂。
•外部润滑：
油嘴安装在其中一个轴承座的外部，油脂通过润滑油通道分配。
•免维护：
在相应的应用条件下和/或使用优化的密封系统，可以省去润滑。
良好的密封系统可以提供卓越的防污垢和防潮保护，从而可以在存在泥土，灰尘，沙和水的恶劣环境条件下使用。此外，由于防止了轴承壳体的油脂泄漏，所以环境也将得到保护。
如前所述，有两个轴承版本可用：
•使用这种类型的轴承，使用寿命比滚针轴承型号高出2或3倍。滚针轴承版本。
•滚针轴承
装配后，Cardan轴在适当的运行速度下保持平衡。 这避免了导致损坏部件的振动。
MdNom：根据运行时间预选的额定转矩。 相应的允许转矩必须根据其余的运行特性(例如冲击载荷，偏转角度，转速等)单独计算(参见技术附件6.2和6.3)
MdLim：极限转矩，如果确保有限的频率，可以从通用驱动接头暂时传输，而不会造成功能损坏
