  德国MENZEL  润滑喷嘴 /喷雾头产品介绍

MENZEL产品介绍：

MENZEL metaLLCHEMIE 的INDUTEC MS润滑压力容器

压力容器的单位，要根据喷洒头的数量和阀的数量，以及根据间隔喷涂和喷涂量的数量而定。

1，2，6，10或40升容量的容器是可以的。高达20升容量的所有压力容器的单位都配有一个液位控制器，该控制器可以发出信号，当液位低于 低，从而触发自动关机和报警。气动搅拌装置作为附件保证了介质常数粘度。INDUTEC? MS 0-D1 AL  INDUTEC? MS 0-D2 AL INDUTEC? MS 0-D2 VA  INDUTEC? MS 0-D2.6 VA INDUTEC? MS 0-D6 AL / VA INDUTEC? MS 0-D6.6 AL / VA INDUTEC? MS 0-D10 AL

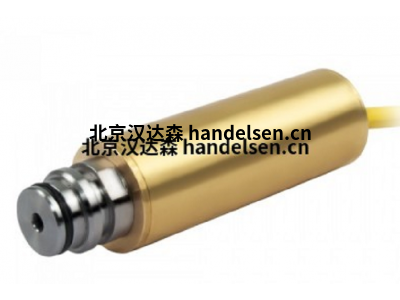

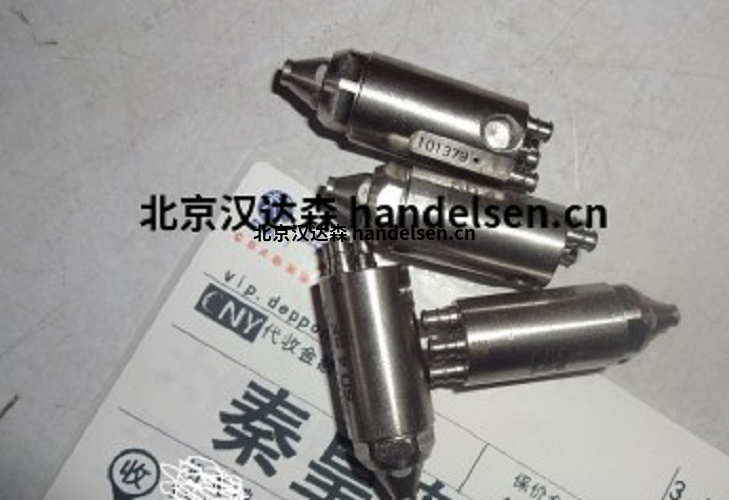

INDUTEC MS同轴喷头，用于 小量的润滑

INDUTEC®MS SD代表可以满足 广泛要求的喷头概念。该系统基于同轴喷头，该喷头可产生具有5°喷射角的圆形喷嘴。使用特殊的附件，可以针对几乎任何类型的应用生成一系列不同的喷雾样式和喷雾角度。

由于尺寸极小，同轴喷头只需要很小的安装空间即可。它们可以通过灵活的附件进行扩展，以用于难以进入的喷涂区域。

这就是INDUTEC®MS同轴喷涂头的工作方式



这种同轴喷头使用压缩空气工作。通过弹簧将针压在喷雾口上的针关闭喷雾头。通过控制压缩空气将针推回，从而释放喷雾口。介质从单独的压力容器供入同轴喷头。压缩的喷射空气从第三压力软管进料。喷射空气使同轴喷射头所喷出的介质成形，并将其浓缩成精确，方向稳定且无雾的喷射流。

几乎任何东西都可以喷



由于无级可调压力，可以喷涂任何介质-从水基冷却润滑剂到 粘性的切削和绘图油。可以使用其他密封材料对喷头进行修改，以使用更具腐蚀性的介质。

 小数量也可以精确控制



根据应用，必须通过有针对性的修改将相应的同轴喷头调整到特殊要求。以下概述使您可以深入了解不同部分在何种程度上可以合理地结合可能的应用领域。

通过使用SID特殊的内置吸头盒进行转换，可以更改物料流速。通过使用不同的附件，可以更改喷雾方式和喷雾角度。

理论喷雾角是近似值。决定性因素始终是介质与压缩喷射空气之间的相互作用。这两个要素必须始终处于 佳关系。因此，在所有情况下都必须进行现场试验，以找到确切的数值。

下一代同轴喷头：INDUTEC®MS SD3

INDUTEC SD3喷头

外壳上集成的M16螺纹意味着同轴喷头可以直接拧

到相应的设备上，而无需任何其他支架

INDUTEC®MS SD3主体上的节流阀可直接在喷头上控制喷射空气和介质。甚至可以使用旋入式接头对介质量进行反复微调。

ENZEL 带微型比例阀的INDUTEC MS阀单元 喷雾空气喷头



用于将多个阀单元连接

到压力容器的分配块



INDUTEC MS标准系统

插图显示了具有四个可连接阀单元的INDUTEC®MS MVB4 ***M。

四通分配块，用于ø6mm的软管进料管， 多可连接4条中型进料管，

包括：



1 x 4路分配块，由铝制成

1 x 1/4“ IG + 1/4” AG弯头，已安装GEV6-1/4“用于介质，ø6mm，带活接螺母，用于介质入口

X * x可拆卸双乳头1/4-1/8

X * x介质截止阀

X * x GEV6-1 / 4“用于介质，ø6mm，带活接螺母用于介质出口

1/8“螺塞用于其余的连接孔

0.2m中等进料管ø6mm

订货号：INDUTEC®MS MVB2 ***M

（工厂为2个阀单元准备）

订货号：INDUTEC®MS MVB3 ***M

（工厂为3个阀单元准备）

订货号：INDUTEC®MS MVB4 ***M

（工厂为4个阀单元准备）

*在此，X表示可连接的阀单元数。可以在2到4之间预先选择

ENZEL 带微型比例阀的INDUTEC MS阀单元 喷雾空气喷头



带微型比例阀的INDUTEC MS阀单元，

用于介质和/或喷雾空气



INDUTEC MS标准系统

阀单元，用于介质，喷射空气和控制

空气，电动气动触发，带有



1次喷涂

分开供气，用于喷射空气和控制空气

1 x 2/2路微型比例阀，用于喷射空气

1 x 2/2路微型比例阀，用于介质

1 x 3/2向电磁阀，用于控制空气，安装在上方

1 x压缩空气压力表（0-10 bar）

5m介质进给管，连接压力容器/阀单元模块（透明，ø6mm），配有带螺母的GEV 6 1/8“接头

1 x 2m喷涂空气供给管线（蓝色，ø8mm）

带墙支架的后面板

设计用于连接INDUTEC®MS SD4同轴喷涂头

订货号：INDUTEC®MS VT2-1 MPV-MZ 24/110/230 V

定位



阀门单元可以放置在您喜欢的任何位置。的连接试剂盒和同轴喷洒头必须单独组装

INDUTEC MS阀门装置的附件



INDUTEC MS标准系统

连接器插头



带LED和VDR（压敏电阻）的连接器插头可防止打开时电源和负载引起的电压浪涌。

订货号：INDUTEC®MS LED

INDUTEC MS标准系统

电磁阀



具有M-12插头连接的24V / DC电磁阀（塑料），插座中的插针，双极，带保护电路和LED

订货号：INDUTEC®MS SP24 M12

用于将多个阀单元连接

到压力容器的分配块



INDUTEC MS标准系统

插图显示了具有四个可连接阀单元的INDUTEC®MS MVB4 ***M。

四通分配块，用于ø6mm的软管进料管， 多可连接4条中型进料管，

包括：



1 x 4路分配块，由铝制成

1 x 1/4“ IG + 1/4” AG弯头，已安装GEV6-1/4“用于介质，ø6mm，带活接螺母，用于介质入口

X * x可拆卸双乳头1/4-1/8

X * x介质截止阀

X * x GEV6-1 / 4“用于介质，ø6mm，带活接螺母用于介质出口

1/8“螺塞用于其余的连接孔

0.2m中等进料管ø6mm

订货号：INDUTEC®MS MVB2 ***M

（工厂为2个阀单元准备）

订货号：INDUTEC®MS MVB3 ***M

（工厂为3个阀单元准备）

订货号：INDUTEC®MS MVB4 ***M

（工厂为4个阀单元准备）

*在此，X表示可连接的阀单元数。可以在2到4之间预先选择

ENZEL 带微型比例阀的INDUTEC MS阀单元 喷雾空气喷头





MENZEL    indutec ms AP4 OSM

MENZEL    indutec ms F D6 O 2M

MENZEL    indutec ms FA 4 90 DM

MENZEL    indutec ms KH 5-10

MENZEL    indutec ms SD4

MENZEL    indutec ms SID 4.0.2M

MENZEL    indutec ms SR RSY M

MENZEL    indutec ms VT5 2A O/U 24V/DC

MENZEL    indutec ms WA 4 M

MENZEL    indutec ms MVB 2 ***M

MENZEL    indutec ms SBT4 D:4MM

MENZEL    indutec ms 61.2.5 bar MS O-D6AL
