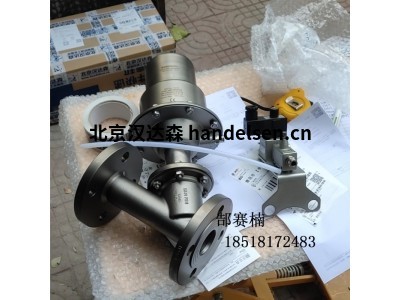

代理burocco VPFL、VPFLV、NPFL系列阀门
| 郜赛楠 QQ：2853369883 手机：18518172483 电话：010-64714988-174 传真：010-84786709-667 邮件：sales18@handelsen.cn |
 |
代理burocco VPFL、VPFLV、NPFL系列阀门
开关阀的正确选择是工厂设计的重要因素。 定型中使用的流量值应为设计期间估计的最大值增加约20-40％。 阀门尺寸的计算通过使用流量系数CV来完成，该流量系数CV是每种阀门尺寸的特定值，在表“技术规格”中列出。
注意：KV是指与公制成比例的流量系数，它是CV：1.17
液体
以下公式适用于在工作温度下不会蒸发的液体
流量用kg/h表示
产品参数：
-关断作用方式
-NC- 常闭
-NO- 常开
-DE- 双作用
尺寸
-DN 15 - DN 200
等级
-PN 16
阀体材料
-AISI316 号不锈钢
-蜡铸工艺 (DN 15 - DN 100)
-锻造与电镀( DN 125 - DN 200)
阀座
-AISI316 号不锈钢
连接方式
-异径法兰PN 6 、PN 10 、PN 16 (材质AISI304/316）
-焊接
阀盖
-AISI316不锈钢
快速打开时阀塞动作为线性
-AISI316 ，带PTFE-PTFE/CG 插芯
-AISI316 ，采用硅/三元乙丙/氟橡胶插件（2）
填料箱
-标准PTFE环、viton环（VPFL-VPFLV）
-填料PTFE 环( DN 15/DN 50) (NPFL)
-填料PTFE 环+ 石墨温度200℃ (DN 15/DN 50) (NPFL)
伺服控制器（3）
-启动作用方式，最小4bar，最大8bar .
-材料：AISI304 锻钢
-气缸 Φ 63 、 Φ 82 、 Φ 118 、 Φ 136 、 Φ 153 、 Φ 235
-阀杆AISI316L 轧制钢， 采用双导向件
-密封圈: NBR 、氟橡胶
-电流设备：定位器( N C 型>
-附件：手轮、磁传感器、接近传感器、微动开关盒、电磁阀、行程调节器、流量闸板
单作用方式下6bar 时的耗气量
-Cil.Φ63 = 0,45 NI
-Cil.Φ82 = 0,70 NI
-Cil.Φ118 = 1.80 NI
-Cil.Φ136 = 3,00 NI
-Cil.Φ153 = 5.20 NI
-Cil.Φ235 = 21,90 NI
工作温度
-30'C - + 200'C
由阀门与密封圈的类型决定
应用：
Burocco布鲁克VPFL、VPFLV、NPFL 阀门截流多种流体。蒸汽、过热水、非爆炸性气休、腐蚀性液体等.所以，这类阀门可用于多个领域- 纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备.根据客户要求，可将阀门用于特殊领域
注释
( 1 ) 根据客户要求， 可提供其他类型的端连接.
( 2 ) 插入软质材料可适应升高20% 的差压.
( 3 ) 根据需要可提供双作用式大行程伺服控制器.
产品参数：
-关断作用方式
-NC- 常闭
-NO- 常开
-DE- 双作用
尺寸
-DN 15 - DN 200
等级
-PN 16
阀体材料
-AISI316 号不锈钢
-蜡铸工艺 (DN 15 - DN 100)
-锻造与电镀( DN 125 - DN 200)
阀座
-AISI316 号不锈钢
连接方式
-异径法兰PN 6 、PN 10 、PN 16 (材质AISI304/316）
-焊接
阀盖
-AISI316不锈钢
快速打开时阀塞动作为线性
-AISI316 ，带PTFE-PTFE/CG 插芯
-AISI316 ，采用硅/三元乙丙/氟橡胶插件（2）
填料箱
-标准PTFE环、viton环（VPFL-VPFLV）
-填料PTFE 环( DN 15/DN 50) (NPFL)
-填料PTFE 环+ 石墨温度200℃ (DN 15/DN 50) (NPFL)
伺服控制器（3）
-启动作用方式，最小4bar，最大8bar .
-材料：AISI304 锻钢
-气缸 Φ 63 、 Φ 82 、 Φ 118 、 Φ 136 、 Φ 153 、 Φ 235
-阀杆AISI316L 轧制钢， 采用双导向件
-密封圈: NBR 、氟橡胶
-电流设备：定位器( N C 型>
-附件：手轮、磁传感器、接近传感器、微动开关盒、电磁阀、行程调节器、流量闸板
单作用方式下6bar 时的耗气量
-Cil.Φ63 = 0,45 NI
-Cil.Φ82 = 0,70 NI
-Cil.Φ118 = 1.80 NI
-Cil.Φ136 = 3,00 NI
-Cil.Φ153 = 5.20 NI
-Cil.Φ235 = 21,90 NI
工作温度
-30'C - + 200'C
由阀门与密封圈的类型决定
应用：
Burocco布鲁克VPFL、VPFLV、NPFL 阀门截流多种流体。蒸汽、过热水、非爆炸性气休、腐蚀性液体等.所以，这类阀门可用于多个领域- 纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备.根据客户要求，可将阀门用于特殊领域
注释
( 1 ) 根据客户要求， 可提供其他类型的端连接.
( 2 ) 插入软质材料可适应升高20% 的差压.
( 3 ) 根据需要可提供双作用式大行程伺服控制器.
VPFLV特点
紧凑型阀门带伺服控制器，高度降低，适用于安装在空间较小的设备上。压规格如下： DN 15- DN 50请参阅：＂技术规格”部分
这种阀门适于大流量应用。配有加长的鳍状阀盖， 可在超过200 ℃ 的温度下工作。自调节式填料箱由多环组成。由多环和双阀杆导向装置组成的自动调节包装箱可实现快速连续的工作循环。伺服控制器可以在任何位置定位，从而更容易进行气动或电气连接，而无需将其从阀门上卸下。规格如下： DN 15- DN 50请参阅：＂技术规格”部分
注意！
在开始使用之前，必须用最大压力的流体在阀门全开的情况下仔细清洗管道。建议在阀的入口处放置一个过滤器，以防止异物进入阀座和阀芯之间的空隙。 （我们建议使用经过过滤的干燥空气为气动伺服控制系统供气）。阀门的佳安装位置是垂直的，并且好的工作方向是流向与阀芯相反（请参见阀体上的箭头）。在高温下充分工作几个小时后，检查阀体螺丝是否正确锁定。确认在工厂安装了阀门之后，还留有足够的空间来拆卸伺服控制器以进行维护操作。拆下伺服控制器之前，检查设备中的是否残留带压和温度介质，然后将阀门置于打开位置。如果要完全拆卸伺服控制器，请使用适当的仪器，并注意排出弹簧的张力。重要：请勿将手，工具或其他物体插入阀体内。
检查和保修
每个阀门在送往目的地之前都经过检查。 特殊要求或检查由客户承担。 保修期为自发货之日起12个月，在正常工作条件下有效，并且仅限于更换或维修有缺陷的零件和材料。 任何其他义务均不包括在内。 在保修期内未经授权的操作和对阀门的篡改，将导致保修本身失效。 BUROCCO INOXVALVOLE保留停止，更改或更改其任何产品特性的权利，恕不另行通知，并且对已提供的产品不承担任何义务。
有关阀门选型及规格确定情况，请联系我公司技术部
