德国Kendrion制动器弹簧式经典系列简介

武志鹏 QQ：2850590584   手机：17718588643 电话：010-64714988-214 传真：010-64714988668 邮件：tk3@handelsen.cn

　　Kendrion制动器弹簧式经典系列资料

　　经典系列

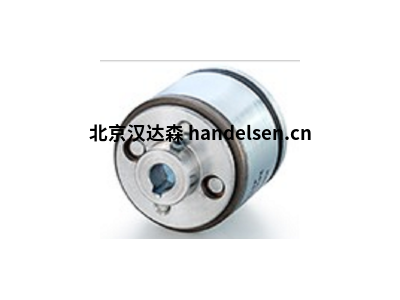

　　弹簧式制动器 - 经典设计

直流弹簧压力单盘和多盘制动器在切断电流时会产生制动力矩，从而中和电磁力。制动器还可以配备可选的手动释放装置，以便手动释放制动器。



　　Kendrion制动器弹簧式经典系列资料

　　特征

　　1 封闭系统

　　2 准备安装

　　3 无级和中央可调扭矩

4 用于车速表安装的插口



　　关于CLASSIC Line

　　CLASSIC LINE包括直流弹簧压力单盘和多盘制动器，由于其坚固的设计和可变连接技术，可满足苛刻应用的要求。当电流关闭并且电磁力因此被中和时，电磁操作的弹簧施加的制动器建立制动扭矩。

　　工作原理

　　弹簧式多盘制动器设计为干式运行。由电磁场产生的力用于克服由弹簧力产生的制动效果。弹簧施加的多盘制动器处于无动力状态，并在施加直流电压时释放。配备内置整流器(半波或桥式整流器)的制动器可以直接连接到交流电源。摩擦盘和轮毂之间的形状配合连接以及轮毂与机器轴(例如电机轴)的连接确保了由弹簧施加的多盘制动器产生的扭矩(制动扭矩)可靠地传递到机器(发动机)。制动器还可以配备可选的手动释放装置，以便手动释放制动器。

　　制动设计

　　弹簧施加的多盘式制动器的螺线管壳体容纳牢固配合的励磁线圈，其连接端子位于连接器盒中。螺线管壳体还包括压缩弹簧，该压缩弹簧将盘组压靠在凸缘上，在凸起内松散地引导。盘组由外齿形外盘和内齿形内盘组成，外齿盘在齿环中被引导，内齿形内盘在轮毂上被引导。当盘组压在凸缘上时，产生弹簧施加的多盘制动器的制动效果。气隙''通过套管和齿环调节。齿形内盘可沿轴向在轮毂上移动。客户专用连接电缆可通过电缆密封套送入连接器盒。当DC电压施加到弹簧施加的多盘制动器的励磁线圈时，弹簧力被电磁场力克服。这导致电枢被释放并且制动效果被中和。待制动的轴不受制动器的任何轴向力。当使用带手动释放装置的制动器时，必须在包围制动器的部件(例如风扇罩)中提供开口，以便可以安装手动释放杆。手动释放允许手动释放制动器(例如，在电源故障的情况下)。垂直制动操作也是可能的。外盘中设有支撑弹簧，以确保在释放(打开)状态下使用弹簧施加的多盘制动器时几乎为零的残余扭矩。由于法兰和轴承座侧面的定心直径，弹簧式多盘制动器非常适用于拆下盖板后安装了变送器(如转速计，编码器等)的应用。

　　公司简介：

　　kendrion康德瑞恩，解决方案供应商，在全球范围内为客户开发、制造和提供创新型高品质的电磁和机电一体化系统和元件。针对特定市场业务的细分，康德瑞恩的运营由两个部门共五个业务单位元负责，即工业部门负责的工业磁电磁系统、工业控制系统和工业驱动系统的业务单元，以及汽车部门负责的乘用车和商用车业务领域。

　　康德瑞恩在B2B利基市场处于领先地位，尽管其他国家变得越来越重要，但德国仍是康德瑞恩的主要市场。

　　kendrion康德瑞恩开发了先进的电磁和机电一体化的解决方案以用于工业应用和自动化应用。这些方案在世界范围内得以应用，如电梯、门锁系统、工业机器人、医疗设备、电气配电系统、柴油机、汽油机、空调装置、电机冷却系统和饮料分配器。

　　康德瑞恩为工业和汽车行业开发、制造和销售高品质电磁、机电系统和零部件。

　　Kendrion型号示例：

　　kendrion EMV5.058 24V DCHZ0.76A F7N S1.0MM

　　kendrion 8.61E+06

　　kendrion EMVX5081.0B2102-XX

　　kendrion KLMEB 40FA/4797

　　kendrion EMVX5081.0B2102-XX

　　kendrion EMVX.5081.0D2102_XX

　　kendrion Solenoid KLMU 30 FA 12V,

　　kendrion GE65E/34

　　kendrion KLMU30FA011

　　kendrion KLMSB22Z/5585

　　kendrion GL50E/86

　　kendrion KLMZ22FA001

　　kendrion PD: 063 TYPE：WS 5 B2

　　kendrion GU80E/2,24VDC

　　kendrion KLMZ22FA

　　kendrion KLMSB22Z-5585

　　kendrion US50ZII041/:U:115V F:50HZ ED%:5 F:84N 2.51A HUB10MM LF-NR:LG

　　kendrion 102VDC 0.29A 100%EDS=6

　　kendrion GT025B001.00电磁铁

　　kendrion GT 25 R 002电磁铁

　　kendrion KLMS30Z/4488B 22V DC

　　kendrion OAC009 电磁铁

　　kendrion GTR025 电磁铁

　　kendrion WS3B/36全部

　　kendrion WSK 6电磁阀接头/电缆

　　kendrion P66142/V4/01

　　kendrion KLMU30FA011 12V 6mm

　　kendrion WS3B/38电磁铁

　　kendrion GUE080.

　　kendrion 4101EOSK00

　　kendrion KLMU-40-Z/4765A电磁铁

　　kendrion 电磁铁 KLMU22Z248

　　kendrion 电磁铁 KLMU30F A011

　　kendrion 电磁铁 KLMSB22Z/5585

　　kendrion 制动器 7624G11B00 50HZ 0.27A

　　KENDRION刹车片 TYP:76 24G11B00

　　KENDRION刹车片 7624G11B00

　　KENDRION电磁铁 KLMU40F A151

　　KENDRION电磁铁 KLMS30F A285

　　KENDRION电磁螺线管 KLMS30FA295

　　kendrion内锁螺线管 40 001-AE29.V01 24V D.C, 100% ED, 8mm

　　kendrion电磁执行机构 41 01E-06K00, 24V DC

　　kendrion 41926I3B00/KFD058

　　Kendrion调整板 GT50R105

　　Kendrion电磁阀 LLV05500

　　Kendrion调整板 GT70R105

　　Kendrion振动器 51606D0005

　　Kendrion电磁阀 LLV04000

　　Kendrion调整板 GT42R006

　　Kendrion振动器 51607D0007

　　Kendrion电磁阀 LLV05005

　　Kendrion调整板 GT50R006

　　Kendrion电磁阀 LLV05006

　　Kendrion调整板 GT63R006

　　Kendrion电磁阀 LLV05007

　　Kendrion调整板 GT70R006

　　Kendrion电磁阀 LLV05008

　　Kendrion调整板 GT50R106

　　Kendrion电磁阀 LLV05008

　　Kendrion调整板 GT70R106

　　Kendrion插件连接器 type 43000

　　Kendrion电磁阀 LLV06007

　　Kendrion调整板 GT42R007

　　Kendrion插件连接器 type 43000

　　Kendrion电磁铁 GT063B001

　　Kendrion调整板 GT50R007

　　Kendrion控制单元 43303B00

　　Kendrion电磁铁 GT250B001

　　Kendrion调整板 GT63R007

　　Kendrion控制单元 43304B00

　　Kendrion电磁铁 31001A1

　　Kendrion调整板 GT70R007

　　Kendrion电磁铁 33111A00

　　Kendrion电磁铁 33106A00

　　Kendrion调整板 GT50R107

　　Kendrion电磁铁 33117A00

　　Kendrion电磁铁 32015B00

　　Kendrion调整板 GT70R107

　　Kendrion电磁铁 32003A1

　　Kendrion电磁锁 LHP03500

　　Kendrion门控磁铁 GT42R001

　　Kendrion电磁铁 31002A1

　　Kendrion电磁阀 LLV04000(CU)

　　Kendrion门控磁铁 GT50R001

　　Kendrion电磁铁 31003A1

　　Kendrion电磁阀 LLV04000(CL)

　　Kendrion门控磁铁 GT63R001

　　Kendrion电磁铁 31004A1

　　Kendrion电磁阀 LLV05006(CU)

　　Kendrion门控磁铁 GT70R001

　　Kendrion电磁铁 31005A1

　　Kendrion电磁阀 LLV05005(CL)

　　Kendrion门控磁铁 GT42R002

　　Kendrion电磁铁 31006A1

　　Kendrion电磁阀 LLV05007(CU)

　　Kendrion门控磁铁 GT50R002

　　Kendrion电磁铁 31007A00

　　Kendrion电磁阀 LLV05008(CL)

　　Kendrion门控磁铁 GT63R002

　　Kendrion电磁铁 31008A00

　　Kendrion电磁阀 LLV05008(CL)

　　Kendrion门控磁铁 GT70R002

　　Kendrion电磁铁 31009A00

　　Kendrion电磁阀 LLV06007(CL)

　　Kendrion门控磁铁 GT40R018

　　Kendrion电磁铁 31007A00

　　Kendrion电磁铁 LCM01502A00

　　Kendrion门控磁铁 GT50R153

　　Kendrion电磁铁 31008A00

　　Kendrion电磁铁 LCM02403A00

　　Kendrion门控磁铁 GT60R018

　　Kendrion电磁铁 32002B00

　　Kendrion电磁铁 LCM02503A00

　　Kendrion门控磁铁 GT50R090

　　Kendrion电磁铁 32003B00

　　Kendrion电磁阀 40006-A50V04

　　Kendrion门控磁铁 GT50R06X

　　Kendrion电磁铁 32005B00

　　Kendrion电磁铁 LCM01001A00

　　Kendrion门控磁铁 GT63R06X

　　Kendrion电磁铁 32007B00

　　Kendrion门控磁铁 GTR04800A01

　　Kendrion门控磁铁 GT70R06X

　　Kendrion电磁铁 32009B00

　　Kendrion门控磁铁 GTR04800A03

　　Kendrion门控磁铁 GT50R060

　　Kendrion电磁铁 32010B00

　　Kendrion门控磁铁 GTR04800A06

　　Kendrion门控磁铁 GT63R060

　　Kendrion门磁旋转头 GT50R089

　　Kendrion门控磁铁 GTR04800A07

　　Kendrion门控磁铁 GT70R060

　　Kendrion门磁旋转头 GT50R079

　　Kendrion门控磁铁 GTR04800A08

　　Kendrion门控磁铁 GT50R020

　　Kendrion门磁旋转头 GT50R081

　　Kendrion分闸线圈 LHP03501

　　Kendrion门磁旋转头 GT50R109

　　Kendrion门控磁铁 GTR04800A14

　　Kendrion合闸线圈 LHP03501

　　Kendrion门磁旋转头 GT63R019

　　Kendrion电磁铁 81601-B01

　　Kendrion门磁旋转头 GT70R019

　　Kendrion磁铁旋转头 GTR04800A10

　　Kendrion门磁旋转头 GT50R050

　　Kendrion磁铁旋转头 GTR06300A10

　　Kendrion电磁铁 HSBA33125P0002

　　Kendrion门磁旋转头 GT70R050

　　Kendrion门磁旋转头 GT50R038

　　Kendrion门磁旋转头 GT70R022

　　Kendrion电磁阀 PDM050

　　Kendrion门磁旋转头 GT50R071

　　Kendrion电磁阀 PDM060

　　Kendrion电磁铁 GSU50ZII041

　　Kendrion门磁旋转头 GT50R132

　　Kendrion电磁阀 PDM80

　　Kendrion锚板 GT040B001-20

　　Kendrion门磁旋转头 GT63R032

　　Kendrion锚板 GT015B001-20

　　Kendrion锚板 GT050B001-20

　　Kendrion门磁旋转头 GT70R066

　　Kendrion锚板 GT018B001-20

　　Kendrion锚板 GT063B001-20

　　Kendrion锚板 GT090B001-20

　　Kendrion锚板 GT025B001-20

　　Kendrion锚板 GT070B001-20

　　Kendrion锚板 GT100B001-20

　　Kendrion锚板 GT032B001-20

　　Kendrion锚板 GT080B001-20

　　Kendrion电磁阀 GHNX4545.1B000-12

　　Kendrion电磁铁 32 073-B40

　　Kendrion电磁铁 43 116-D50

　　Kendrion电磁铁 41 476-A00

　　Kendrion电磁阀 WL12501电压230V/50Hz 100% 20mm 7N

　　Kendrion电磁阀 WL23001电压230V/50Hz 100% 20mm 27N

　　Kendrion电磁阀 WL33001电压230V/50Hz 100% 25mm 55N

　　Kendrion电磁阀 WTI0201电压230V/50Hz 100% 20mm 6.5N

　　Kendrion电磁阀 WTI0301电压230V/50Hz 100% 30mm 5N

　　Kendrion电磁阀 WTI0401电压230V/50Hz 100% 30mm 11N

　　Kendrion电磁阀 WTI0501电压230V/50Hz 100% 30mm 20N

　　Kendrion电磁阀 WTI0601电压230V/50Hz 100% 40mm 12N

　　Kendrion电磁阀 WTI0701电压230V/50Hz 100% 40mm 29N

　　Kendrion电磁阀 WTI0801电压230V/50Hz 100% 40mm 27N

　　北京汉达森德国本土采购，拼箱发货报关，德国技术支持，终身售后服务，货期保证，价格公道，欢迎垂询北京汉达森品牌专员吴亚男。

　　Kendrion制动器弹簧式经典系列应用

　　1 直流电机

　　2 处理技术

　　3 提升和输送技术

　　4 起重机建筑
