一、ROTECH关于我们

随着工业自动化，智能化应用的日益普及，工业控制现场各种信号要进入控制系统，特别是在工矿，石油化工等企业用量较大的自控阀门不仅仅在要求简单的阀门开启或者关闭位置的开关量（触点）信号输出指示反馈，而且提出了对阀门的开关状态，如角度，压力和扭矩等具体数值进行实时监测和记录，并通过数据分析来预测判断阀门工作状态和维护时间的只能话要求。Rotech的阀门回讯器通过提高安全性高，精确度高，使用寿命长的硬件和软件产品可以保证企业提高设备维护效率，降低维修成本，有益于对自动化和智能化有更高要求的大型化工类企业提高设备自动化管理水平，满足企业稳定生成需要，尤其是对易燃易爆危险区域阀门状态进行预判和及时维护。

*ROTECH由亨氏.彼得斯（Heinz Peters）于1990年成立。

*ROTECH这个名称由旋转和技术这两个词组成，代表着对旋转技术的关注。

*从一开始，ROTECH就试图开拓新领域并为客户创建新的解决方案。

*如今，ROTECH已经成为执行器配件的市场领导者。

*ROTECH位于卡尔德鲁厄附件的埃特林根（北/南和东/西高速公路交汇处）。

二、ROTECH产品展示

限位开关盒:TCR级/ET级/COM级/ALB级/FMV级/D级/PB级

配件

气动元件

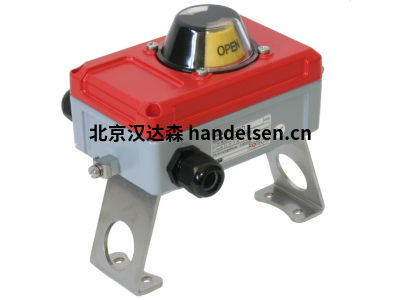

三、TCR级系列特点

描述

TCR级是与我们的客户紧密合作开发的。与普通技术相比，纤薄的设计为用户提供了很多优势。

技术数据

尺寸：144*64*70（不带视觉信标），160*62*80（带视觉信标）

房屋：vestamid(基地），Macrolon/维斯塔米德/铝（封面）

防护等级：IP65(带呼吸膜），IP67/IP68(不带呼吸膜）

细节

超博设计，但可以安装4个微型，2个插槽式或2个接近开关

防震和防踩踏电缆入口，防汉电缆密封套

底座的下部设有通风和除气膜，可避免因温度差异而出汗。

防爆等级

借助内置的微动开关或传感器，可以在气体防爆区域1和2（类别2G和3G）以及粉尘防爆区域21和22（类别2D和3D）中使用。 对于粉尘防爆区域21，还需要使用安全性更高的版本（Ex e）的外壳。

环境温度

低温设计：最大-25°摄氏度

最高温度100°摄氏度

证书和批准

EAC ,SIL2

产品变体

外壳盖：密闭盖(马龙，马甲，铝），视觉面板或视觉信标（黄色/红色）

轴：不锈钢（1.4305） oder工艺 塑料（POM）

电缆密封套数量：系统连接1*M20*1.5,电磁阀连接1*M12*1.5

夹钳：最大10个端子排1.5mm²

TCR系列是一款结构紧凑完美的阀门位置信号反馈与指示器，有充足空间安装4个内置机械式微动感应器,4个槽式传感 器或2个接近式磁力开关或电感式传感器(最大：M18 x 60mm,包括电缆出口)，可以使所有的相关元件都安装在壳体内. TCR型的底座下面安装有铜基的过滤器来平衡内外气压,避免温差过大时在盒内形成冷凝水.TCR的布线完全嵌在底部并 被覆盖可避免发生线路冲突并保证安全,安装也简单和快捷.另外TCR特殊的底座也给电磁阀线路的接入和一体安装提 供了方便，这样用户通过一箜电气线路就可实现对执行机构的控制和位置信号的捕获与反馈.TCR型与执行器之间釆用板 接式(NAMUR, VDI/VDE3845标准)的连接.

为应付不同的使用环境，TCR式的上壳体可以用不同的材料制作提供,在工厂内部环境可以使用透明的聚碳酸酯工程塑 料材(Makrolon®)的盒子.在室外和防爆要求的环境下，具有抗紫外线线，耐高温，抗冲击和有更低的表面电阻的黑色 的尼龙类工程塑料(Vestamid®)的盒子更加适合.在野外环境，推荐使用铝合金材料壳体的开关盒.TCR的底座统日采用 黑色的尼龙类工程塑料(Vestamid®).

TCR系列的每一款都能选装一个半圆形现场可视位置指示器，使现场几乎每个方向的阀门位置的信号都可以被捕获，并用不同颜色的表示出来.另外选装件还有可视窗形盖,M12电磁阀连接装置和LED指示灯.

TC式还有4-20mA电流反馈离散控制型和AS-Interface智能型的系列供选择

TCR产品特点：

1. 设计紧凑完整，安装定位标准化

2. 信号反馈和指示位置是0-360度可调节

3. 一体化的电气连接

多样化的型号供选择
