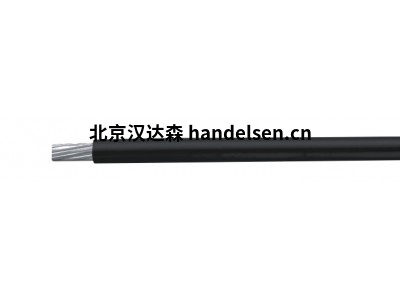

NEXANS ENERGEX ® 8000 XHHW-2参数介绍

刘洋 QQ：2850590582   手机：17744536447 电话：010-64714988-213 传真：010-64714988668 邮件：-@handelsen.cn

　　NEXANS XHHW-2符合ROHS标准。

　　施工

　　导体：

　　紧凑型AA-8000系列铝合金(ACM)，符合ASTM B801或B836标准。

　　绝缘：

　　黑色，耐日光，交联聚乙烯(XLPE)，符合UL 44要求的XHHW-2。

　　产品规格

　　• 耐克森ENERGEX ® 8000型XHHW-2符合或超过所有适用的ASTM标准

　　• UL 44：热固性 - 绝缘电线和电缆

　　• NEC条款310.104

　　• 联邦规范AA-59544和NEC的要求

　　• 符合或超过NEMA WC 70 / ICEA S-99-658：额定电压2000伏或更低的电力电缆

　　• 在8 AWG和更大的黑色耐日光

　　• 尺寸12 AWG到4/0 AWG额定SIS

　　• 电压额定值 - 600伏特

　　• 符合IEEE 1202

　　ENERGEX ® 8000 XHHW-2铝合金

　　导体 绝缘厚度 公称通径 近似净 载流量*

　　尺寸 电缆重量 (安培)

　　AWG / KCMIL 密尔 毫米 英寸 毫米 磅/ KFT 千克/公里 60ºC 75ºC 90ºC

　　6 45 1.14 0.26 6.6 40 59 40 50 55

　　4 45 1.14 0.31 7.9 57 85 55 65 75

　　2 45 1.14 0.36 9.1 84 125 75 90 100

　　1 55 1.4 0.42 10.7 108 161 85 100 115

　　1/0 55 1.4 0.45 11.4 131 196 100 120 135

　　2/0 55 1.4 0.49 12.4 161 239 115 135 150

　　3/0 55 1.4 0.54 13.7 198 294 130 155 175

　　4/0 55 1.4 0.59 15 243 361 150 180 205

　　250 65 1.65 0.66 16.8 292 434 170 205 230

　　300 65 1.65 0.71 18 352 524 195 230 260

　　350 65 1.65 0.75 19.1 394 586 210 250 280

　　400 65 1.65 0.8 20.3 446 663 225 270 305

　　500 65 1.65 0.87 22.1 548 815 260 310 350

　　600 80 2.03 0.98 24.9 670 997 285 340 385

　　700 80 2.03 1.04 26.4 787 1171 315 375 425

　　750 80 2.03 1.08 27.4 822 1224 320 385 435

　　900 80 2.03 1.16 29.5 994 1478 355 425 480

　　封装数量和部件号

　　导体尺寸

　　AWG / kcmil

　　包装数量/部件号

　　500英尺的卷轴 1000英尺的卷轴 5000英尺的卷轴 长度

　　切割卷轴

　　6 677096 677088 677427 680016

　　4 677153 677146 677435 680018

　　2 677112 677104 677211 680019

　　1 677864 677872 - 677898

　　1/0 660993 661009 - 661033

　　2/0 677179 677161 - 661777

　　3/0 - 680086 - 661322

　　4/0 677070 677062 - 661363

　　250 677591 677583 - 677906

　　300 - - - 680053

　　350 661041 661058 - 661082

　　400 - 680194 - 661348

　　500 677914 677922 - 677955

　　600 - - 661371 661355

　　750 - 680732 - 661330

　　900 - - - 662547

　　产品功能

　　• 电缆UL认证为XHHW-2型

　　•温度额定值90ºC干燥和潮湿

　　•耐日光，黑色8 AWG和更大

　　•符合ROHS标准

　　•裸导体在绞合后进行热处理以获得最大的灵活性

　　•尺寸12 AWG - 4/0 AWG额定SIS

　　选项：

　　在1 / 0AWG和更大的导体尺寸(4AWG和更大的绿色)中可用的CT使用评级。

　　施工特点

　　导体材料 铝

　　电气特性

　　最大工作电压 600V

　　使用特点

　　最高工作温度 90℃下
