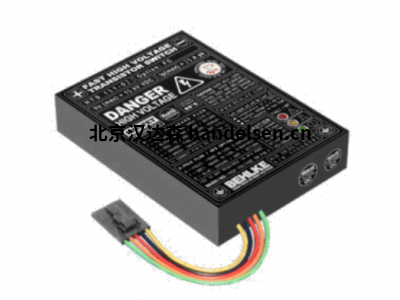

BEHLKE HTS高压固态开关型号参数介绍

BEHLKE是高压功率半导体堆栈的全球市场领导者。 生产高压固态开关，用于交流和直流的单开关或桥式配置，电压高达200 kV。 BEHLKE的交付计划包括600多种基于高度灵活设计的标准开关和脉冲发生器。 因此，可以进行多种技术修改，以及完整的定制解决方案。 请联系我们获取更多信息

正在设计和制造单个和推挽式开关配置的快速高压固态开关模块，采用MOSFET，SiC，IGBT，MCT和晶闸管技术，适用于交流和直流，电压高达200 kV。固态开关程序分为两个基本类别：具有固定导通时间的开关（产品组A至B4）和具有可变导通时间的开关（产品组C1至C8）。具有固定导通时间的开关非常经济，主要用于简单的充电或放电电路。由于其出色的EMC特性，它们是用于阻尼振荡的发电机电路中的理想开关元件，特别是与FDA系列的快速自由转动二极管相关。如果应用需要极高的di / dt，非常快的电压上升时间或非常短的脉冲，那么具有固定导通时间的开关也是首选。与具有固定导通时间的开关相比，具有可变导通时间的开关具有真正的继电器行为，因此更普遍适用。它们非常适用于具有可变脉冲宽度，可变占空比的应用，或者在需要无限导通时间的情况下。推挽式开关优选地用于产生具有快速上升和下降时间的真正对称方波脉冲，通常与电容性负载相关。与具有单个开关的装置相比，推挽式电路不需要工作电阻器，因此在更高工作频率下的高压功耗方面效率更高。由于没有工作电阻器，输入储能电容器的尺寸可以减小到最小，而不会对产生的脉冲的顶部平坦度产生负面影响。因此，推挽式开关是方波脉冲应用的理想选择，对脉冲形状有很高的要求。 BEHLKE开关模块始终是电隔离的。它们可用作高压侧开关，用于正电压和负电压。如果电压极性必须在运行期间改变（例如在具有正负离子加速度的TOF质谱仪中），则考虑AC开关技术。交流开关可用作单开关和推拉开关。 BEHLKE开关的控制总是通过简单的TTL信号实现。内部控制和安全电路提供控制脉冲整形，过频和温度保护。不能错误地控制开关。即使在最恶劣的工作条件下，它们也始终处于完全开启或关闭状态，从不介于两者之间。此外，开启或关闭上升时间也不会受到任何外部冲击的影响，这可以保证非常高的开关再现性和整个应用电路的非常好的长期可靠性。具有可变导通时间的开关的控制电路具有附加的禁止输入，其允许连接外部过电流传感器，外部热电感应器或其他外部安全电路。所有开关均提供可选的冷却功能，如改善导热性（选件ITC），非导电陶瓷冷却表面（选件CCS），隔离铜冷却法兰（选件GCF），非导电陶瓷冷却法兰（选件GCF-CER）或铜中的非隔离散热片（选件CF）或轻质石墨材料（选件CF-GRA）。对于电晕临界应用，散热片也可以由非导电高性能陶瓷（选件CF-CER）制成。如果空气冷却达到极限，则应用液体冷却。液体冷却有两种方式：间接液体冷却（选件ILC）和直接液体冷却（选件DLC）。间接液体冷却具有中等冷却效率，设计用于简单的导电和非导电冷却剂，如自来水或去离子水。更高效和适合高频操作的是直接液体冷却（选项DLC），其使用全氟聚醚（PFPE），全氟碳（PFC）或氢氟醚（HFE）作为非导电冷却剂。可根据要求提供具有单独电气和机械修改的定制开关。请咨询BEHLKE或发送技术咨询。

behlke HTS 61-10-LC2 6KV 100A

behlke HTS 61-20-LC2 6kv 200A

behlke HTS 61-40-LC2 6KV 400A

behlke  HTS 71-02-LC-C7KV 200A

behlke HTS 61-80-LC2 6KV 800A

behlke HTS 121-10-LC212KV 100A

behlke HTS 121-20-LC2 12KV 100A

behlke HTS 121-40-LC2 12KV 100A

behlke HTS 121-80-LC2 12KV 100A

behlke HTS 151-10-LC2  15KV 100A

behlke HTS 151-20-LC2  15KV 200A

behlke HTS 151-40-LC2  15KV 400A

behlke HTS 151-80-LC2  15KV 800A

behlke HTS 201-10-LC2  20KV 100A

behlke HTS 201-20-LC2  20KV 200A

behlke HTS 201-40-LC2  20KV 400A

behlke HTS 201-80-LC2  20KV 800A

behlke HTS 241-10-LC2  24KV 1000A

behlke HTS 241-20-LC2  24KV 200A

behlke HTS 241-40-LC2  24KV 400A

behlke HTS 241-80-LC2  24KV 800A

behlke HTS 301-10-LC2  30KV 1000A

behlke HTS 301-20-LC2  30KV 200A

behlke HTS 301-40-LC2  30KV 400A

behlke HTS 301-80-LC2  30KV 800A

behlke HTS 401-10-LC2  40KV 100A

behlke HTS 401-20-LC2  40KV 200A

behlke HTS 401-40-LC2  40KV 400A

behlke HTS 401-80-LC2  40KV 800A



behlke HTS 61-15-SiC 6KV 150A

behlke HTS 61-30-SiC 6KV 300A

behlke HTS 61-60-SiC 6KV 600A

behlke HTS 61-120-SiC 6KV 1200A

behlke HTS 121-15-SiC 12KV 150A

behlke HTS 121-30-SiC 12KV 300A

behlke HTS 121-60-SiC 12KV 600A

behlke HTS 151-15-SiC  15KV 150A

behlke HTS 151-30-SiC  15KV 300A

behlke HTS 151-60-SiC  15KV 600A

behlke HTS 201-15-SiC  20KV 150A

behlke HTS 201-30-SiC  20KV 300A

behlke HTS 201-60-SiC  20KV 600A

behlke HTS 31-80 3KV 800A

behlke HTS 61-40 6KV 400A

behlke HTS 101-20

behlke HTS 31-160

behlke HTS 61-80

behlke HTS 121-40

behlke HTS 31-240

behlke HTS 61-120

behlke HTS 91-80

behlke HTS 181-40

behlke HTS 31-320

behlke HTS 61-160

behlke HTS 121-80

behlke HTS 241-40
